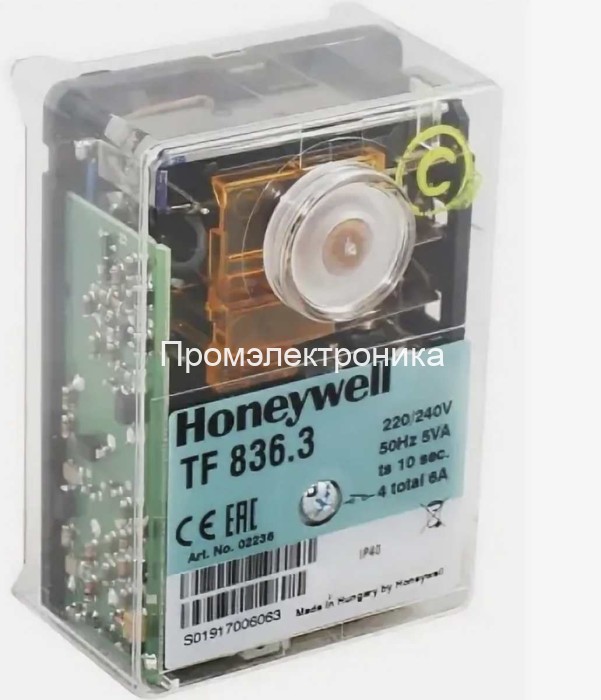

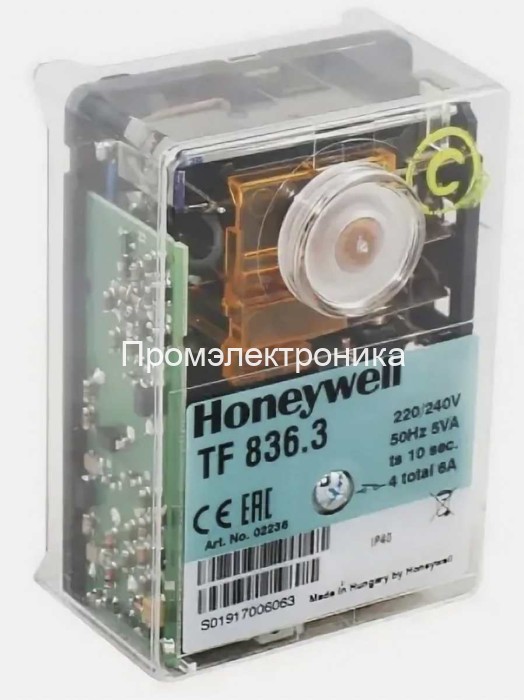

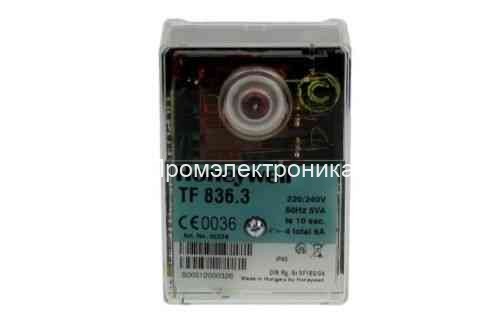

Honeywell (Resideo) TF836.3

Honeywell (Resideo) TF836.3 — это современный электронный блок управления для автоматизации работы горелок на жидком и газообразном топливе. Устройство разработано для обеспечения надежности, безопасности и высокой эффективности процессов розжига и контроля пламени.

Основные характеристики:

• Назначение: управление одноступенчатыми или двухступенчатыми горелками.
• Питание: 220–240 В, 50/60 Гц.
• Диапазон рабочих температур: от -20 до +60 °C.
• Контроль пламени: встроенная система диагностики и определения пламени.
• Срок действия таймера: автоматическая проверка перед повторным запуском.
• Корпус: выполнен из прочного материала, устойчивого к механическим повреждениям и воздействиям окружающей среды.

Преимущества:

1. Высокая безопасность: TF836.3 оснащен функциями аварийного отключения при обнаружении неисправностей.
2. Удобство монтажа: компактный размер и универсальная система подключения.
3. Долговечность: устройство рассчитано на длительный срок эксплуатации даже в сложных условиях.
4. Широкая совместимость: подходит для большинства моделей горелок.

Honeywell (Resideo) TF836.3 — это надежное решение для управления горелками в системах отопления и промышленных установках, обеспечивающее стабильную и безопасную работу.

Возможный датчик пламени:
- Фоторезистор MZ 770 S
- Инфракрасный датчик IRD 1010.1
- Ультрафиолетовый датчик UVD 970

Диапазон применения
Топочные автоматы TF 836.3 предназначены для управления дизельной горелкой производительностью до 30 кг/ч (проверены и сертифицированы в соответствии с EN 230).
Специальный контакт топочного автомата замыкает термореле подогревателя, как только горелка начинает работать и поступает сигнал пламени. Таким образом, предотвращается остановка горелки по причине снижения температуры жидкого топлива (например, в случае высокой скорости потока топлива). Если топочный автомат переходит в положение блокировки, на подогреватель жидкого топлива также перестает поступать напряжение.

Конструктивные особенности
Топочный автомат защищен огнестойким прозрачным пластиковым корпусом. Топочный автомат включает термомеханический таймер с компенсацией температурных воздействий, контроль пламени и схему перезапуска.
Ручной перезапуск из положения блокировки обеспечивается кнопкой со встроенной светодиодной информационной системой неисправности. Центральный крепежный винт фиксирует топочный автомат на цоколе. Цоколь и топочный автомат имеют специальное монтажное крепление,
не допускающее неверное соединение между двумя частями. Несколько кабельных вводов обеспечивает гибкость электропроводки.
TF 834 и TF 834 E полностью взаимозаменяемы с TF 734 и TF 734-2 соответственно.

Технические характеристики
1. Контроль пламени
При контроле пламени могут быть использованы следующие
датчики пламени:
- Для желтого пламени: фоторезистор МZ 770 S
- Для голубого или желтого пламени: инфракрасный датчик типа IRD 1010.1 или как альтернатива – ультрафиолетовый датчик UVD 970.
При использовании фоторезистора МZ 770 S, во время рабочего цикла контроля пламени при уровне света ниже 3 лк сигнал пламени не образуется. Согласно EN 230 безопасный уровень постороннего света должен быть установлен в соответствии с горелкой.
При подключении IRD 1010.1 или UVD 970 проверьте правильность электропроводки.
2. Управление горелкой
С подогревателем жидкого топлива:
Подогреватель должен иметь термореле. Замыкающий контакт реле подогревателя должен быть подсоединен между клеммами 4 и 6. Специальный контакт в топочном автомате замыкает термореле подогревателя, как только горелка начинает работать и поступает сигнал пламени. Таким
образом, предотвращается остановка горелки по причине снижения температуры жидкого топлива (например, в случае высокой скорости потока топлива).
Согласно EN 230 A2.1 шунтирование термореле допустимо только для потока жидкого топлива макс. 10 кг/ч. Горелки с большим расходом топлива должны отключаться, если температура жидкого топлива опустится ниже допустимого минимума. В этом случае в контур фазы устанавливается
термореле, а клеммы 4 и 6 соединяются перемычкой.
Без подогревателя:
В этом случае клеммы 4 и 6 соединяются перемычкой.
3. Защита от низкого напряжения
Для осуществления запуска напряжение в сети должно быть выше предельного, которое на 15% ниже номинального значения.
Падение напряжения ниже 160 В предотвращает запуск или вызывает блокировку прибора (без подачи топлива).
4. Безопасность
Конструкция и программный цикл топочных автоматов TF 834.3 и TF 834 Е.3 и TF 836.3 соответствуют действующим европейским стандартам и предписаниям.
5. Установка и электрическое подключение
На цоколе:
- 3 клеммы заземления, с дополнительным наконечником для заземления горелки.
- 3 нейтральные клеммы, с фиксированным внутренним соединением к входу нейтрали, клемма 8.
- 2 резервных клемм (S1 и S2).
- Дополнительные контакты А, В и С являются стандартными (12-контактный цоколь S98).
- 2 отдельных съемных фиксатора кабеля и 2 фиксированных выбиваемых отверстия с резьбой PG 11, а также 2 выбиваемых отверстия снизу для облегчения электропроводки.

1. Важные примечания
- Топочные автоматы должны устанавливаться только квалифицированными специалистами. Необходимо соблюдать соответствующие местные предписания.
- При вводе в эксплуатацию следует внимательно проверить электрическое подключение согласно схеме. Неправильное подключение может повредить топочный автомат и подвергнуть опасности установку.
- Номинал предохранителя не должен выходить за пределы, указанные в "Технических данных". При несоблюдении инструкции в результате короткого замыкания возможны серьезные последствия для топочного автомата и установки.
- По технике безопасности каждые 24 часа должно производиться, по крайней мере, одно контролируемое отключение.
- Установка или демонтаж топочного автомата должны производиться только при отключенном напряжении!
- Топочный автомат является предохранительным устройством, его вскрытие недопустимо
