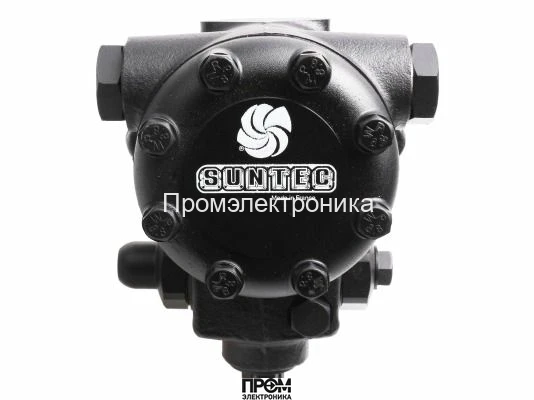

Suntec J 4 NAK 1001 8P
Топливный насос для горелки Suntec J 4 NAK 1001 8P – Технический обзор
Suntec J 4 NAK 1001 8P – это высокоэффективный шестеренчатый жидкотопливный насос, разработанный французской компанией Suntec для использования в промышленных и бытовых горелочных устройствах. Модель относится к серии J, что указывает на наличие встроенного регулирующего клапана с функцией запирания. Насос предназначен для перекачивания различных видов жидкого топлива, включая дизельное топливо, керосин, мазут и смесь биодизельного топлива B10, что делает его универсальным решением для широкого спектра отопительных систем. Благодаря фланцевому методу установки и стандартным размерам подключений, интеграция насоса в систему горелки не вызывает затруднений.
Данная модель поставляется без встроенного электромагнитного клапана, предоставляя гибкость в проектировании системы управления подачей топлива. Конструкция с одной полостью вала и заводская предустановка для двухтрубной системы (с установленной заглушкой байпаса) упрощают монтаж и ввод в эксплуатацию.
Ключевые характеристики и преимущества
- Производитель: Suntec (Франция) – гарантия европейского качества и надежности.
- Модель: J 4 NAK 1001 8P, серия J с функцией регулировки давления и запирания.
- Универсальность топлива: Совместим с дизельным топливом, керосином, мазутом и биодизелем B10.
- Направление вращения: A – по часовой стрелке (если смотреть со стороны вала), с выходом на форсунку справа.
- Монтаж: Стандартное фланцевое крепление ∅ 54 мм для легкой установки.
- Конфигурация: Поставляется настроенным для двухтрубной системы (заглушка байпаса установлена).
Технические спецификации
Производительность и давление
- Производительность: 77 л/ч (при давлении 20 бар и вязкости 20 сСт).
- Диапазон давления на форсунку: Регулируется от 14 до 30 бар.
- Заводская настройка давления: 20 бар.
- Давление на входе/выходе: 1.5 бар.
- Функция клапана: Встроенный клапан обеспечивает точную регулировку давления и чистое запирание потока, предотвращая капание топлива после выключения горелки.
Механические параметры
- Диаметр вала: 11 мм.
- Конструкция вала: Одна полость.
- Скорость вращения: Номинальная – 2850 об/мин, максимальная – 3600 об/мин.
- Вращающий момент: 0.3 Н·м.
Подключения и порты
- Всасывающая и обратная линия: ½ дюйма (12.7 мм).
- Выход на форсунку: ¼ дюйма (6.35 мм).
- Порт для манометра: ⅛ дюйма (3.175 мм) для контроля давления на выходе.
- Порт для вакуумметра: ½ дюйма (12.7 мм) для мониторинга состояния всасывающей линии и фильтра.
Фильтрация и условия эксплуатации
- Встроенный сетчатый фильтр: Открытая область 45 см², размер ячейки 550 мкм.
- Эксплуатационная вязкость: от 3 до 75 мм²/с (сСт).
- Температура топлива: от 0 до +90 °C (максимальная в насосе).
- Высота всасывания: Рекомендуется поддерживать вакуум не более 0,45 бар для предотвращения выделения воздуха из топлива и кавитации.
Особенности установки и эксплуатации
Насос Suntec J 4 NAK 1001 8P поставляется с заглушкой байпаса, установленной в обратную линию (обозначение 'P'), что соответствует двухтрубной схеме подключения. Для использования в однотрубной системе необходимо снять заглушку с помощью шестигранного ключа и перекрыть обратную линию отдельной пробкой. Надежная конструкция и высококачественные материалы обеспечивают длительный срок службы и стабильную работу горелочного оборудования.
Компания Промэлектроника – официальный дилер Suntec. sales@prom-elec.com
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | мазут, смесь биодизельного топлива B10, дизельное топливо, керосин |
Серия насоса | J: регулирующий клапан с функцией запирания |
Тип модели | без электромагнитного клапана |
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
