Suntec AT3 V 45 C 9658 4P 0700

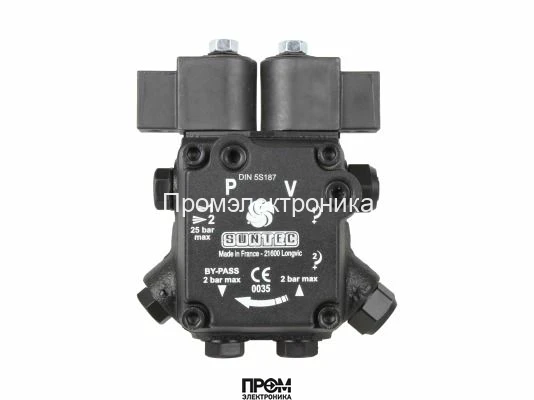

Топливный насос Suntec AT3 V 45 C 9658 4P 0700 для горелок
Жидкотопливный насос Suntec AT3 V 45 C 9658 4P 0700 — это высокоэффективное двухступенчатое устройство, разработанное во Франции для современных горелочных систем. Модель серии AT3 отличается наличием двух режимов работы (высокое/низкое давление) и встроенным электромагнитным клапаном, обеспечивающим точное управление подачей топлива и функцией отсечения. Этот насос является надежным решением для работы с дизельным топливом, керосином и смесями биодизеля B10, гарантируя стабильную и экономичную работу отопительного оборудования.
Ключевые особенности модели AT3 V 45 C 9658
- Двухступенчатая конструкция: Обеспечивает стабильную работу в двух режимах давления (высокое и низкое), что позволяет оптимизировать процесс горения и расход топлива.
- Встроенный электромагнитный клапан: Гарантирует мгновенное переключение режимов и надежную функцию отсечения подачи топлива для безопасной эксплуатации.
- Универсальность применения: Совместим с наиболее распространенными видами жидкого топлива, включая дизельное топливо, керосин и биодизель B10.
- Высокая производительность: Способен перекачивать до 46 л/ч при давлении 11 бар, что подходит для широкого спектра бытовых и промышленных горелок.
- Европейское качество: Произведено во Франции с соблюдением строгих стандартов качества и безопасности, имеет класс пылевлагозащиты IP 54.
Подробные технические характеристики
Общая информация
- Бренд: Suntec
- Модель: AT3 V 45 C 9658 4P 0700
- Серия насоса: AT3 (два режима работы, со встроенным электромагнитным клапаном)
- Страна-изготовитель: Франция
- Категория: Насос для горелки
Производительность и давление
- Диапазон давления на форсунку: от 8 до 25 бар
- Заводские установки давления: 22 бар (высокое) / 9 бар (низкое)
- Производительность (при 11 бар, вязкость 5 сСт): 46 л/ч
- Производительность для 2-ой ступени (при 11 бар, вязкость 5 сСт): 31 л/ч
- Давление на входе / выходе: 2 бар
- Максимальное давление электромагнитного клапана: 25 бар
- Функция клапана: Регулировка давления
Конструкция и монтаж
- Тип модели: 2-ступенчатая с электромагнитным клапаном
- Метод установки: Втулочное крепление ∅ 32 мм
- Диаметр вала: 8 мм (конструкция с одной полостью)
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка установлена в обратную линию для двухтрубной системы
- Вращающий момент: 0.1 Н·м
Электрические параметры
- Напряжение электромагнитного клапана: 220-240В / 110-120В / 24В (в зависимости от исполнения)
- Потребляемая мощность клапана: 9 Вт
- Класс пылевлагозащиты: IP 54
Условия эксплуатации и совместимость
- Вид перекачиваемой жидкости: Дизельное топливо, керосин, смесь биодизельного топлива B10
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива в насосе: от 0 до +60 °C
- Максимальная высота всасывания: 0,45 бар вакуума для предотвращения кавитации
- Номинальная / Максимальная скорость вращения: 2850 об/мин
Подключения и компоненты
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порт манометра: ⅛ дюйма (3.175 мм)
- Порт вакуумметра: ⅛ дюйма (3.175 мм)
- Сетчатый фильтр: Открытая область 6 см²
Принцип работы и применение
Насос Suntec AT3 V 45 C предназначен для двухтрубных систем подачи топлива, о чем свидетельствует установленная на заводе заглушка байпаса (индекс 'P' в маркировке). Вращение вала против часовой стрелки (индекс 'C') определяет левостороннее расположение форсуночной линии относительно вала. Двухступенчатая система с двумя уровнями давления управляется встроенным электромагнитным клапаном. Это позволяет горелке работать в экономичном режиме при низкой мощности и мгновенно переключаться на полную мощность при необходимости, оптимизируя расход топлива и повышая общую эффективность отопительной установки.
Компания "Промэлектроника" — официальный дилер продукции Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
