Suntec AT3 55 C 9550 4P 0700

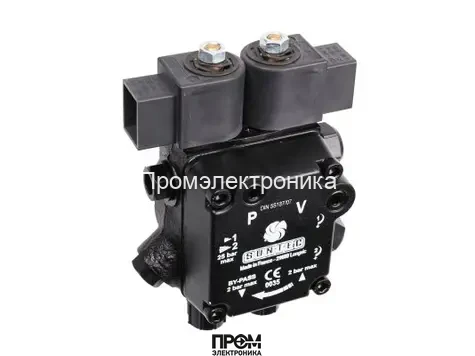

Топливный насос Suntec AT3 55 C 9550 4P 0700 для дизельных горелок
Жидкотопливный насос Suntec AT3 55 C 9550 4P 0700 — это высокоэффективное двухступенчатое устройство, произведенное во Франции, предназначенное для подачи дизельного топлива в горелки малой и средней мощности. Модель относится к серии AT3, отличительной чертой которой является наличие двух режимов работы (одна форсунка / два режима давления) и встроенного электромагнитного клапана, обеспечивающего точное управление циклом подачи топлива. Насос спроектирован для работы в двухтрубных системах, о чем свидетельствует предустановленная заглушка байпаса (индекс P).
Благодаря продуманной конструкции и высококачественным материалам, насос Suntec AT3 55 C обеспечивает стабильную и надежную работу отопительного оборудования. Он идеально подходит для систем, требующих переключения между высоким и низким давлением для оптимизации процесса горения и повышения КПД. Модификация Elco AT3 55 C 9550 4P 0700 гарантирует полную совместимость с соответствующим оборудованием.
Ключевые преимущества и особенности
- Двухступенчатая работа: Возможность работы в двух режимах давления (высокое/низкое) для одной форсунки, что позволяет оптимизировать сгорание топлива на разных этапах работы горелки.
- Встроенный электромагнитный клапан: Обеспечивает функцию регулировки давления и быстрого отсечения подачи топлива, повышая безопасность и эффективность системы.
- Широкий диапазон давления: Регулировка давления на форсунку в диапазоне от 8 до 25 бар позволяет гибко настраивать насос под требования конкретной горелки.
- Высокая надежность: Производство во Франции, класс защиты IP 54 и качественные компоненты гарантируют долгий срок службы в заданных эксплуатационных условиях.
- Простая установка: Втулочное крепление (∅ 32 мм) и стандартные резьбовые соединения упрощают монтаж и интеграцию в систему.
Технические характеристики
Общие параметры
- Бренд: Suntec
- Модель: AT3 55 C 9550 4P 0700
- Серия насоса: Suntec AT3
- Тип модели: 2-ступенчатая с электромагнитным клапаном
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Модификации: Elco AT3 55 C 9550 4P 0700
Производительность и давление
- Вид перекачиваемой жидкости: Дизельное топливо
- Производительность (при 11 бар, 5 сСт): 62 л/ч
- Производительность для 2-ой ступени (при 11 бар, 5 сСт): 47 л/ч
- Диапазон давления на форсунку: от 8 до 25 бар
- Заводские установки давления: 9 бар (низкое) / 22 бар (высокое)
- Давление на входе/выходе: 2 бар
- Максимальное давление ЭМ клапана: 25 бар
- Функция клапана: Регулировка давления
Конструкция и подключение
- Метод установки: Втулочное ∅ 32 мм
- Диаметр оси (вала): 8 мм
- Конструкция вала: Одна полость
- Направление вращения вала (со стороны вала): C (против часовой стрелки), форсунка слева
- Всасывающая и обратная линия: ¼ дюйма NPTF (6.35 мм)
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порт манометра: ⅛ дюйма (3.175 мм)
- Порт вакуумметра: ⅛ дюйма (3.175 мм)
- Установка заглушки байпаса: P (установлена в обратную линию для двухтрубной системы)
Электрические параметры и эксплуатация
- Напряжение электромагнитного клапана: 220-240В / 110-120В / 24В (в зависимости от исполнения)
- Потребление электромагнитного клапана: 9 Вт
- Класс пылевлагозащиты: IP 54
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н·м
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C
- Высота всасывания: Макс. 0,45 бар вакуума
Система фильтрации
- Сетчатый фильтр, размер отверстия: 150 мкм
- Сетчатый фильтр, открытая область: 6 см²
Компания Промэлектроника — официальный дилер продукции Suntec. Для консультаций и заказа обращайтесь по адресу: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
