Suntec AT2 45 D 9544 4P 0700

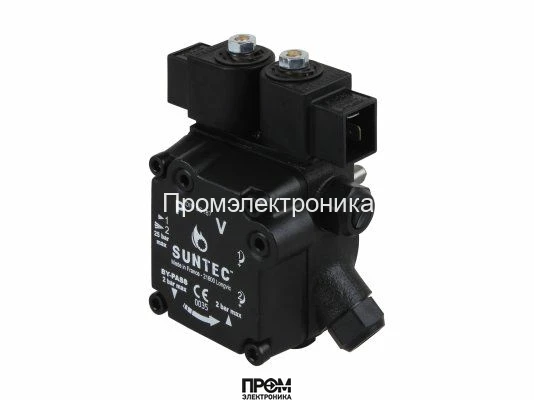

Топливный насос Suntec AT2 45 D 9544 4P 0700 для дизельных горелок
Высокоэффективный двухступенчатый топливный насос Suntec AT2 45 D 9544 4P 0700, произведенный во Франции, представляет собой ключевой компонент для современных дизельных горелок, обеспечивающий стабильную и точно регулируемую подачу топлива. Эта модель разработана для систем, требующих работы в двух режимах давления, что позволяет оптимизировать процесс сгорания и повысить общую энергоэффективность отопительного оборудования. Благодаря встроенному электромагнитному клапану и высококачественным материалам, насос гарантирует надежность и длительный срок службы.
Модель относится к серии AT2, отличительной чертой которой является возможность работы с одной форсункой в двух различных режимах давления. Это достигается за счет интегрированного электромагнитного клапана, который управляет переключением между высоким и низким давлением, заданными на заводе или настроенными индивидуально. Насос предназначен для перекачивания дизельного топлива с эксплуатационной вязкостью от 2 до 12 мм²/с, что делает его универсальным решением для большинства стандартных систем отопления.
Ключевые технические характеристики
- Бренд: Suntec
- Модель: AT2 45 D 9544 4P 0700
- Серия насоса: AT2 (двухступенчатая работа с ЭМ клапаном)
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Вид перекачиваемой жидкости: Дизельное топливо
Производительность и давление
- Диапазон давления на форсунку: от 8 до 25 бар
- Заводские установки давления: 9 бар (низкое) / 22 бар (высокое)
- Производительность (при 11 бар, 5 сСт): 46 л/ч
- Производительность для 2-ой ступени (при 11 бар, 5 сСт): 31 л/ч
- Максимальное давление на входе: 2 бар
- Давление на выходе: 2 бар
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
- Функция клапана: Регулировка давления
Конструкция и монтаж
- Метод установки: Втулочное крепление ∅ 32 мм
- Диаметр вала: 8 мм (одна полость)
- Направление вращения вала (D): Против часовой стрелки (со стороны вала)
- Расположение форсунки: Справа
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), 6.35 мм
- Выход на форсунку: ⅛ дюйма, 3.175 мм
- Порты для манометра и вакуумметра: ⅛ дюйма, 3.175 мм
- Установка заглушки байпаса (P): Заглушка установлена в обратной линии для двухтрубной системы
Электрические параметры и эксплуатация
- Напряжение электромагнитного клапана: 220-240В / 110-120В / 24В (мультивольтажный)
- Потребляемая мощность ЭМ клапана: 9 Вт
- Максимальное давление ЭМ клапана: 25 бар
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н·м
- Температура топлива: от 0 до +60 °C
- Класс пылевлагозащиты: IP 54
Фильтрация и совместимость
- Сетчатый фильтр: Размер отверстия 150 мкм, открытая область 6 см²
- Аналоги и замена: Suntec ATU V 45 L 9860 6P 0700I
- Известные модификации: Elco AT2 45 D 9544 4P 0700
Насос Suntec AT2 45 D является эталоном надежности в системах подачи топлива. Его конструкция обеспечивает легкий доступ к регуляторам давления и сетчатому фильтру для обслуживания. Класс защиты IP54 подтверждает его устойчивость к пыли и брызгам воды, что позволяет эксплуатировать устройство в стандартных условиях котельной. Модель поставляется готовой к интеграции в двухтрубные системы, а для однотрубной конфигурации достаточно снять заглушку байпаса с помощью шестигранного ключа.
Компания Промэлектроника — официальный дилер Suntec (sales@prom-elec.com).
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | D: вращение против часовой стрелки / форсунка справа |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л Тип модели |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
