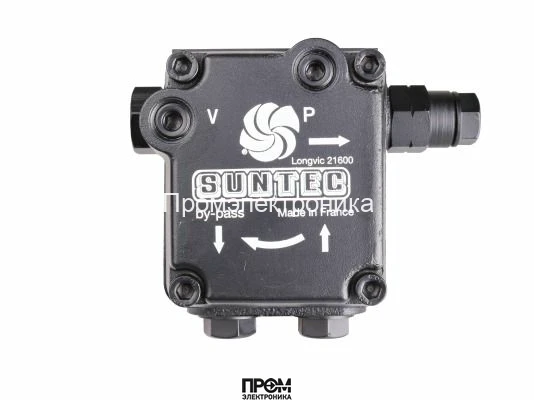

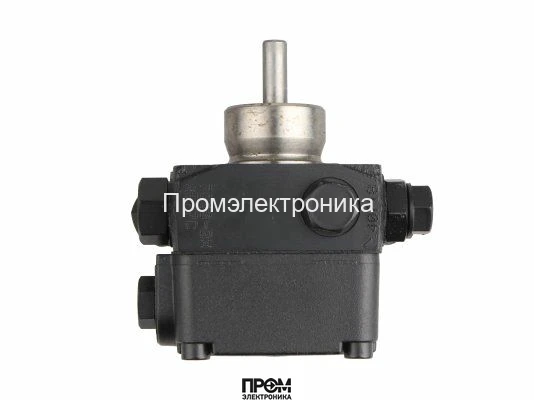

Suntec AN 67 B 1335 6P
Топливный насос Suntec AN 67 B 1335 6P для дизельных горелок
Топливный насос Suntec AN 67 B 1335 6P представляет собой высокотехнологичное устройство, разработанное и произведенное во Франции для обеспечения стабильной и эффективной подачи дизельного топлива в бытовые и коммерческие горелки. Эта модель является эталоном надежности и точности в своем классе. Насос предназначен для работы в одно- или двухтрубных системах, обеспечивая подъем топлива, его фильтрацию и подачу под высоким давлением на форсунку. Встроенный клапан с функцией регулировки давления и запирания гарантирует мгновенное и чистое прекращение подачи топлива, что предотвращает образование капель и обеспечивает безопасную и экономичную работу отопительного оборудования.
Ключевые эксплуатационные параметры
- Бренд и происхождение: Suntec (Франция). Продукция бренда является синонимом европейского качества и долговечности в индустрии отопительного оборудования.
- Назначение: Насос для горелки, перекачивание дизельного топлива. Идеально подходит для систем, где требуется точный контроль давления.
- Производительность: 79 литров в час (при давлении 11 бар и кинематической вязкости топлива 5 сСт), что обеспечивает стабильную работу горелок малой и средней мощности.
- Диапазон давления на форсунку: Регулируется в пределах от 10 до 20 бар. Это позволяет точно настроить насос под конкретные требования горелки и системы отопления.
- Заводская установка давления: 14 бар. Насос поставляется предварительно настроенным на наиболее распространенное рабочее давление, что упрощает пусконаладочные работы.
- Функция клапана: Интегрированный клапан выполняет две ключевые задачи — регулировку давления в системе и функцию запирания (shut-off) для чистого сжигания.
Конструкция и механические характеристики
- Модель: AN 67 B 1335 6P. Маркировка указывает на серию (AN - базовый клапан с запиранием), направление вращения (B - по часовой стрелке), тип монтажа и конфигурацию.
- Направление вращения вала: B — по часовой стрелке (если смотреть со стороны вала). Выход на форсунку при этом расположен слева.
- Скорость вращения: Номинальная — 2850 об/мин, максимальная — 3600 об/мин.
- Метод установки: Втулочное крепление (посадочный диаметр ∅ 32 мм), стандартный и наиболее удобный способ монтажа для большинства горелок.
- Диаметр и конструкция вала: Вал диаметром 8 мм, конструкция с одной полостью.
- Вращающий момент: 0.12 Н·м, что свидетельствует о низком энергопотреблении привода.
- Тип модели: Конструкция без встроенного электромагнитного клапана. Управление циклом подачи осуществляется внешними устройствами автоматики горелки.
Система подключения и фильтрации
- Всасывающая и обратная линия: Резьбовое соединение ¼ дюйма NPTF (коническая резьба), что соответствует 6.35 мм.
- Выход на форсунку: Резьбовое соединение ⅛ дюйма, что соответствует 3.175 мм.
- Порты для измерительных приборов: Предусмотрены отдельные порты для подключения манометра и вакуумметра (резьба ⅛ дюйма) для контроля и диагностики системы.
- Конфигурация байпаса (P): Заглушка байпаса установлена на заводе в обратную линию. Это означает, что насос готов к работе в двухтрубной системе. Для перехода на однотрубную систему необходимо снять заглушку с помощью шестигранного ключа и установить ее в порт байпаса.
- Встроенный сетчатый фильтр: Размер ячейки 150 мкм при открытой области 6 см². Фильтр эффективно защищает прецизионные компоненты насоса и форсунку от загрязнений, продлевая срок службы всей системы.
Условия эксплуатации и требования к топливу
- Эксплуатационная вязкость: Насос рассчитан на работу с топливом вязкостью от 2 до 75 мм²/с (сСт).
- Температура топлива: Допустимый диапазон от 0 до +60 °C непосредственно в насосе.
- Давление на входе/всасывании: Максимальное давление на входе — 2 бара. Максимальное разрежение (вакуум) на линии всасывания — 0,45 бара, превышение которого может привести к выделению воздуха из топлива и нестабильной работе.
Компания Промэлектроника — официальный дилер Suntec. По вопросам приобретения обращайтесь: sales@prom-elec.com
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | дизельное топливо |
Серия насоса | AN: базовый клапан с функцией запирания |
Тип модели | без электромагнитного клапана |
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | B: вращение по часовой стрелке / форсунка слева |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
