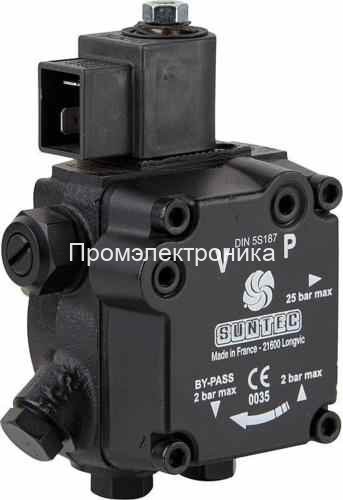

Suntec ALE

Насос Suntec ALE - жидкотопливный шестеренчатый насос ALE имеет блокирующий электромагнитный клапан со встроенным обратным клапаном, обеспечивающим запирающую функцию и сброс давления в линии форсунки.

Объединение обратного клапана с электромагнитным клапаном означает, что характеристики и размеры насоса ALE идентичны насосу AL.

Применение топливных насосов Suntec ALE:
- Дизельное топливо
- Одно- или двухтрубные системы
Принцип работы насоса:
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к форсуночной линии через отсечной электромагнитный клапан. Регулирующий давление клапан используется для сливания топлива, не затребованного форсункой.
В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары.
В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически: обеспечивается специальной полостью на поршне.
В однотрубной системе заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.
Прекращение подачи топлива:
Электромагнитный клапан насоса ALE - "нормально закрытого" типа, расположен в форсуночной линии.
Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя.
Когда электромагнитный клапан не активирован, клапан закрыт, и все нагнетаемое топливо проходит через регулятор к всасывающей или обратной линии (зависит от монтажа трубопровода).
Сразу же, как электромагнитный клапан активирован, топливо проходит к линии форсунки под давлением, установленным регулировочным клапаном.
Сброс давления в форсуночной линии:
Функция сброса давления в форсуночной линии осуществляется, когда установка имеет форсунку с функцией запирания, которая открывается при 4 барах и выше. Любое последующее расширение топлива по причине остаточного тепловыделения подогревателя или котла выпускается через перепускной клапан насоса, который открывается при давлении более низком, чем давление открытия форсунки.

преимущества топливных насосов Suntec серии ALE:

• универсальное использование – для ДТ и биодизеля;
• оптимальная производительность (40 л/час при давлении 11 атм.) при небольших габаритах;
• встроенный электромагнитный клапан с функцией запирания и сброса давления;
• стандартное соединение с двигателем;
• простая настройка давления нагнетания в диапазоне 8-15 бар;
• возможность подключения манометра и вакуумметра на резьбу ⅛ дюйма, согласно ISO 228/1.
