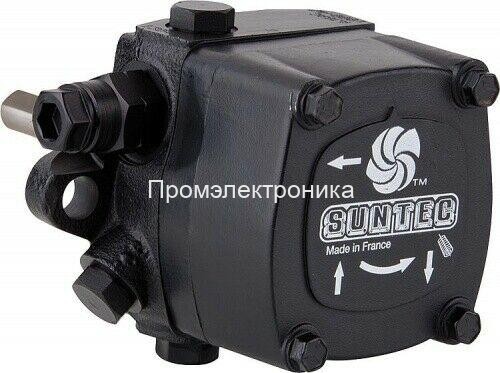

Топливный насос Suntec AJ 4 AC 1000 4P

Представляем вашему вниманию топливный насос Suntec AJ 4 AC 1000 4P, современную и усовершенствованную модель, пришедшую на смену снятому с производства насосу Suntec AJ4AC 1000 4Z. Это высокопроизводительное устройство разработано европейским брендом Suntec, известным своим качеством и надежностью в области производства компонентов для жидкотопливных систем. Компания Промэлектроника является официальным дилером продукции Suntec, предлагая только оригинальное оборудование с гарантией производителя. Данный насос – ключевой элемент в системах дизельных котельных установок, обеспечивающий стабильную и эффективную подачу топлива.

Области применения насоса Suntec AJ 4 AC 1000 4P

Suntec AJ 4 AC 1000 4P находит свое применение в широком спектре отопительных систем. Он идеально подходит для комплектации дизельных горелок, используемых в котельных установках, предназначенных для обогрева офисных зданий, обширных складских комплексов, крупных производственных цехов, а также больших частных домовладений и коттеджей. Благодаря своим характеристикам, насос эффективно обслуживает горелки, мощность которых не превышает 3000 кВт, что делает его универсальным решением для множества задач в сфере теплоснабжения. Его способность обеспечивать стабильную подачу топлива критически важна для непрерывной и экономичной работы отопительного оборудования. Использование качественных компонентов, таких как насос Suntec, напрямую влияет на общую эффективность и долговечность всей отопительной системы.

Конструктивные особенности и функциональные характеристики

Одной из ключевых особенностей насоса является его точная система регулирования давления. Заводская настройка давления на форсунку составляет 12 атмосфер (бар), однако пользователь может легко скорректировать этот параметр в диапазоне от 10 до 20 бар. Регулировка осуществляется простым поворотом специального винта регулятора влево для уменьшения или вправо для увеличения давления, что позволяет оптимально настроить насос под конкретные требования системы. Встроенный клапан выполняет сразу две важные функции: он не только регулирует давление подаваемого топлива, но и обеспечивает надежное запирание потока, предотвращая нежелательное каплеобразование или утечку топлива при остановке горелки. Эта функция запирания является стандартной для серии AJ и значительно повышает безопасность эксплуатации.

Модификации насосов Suntec, имеющие цифру «4» в своем обозначении, как в модели AJ 4 AC 1000 4P, обладают важными конструктивными улучшениями. К ним относятся кольцевые уплотнения (O-rings) на опорных поверхностях соединений с всасывающей и обратной линиями. Эти уплотнения гарантируют повышенную герметичность соединений, минимизируя риск утечек и подсоса воздуха, что особенно важно для стабильной работы насоса. Кроме того, инженерные решения, примененные в данных моделях, позволили существенно уменьшить внутренние гидравлические потери давления в насосе, что способствует повышению общей эффективности системы и снижению энергопотребления горелочного устройства.

Насос Suntec AJ 4 AC 1000 4P поставляется с завода в конфигурации для двухтрубной системы подключения. В отверстие обратной линии штатно смонтирована специальная байпасная заглушка (обозначение 'P' в маркировке указывает на ее наличие). Эта заглушка обеспечивает правильную циркуляцию топлива в двухтрубных системах, где излишки топлива возвращаются обратно в топливный бак. Однако конструкция насоса универсальна и позволяет использовать его также в однотрубных системах. Для этого необходимо предварительно выкрутить байпасную заглушку при помощи шестигранного ключа и закрыть канал слива дизтоплива. Такая гибкость монтажа делает насос подходящим для различных конфигураций топливных магистралей, упрощая подбор оборудования для конкретных условий.

Сердцем насоса является высокоточная зубчатая пара (шестеренчатый механизм). Именно эти шестерни отвечают за надежное перемещение дизельного топлива из топливного бака или промежуточной емкости непосредственно к форсунке горелки. Шестерни изготовлены из высококачественных материалов, прошедших специальную обработку для обеспечения их долговечности и износостойкости даже при интенсивной эксплуатации в сложных условиях. Точность изготовления зубчатой пары минимизирует внутренние утечки и обеспечивает стабильную производительность на протяжении всего срока службы.

Для защиты прецизионной зубчатой пары и продления общего эксплуатационного ресурса насоса, во всасывающей линии интегрирован эффективный сетчатый фильтр. Этот фильтр имеет увеличенную площадь улавливания, составляющую 30 см², что обеспечивает длительную работу без необходимости частой очистки и снижает частоту технического обслуживания. Размер ячейки фильтра составляет 120x150 микрометров (мкм), что позволяет задерживать большинство абразивных частиц и загрязнений, способных повредить внутренние компоненты насоса или форсунку горелки. Регулярная проверка и, при необходимости, очистка фильтра рекомендуются для поддержания оптимальной производительности и предотвращения поломок.

При выборе и монтаже насоса Suntec AJ 4 AC 1000 4P важно учитывать направление выхода на форсунку. Данная модель имеет правосторонний выход на форсунку (обозначение 'A' в маркировке, указывающее на вращение вала по часовой стрелке, если смотреть со стороны вала, при этом форсунка располагается справа). Это конструктивная особенность, которую необходимо согласовать с конфигурацией горелки и топливной арматуры для обеспечения правильного подключения и функционирования.

Принцип действия топливного насоса

Принцип действия насоса Suntec AJ 4 AC 1000 4P основан на испытанной временем шестеренчатой технологии. При вращении вала насоса, приводимого в движение электродвигателем горелки, зубчатая пара создает разряжение во всасывающей линии. Под действием этого разряжения дизельное топливо из емкости поступает в насос. Прежде чем попасть на шестерни, горючее проходит через встроенный сетчатый фильтр, где происходит его предварительная очистка от механических примесей размером более 120х150 мкм. Очищенное топливо захватывается зубьями шестерен и под давлением нагнетается к клапану, регулирующему давление. Этот клапан поддерживает заданное давление в линии подачи на форсунку, обеспечивая его стабильность независимо от расхода топлива горелкой (в пределах рабочих характеристик насоса). Часть топлива, соответствующая потребности горелки, направляется на форсунку для распыления и последующего сгорания в камере сгорания котла. Излишки топлива, в зависимости от выбранной схемы подключения топливопровода (однотрубной или двухтрубной), либо направляются обратно на вход шестеренчатой пары (в однотрубной системе, через байпас внутри насоса), либо возвращаются в топливный резервуар через обратную линию (в двухтрубной системе). Такая схема обеспечивает стабильную подачу топлива, защиту системы от избыточного давления и эффективное удаление воздуха из топлива в двухтрубных системах.

Ключевые преимущества насоса Suntec AJ 4 AC 1000 4P

Выбор топливного насоса Suntec AJ 4 AC 1000 4P предоставляет пользователю целый ряд значительных преимуществ, делающих его оптимальным выбором для современных дизельных горелок:

• Оптимальная и стабильная производительность: Насос обеспечивает подачу топлива со скоростью 158 литров в час при давлении на форсунку 20 атмосфер и вязкости 5 сСт, что гарантирует надежную работу горелок высокой мощности. Это подтверждено многолетним опытом эксплуатации насосов Suntec по всему миру в самых различных климатических условиях.
• Встроенная функция запирания потока топлива: Наличие регулирующего клапана с функцией запирания предотвращает самотек топлива и каплеобразование на форсунке после выключения горелки, повышая безопасность и экономичность эксплуатации, а также снижая риск образования нагара.
• Плавная и точная настройка давления: Возможность регулировки давления в диапазоне 10-20 бар позволяет идеально адаптировать насос к требованиям конкретной отопительной системы, обеспечивая оптимальное сгорание топлива и максимальный КПД горелки.
• Эффективная предварительная фильтрация дизтоплива: Интегрированный фильтр с большой поверхностью (30 см²) надежно защищает насос и форсунку от загрязнений, продлевая их срок службы и снижая затраты на обслуживание и ремонт.
• Универсальность установки: Насос легко адаптируется для работы как в однотрубных, так и в двухтрубных системах топливоподачи, что расширяет возможности его применения и упрощает проектирование систем.
• Автоматическое отведение воздуха: В двухтрубных конструкциях насос обеспечивает автоматическое удаление воздуха из топливной системы, что упрощает запуск горелки, особенно после длительного простоя или замены топливного фильтра, и способствует стабильной работе.
• Стандартное фланцевое соединение: Монтаж насоса осуществляется через стандартное фланцевое соединение диаметром ∅ 54 мм, что обеспечивает простоту установки и совместимость с большинством современных горелок европейского и отечественного производства.
• Надежность европейского бренда: Продукция Suntec – это образец европейского качества, долговечности и неприхотливости в эксплуатации, проверенный временем и миллионами установок по всему миру. Обращаясь в компанию Промэлектроника, вы не только приобретаете оригинальный насос Suntec AJ 4 AC 1000 4P, но и получаете квалифицированную поддержку. Мы являемся официальным дилером Suntec в России, что гарантирует подлинность продукции и доступ к полному спектру услуг.

Технические характеристики и параметры эксплуатации

Насос Suntec AJ 4 AC 1000 4P разработан для перекачивания дизельного топлива (согласно EN 267) или керосина. Его серия AJ характеризуется наличием регулирующего клапана с функцией запирания. Данная модель поставляется без внешнего электромагнитного клапана, так как функция запирания интегрирована в конструкцию основного клапана. Вращение вала насоса, если смотреть со стороны вала, происходит по часовой стрелке, при этом выход на форсунку расположен справа (стандартное обозначение 'A' в маркировке Suntec). Диаметр выходного отверстия на форсунку составляет ⅛ дюйма (G 1/8" или NPTF 1/8" в зависимости от исполнения, что примерно равно 3.175 мм). Всасывающая и обратная линии имеют резьбовые соединения ¼ дюйма (G 1/4" или NPTF 1/4", примерно 6.35 мм). Конструкция вала насоса – одна полость, стандартный хвостовик согласно EN 225. Для контроля рабочих параметров предусмотрены порты для подключения манометра (давление на выходе) и вакуумметра (разрежение на входе), оба с резьбой ⅛ дюйма (G 1/8" или NPTF 1/8"); порт вакуумметра также может иметь размер ¼ дюйма в некоторых исполнениях. Диаметр самого вала составляет 11 мм.

Насос рассчитан на работу с топливом, эксплуатационная вязкость которого находится в диапазоне от 2 до 75 мм²/с (сСт). Рекомендуется использовать топливо, соответствующее действующим стандартам качества. Температура перекачиваемого топлива должна поддерживаться в пределах от 0 до +60 °C (максимально допустимая температура в самом насосе). Эксплуатация при температурах ниже 0°C возможна при использовании специальных видов топлива, предотвращающих его застывание и образование парафинов. Максимальное давление на входе (всасывающей линии) не должно превышать 2 бар, аналогично максимальное давление на выходе (обратной линии при двухтрубной системе) также ограничено 2 барами. Для предотвращения кавитации (образования пузырьков пара в жидкости) и отделения воздуха от топлива, максимальная высота всасывания ограничена вакуумом 0.45 бар.

Номинальная скорость вращения вала насоса составляет 2850 оборотов в минуту (при частоте сети 50 Гц), при этом максимально допустимая скорость вращения достигает 3600 оборотов в минуту (при частоте сети 60 Гц). Необходимый вращающий момент для привода насоса составляет 0.3 Н·м. Вес насоса относительно невелик и составляет около 1.7 кг, что облегчает его монтаж и интеграцию в компактные горелочные устройства.

Приобретение и поддержка от Промэлектроника

Выбирая компанию Промэлектроника, вы получаете ряд преимуществ. Мы не только гарантируем подлинность и высокое качество насосов Suntec как официальный дилер, но и обеспечиваем их доступность благодаря наличию собственных складов в ключевых городах России: Москве, Санкт-Петербурге и Казани. Это позволяет нам оперативно обрабатывать заказы и осуществлять быструю доставку оборудования в любой регион. Наши специалисты всегда готовы предоставить профессиональную консультацию и помочь с выбором оптимального оборудования для ваших задач, а также подобрать необходимые аксессуары и запасные части.

Не откладывайте модернизацию вашей топливной системы – закажите надежный насос Suntec AJ 4 AC 1000 4P уже сегодня! Для оформления заказа и консультаций обращайтесь по электронной почте: sales@prom-elec.com. Мы всегда рады помочь вам обеспечить бесперебойную и эффективную работу вашей отопительной системы!
