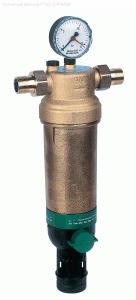

Сетчатый фильтр F76S-3/4"AAM

ОСОБЕННОСТИ: Фильтр F76S применяется в системах с установленным клапаном понижения давления или без него (макс. статическое давление 5,0 бар по DIN 4109). Кольцо-индикатор указывает на необходимость промывки. Поставляется без резьбовых штуцеров. Байонетное соединение упрощает установку привода обратной промывки.

Соответствует KTW и европейским стандартам.

КОНСТРУКЦИЯ: Фильтр F76S включает:

• корпус с манометром
• резьбовые штуцеры
• сетчатый фильтр тонкой очистки
• чашу фильтра
• шаровой клапан с дренажным штуцером
• накидной ключ для чаши фильтра

МАТЕРИАЛЫ:

• корпус из латуни
• штуцеры из латуни
• сетчатый элемент из нержавеющей стали
• чаша из прозрачного синтетического материала или красной бронзы
• уплотнения из NBR

МАРКИРОВКА МОДИФИКАЦИЙ:

F76S – XXX AA – сетка 100 мкм, прозрачная чаша
F76S – XXX AB – сетка 20 мкм, прозрачная чаша
F76S – XXX AC – сетка 50 мкм, прозрачная чаша
F76S – XXX AD – сетка 200 мкм, прозрачная чаша
F76S – XXX EA – сетка 100 мкм, прозрачная чаша, без штуцеров
F76S – XXX ED – сетка 200 мкм, прозрачная чаша, без штуцеров
F76S – XXX AAM – сетка 100 мкм, чаша из красной бронзы
F76S – XXX ADM – сетка 200 мкм, чаша из красной бронзы
где XXX – размеры штуцеров

ПРИНЦИП ДЕЙСТВИЯ: Сетчатый вкладыш фильтра состоит из основной и дополнительной секций. В режиме фильтрации вода проходит через основную секцию. При открытии шарового клапана включается обратная промывка, вкладыш опускается, и вода поступает через дополнительную секцию, очищая фильтр. Вода, проходя через турбину, промывает нижнюю секцию. После закрытия клапана фильтр возвращается в режим фильтрации.

ИНСТРУКЦИЯ ПО МОНТАЖУ:

• Устанавливается на металлические или пластиковые трубы.
• Монтаж на горизонтальном участке трубопровода чашей вниз для максимальной эффективности.
• Установка за водосчетчиком после запорных клапанов по DIN 1988, часть 2.
• Обеспечьте доступ для контроля и обслуживания.

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ: Фильтры F76S подходят для бытовых, промышленных и коммерческих целей, особенно для систем с оборудованием, чувствительным к загрязнениям.
