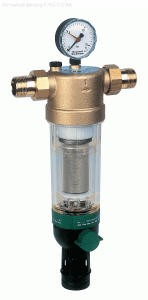

Сетчатый фильтр F76S-1/2"AA

ДУ: 15
Размер (ДхШхВ),(мм): 170х97х449
Температура (°С): до 40
Раб. давление (бар): до 16
Присоед.размер(ы): 1/2"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
F76S-1/2"AA фильтр с обратной промывкой, сетка 100, на холодную воду

Сетчатый фильтр F76S-1/2"AA

Описание

Особенности фильтра F76S включают его применение в системах с клапаном понижения давления или без него (макс. статическое давление 5,0 бар по DIN 4109). Кольцо-памятка указывает необходимость промывки. Возможна поставка без резьбовых штуцеров. Байонетное соединение облегчает установку привода обратной промывки.

Фильтр соответствует стандартам KTW и европейским нормам.

Конструкция: Фильтр F76S состоит из:

корпуса с манометром
резьбовых штуцеров
сетчатого фильтра
чаши фильтра
шарового клапана с дренажным штуцером
накидного ключа для чаши фильтра

Материалы:

корпус из латуни
штуцеры из латуни
сетчатый элемент из нержавеющей стали
чаша из синтетического материала или красной бронзы
уплотнения из NBR

Модификации:

F76S – XXX AA – ячейка 100 мкм, прозрачная чаша
F76S – XXX AB – ячейка 20 мкм, прозрачная чаша
F76S – XXX AC – ячейка 50 мкм, прозрачная чаша
F76S – XXX AD – ячейка 200 мкм, прозрачная чаша
F76S – XXX EA – ячейка 100 мкм, прозрачная чаша, без штуцеров
F76S – XXX ED – ячейка 200 мкм, прозрачная чаша, без штуцеров
F76S – XXX AAM – ячейка 100 мкм, чаша из красной бронзы
F76S – XXX ADM – ячейка 200 мкм, чаша из красной бронзы
где XXX – размер штуцеров

Размер R	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Вес (кг)	2,9	2,9	3,1	3,3	4,0	4,8
Размеры (мм)	L	I	H	h	D
	170	110	449	350	97
	178	110	449	350	97
	209	130	453	351	97
	222	130	453	351	97
	246	150	532	417	120
	267	150	532	417	120
DIN/DVGW номер	R066	R067	R068	R069	R070	R071
Расход при ?p=0,2 бар (м³/час)	3,2	4,3	7,2	7,8	10,0	11,5

Принцип действия:

Фильтр состоит из нижней и верхней секций. В режиме фильтрации вода проходит через нижнюю секцию. При открытии клапана включается обратная промывка, при которой вода проходит через верхнюю секцию, очищая нижнюю секцию изнутри наружу. После закрытия клапана фильтр возвращается в режим фильтрации.
