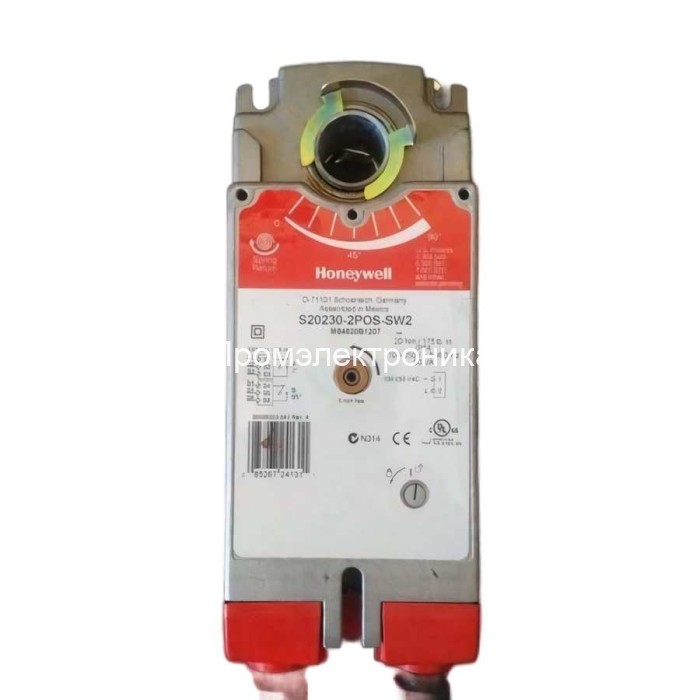

S20230-2POS-SW2 привод с возвратной пружиной, S=4 кв.м, 2-pt, 230Vac, 6VA, 20Нм, 2 конц. выкл

Сервопривод Honeywell S20230-2POS-SW2 – это современное и высоконадежное решение для точного управления воздушными заслонками в системах вентиляции и кондиционирования воздуха. Данная модель совмещает в себе ключевые преимущества бренда Honeywell: инновационность, долговечность и универсальность применения. Благодаря возвратной пружине, крутящему моменту 20 Н·м и двухпозиционному (2-pt) управлению, этот электропривод способен эффективно работать с заслонками площадью до 4 кв.м, обеспечивая комфорт и безопасность во множестве объектов: от коммерческих центров и офисных зданий до промышленных предприятий.

Компания Промэлектроника является официальным дилером Honeywell, что гарантирует подлинность продукции, наличие необходимой технической поддержки и своевременное сервисное обслуживание. Мы предлагаем приобрести привод S20230-2POS-SW2 с гарантией качества и выгодными условиями поставки. Связаться с нами для уточнения стоимости, способов доставки или дополнительных консультаций вы можете по адресу электронной почты: sales@prom-elec.com

В данном описании мы разберем все особенности и преимущества привода Honeywell S20230-2POS-SW2, уделим внимание техническим параметрам, расскажем о вариантах применения и порядке монтажа. Кроме того, рассмотрим, почему именно эта модель от Honeywell считается одним из лидирующих решений на рынке приводов для воздушных заслонок и как ее использование помогает оптимизировать работу систем вентиляции и кондиционирования.

Почему стоит выбрать Honeywell S20230-2POS-SW2

1. Возвратная пружина: наличие встроенной возвратной пружины позволяет возвращать привод в исходное (безопасное) положение при отключении электропитания или в случае аварийной ситуации. Это крайне важно для поддержания стабильной работы систем вентиляции и кондиционирования.
2. Надежное двухпозиционное управление (2-pt): данная схема управления (открыть/закрыть) особенно востребована в ситуациях, когда требуется быстрый и точный перевод воздушной заслонки из одного положения в другое без промежуточных состояний.
3. Крутящий момент 20 Н·м: мощность привода достаточна для обслуживания воздушных заслонок площадью до 4 кв.м. Это делает модель универсальным решением для средних по размеру систем вентиляции и кондиционирования в промышленных, коммерческих и жилых зданиях.
4. Наличие двух концевых выключателей (2 конц. выключатель): встроенные переключатели срабатывают на углах ~7° и ~85°, что упрощает организацию дополнительных функций контроля или сигнализации о положении заслонки.
5. Широкий температурный диапазон: привод сохраняет свою работоспособность при температурах от -40 до +60 °C (при хранении от -40 до +70 °C), а относительная влажность воздуха может достигать 95% (без конденсации).
6. Удобство монтажа: самоцентрирующийся адаптер штока и механические концевые ограничители позволяют установить привод в любом положении (с некоторыми ограничениями по IP54, о которых будет сказано далее). Специальный шестигранный ключ упрощает ручную подстройку положения штока при отключенном питании.
7. Высокая степень защиты IP54: корпус привода устойчив к пыли и влаге, что позволяет эксплуатировать устройство в различных условиях, в том числе при повышенных требованиях к герметичности.

Технические характеристики Honeywell S20230-2POS-SW2

• Тип привода: с возвратной пружиной
• Площадь обслуживаемой заслонки: до 4 кв.м
• Управление: двухпозиционное (2-pt)
• Напряжение питания: 230 В (переменный ток)
• Потребляемая мощность: 6 В·А
• Крутящий момент: 20 Н·м
• Количество концевых выключателей: 2
• Степень защиты: IP54
• Температура окружающей среды: -40...+60 °C (при хранении -40...+70 °C)
• Время полного рабочего цикла: 45 ± 5 сек (50 Гц)
• Время возврата пружины: ~20 сек (50 Гц)
• Угол поворота штока: 95° ± 3°
• Уровень шума:
  • Поворот: ~50 дБ(A)
  • Удержание: ~20 дБ(A)
  • Пружинный возврат: ~65 дБ(A)
• Рабочие циклы:
  • До 50 000 полных циклов
  • 1,5 миллиона смен положений
  • 50 000 полных ходов пружинного возврата
• Диаметр круглого штока: 10...27 мм
• Размер квадратного штока: 13...19 мм
• Длина штока: 25 мм
• Масса: ~3,2 кг
• Класс защиты: II (EN 60730-1), категория перенапряжения III

Область применения

Сервопривод Honeywell S20230-2POS-SW2 разработан специально для управления:

• Воздушными заслонками в системах вентиляции и кондиционирования;
• Установками переменного объема (VAV);
• Камерами обработки воздуха (AHU);
• Вентиляционными заслонками в промышленных и коммерческих проектах;
• Задвижками для систем подачи воздуха или дымоудаления.

Модель рассчитана на создание двухпозиционного регулирования: “открыть” или “закрыть” заслонку. Такое управление характерно для автоматических систем кондиционирования, где необходимо быстро и надежно менять поток воздуха. Оптимальная площадь заслонки, как уже упоминалось, — до 4 кв.м, что соответствует мощности привода в 20 Н·м. При этом максимальная рекомендуемая площадь может варьироваться в зависимости от особенностей конкретной системы, наличия уплотнителей, уровня трения и других факторов.

Преимущества бренда Honeywell

Honeywell — мировой лидер в сфере производства промышленной и бытовой автоматики, систем управления и безопасности. Продукция компании отличается:

1. Надежностью: строгий контроль качества и использование высококачественных материалов позволяют увеличивать срок эксплуатации оборудования.
2. Инновационными технологиями: Honeywell постоянно совершенствует свои решения, предлагая покупателям современную электронику и механику, обеспечивающую более точное и эффективное управление.
3. Мировым признанием: оборудование Honeywell применяется в тысячах проектов по всему миру, от крупных промышленных объектов до небольших частных систем, что подтверждает безупречную репутацию бренда.
4. Развитой сервисной сетью: как официальный дилер Honeywell, компания Промэлектроника (sales@prom-elec.com) обеспечивает гарантийное и послегарантийное обслуживание, консультирует по вопросам выбора, монтажа и эксплуатации оборудования.

Детальный функционал и принцип работы

Двухпозиционное регулирование (2-pt)

Данная модель привода предназначена для двухпозиционного управления:

• Открыть (при подаче управляющего сигнала);
• Закрыть (при отсутствии сигнала или при снятии питания).

Это упрощенный, но надежный способ контроля положения заслонки. В сочетании с возвратной пружиной двухпозиционное регулирование позволяет в экстренных ситуациях или при потере питания оперативно перевести заслонку в безопасное положение (как правило, закрыть или открыть, исходя из логики системы).

Возвратная пружина

Одно из ключевых преимуществ Honeywell S20230-2POS-SW2 — функция пружинного возврата. Если электропитание прерывается (авария, отключение сети и т. п.), привод автоматически возвращает заслонку в изначальное положение под действием пружины. Это особенно важно в системах, где во время внештатных ситуаций нужно либо обеспечить поступление наружного воздуха, либо, напротив, перекрыть все потоки.

Встроенные концевые выключатели

Модель с индексом SW2 содержит два дополнительных концевых выключателя. Они срабатывают на углах 7° и 85°, что позволяет более гибко контролировать положение заслонки и при необходимости посылать сигналы на внешние устройства (например, на систему диспетчеризации или контроллер). Такая опция помогает отслеживать текущее состояние заслонки и вовремя принимать меры при отклонениях.

Самоцентрирующийся адаптер штока и механические концевые ограничители

• Самоцентрирующийся адаптер облегчает монтаж на шток любого сечения — круглого (диаметром 10...27 мм) или квадратного (13...19 мм). Он автоматически подстраивается под размер вала.
• Механические концевые ограничители (не регулируемые) ограничивают угол поворота штока ~95°, что обеспечивает безопасное управление и исключает перезагрузку привода.

Ручное управление

В некоторых случаях, когда устройство обесточено, необходимо принудительно зафиксировать заслонку в нужном положении. В Honeywell S20230-2POS-SW2 это реализовано с помощью шестигранного ключа, который вставляется в соответствующее гнездо на корпусе привода. Во время ручного вращения штока пружина сжимается. При этом можно зафиксировать шток в желаемом положении. Это удобно для монтажа, технического обслуживания или в ситуациях, требующих временных нестандартных настроек, пока автоматика отключена.

Монтаж и установка

1. Положение при установке: привод можно располагать в любом положении, однако для соответствия степени защиты IP54 рекомендуется устанавливать привод на горизонтально расположенном валу таким образом, чтобы технологическая крышка находилась снизу относительно вала.
2. Монтажный кронштейн: входит в комплект и необходим, если привод монтируется непосредственно на вал заслонки. Он обеспечивает надежное крепление и стабильность при повороте.
3. Подвод питания: питание 230 В (переменный ток) должно быть изолировано от других линий (по нормам DIN VDE 0106, часть 101, для классов защиты II). Важно соблюдать все рекомендации по технике безопасности при подключении.
4. Технологическая крышка доступа: для удобства проводки и подключения клемм крышка может быть снята, однако перед этим обязательно отключите питание во избежание короткого замыкания и повреждения деталей привода.

Условия эксплуатации

• Температура: рабочая от -40 до +60 °C; при хранении -40...+70 °C.
• Влажность: до 95% (неконденсирующаяся).
• Защита от пыли и влаги: IP54 (полная защита от пыли и брызг воды) при условии корректного монтажа согласно требованиям производителя.
• Класс защиты: II по EN 60730-1, что означает дополнительную изоляцию токоведущих частей.

Рекомендации по обслуживанию

Сервопривод Honeywell S20230-2POS-SW2 спроектирован с расчетом на длительный срок службы (до 50 000 полных циклов). Тем не менее для поддержания работоспособности рекомендуется:

1. Периодически осматривать привод на предмет внешних повреждений, наличия влаги, пыли или загрязнений.
2. Проверять надежность креплений (монтажного кронштейна и адаптера штока), так как вибрации или регулярные циклы работы могут ослаблять крепеж.
3. Очищать шток и прилегающие механизмы от пыли, смазки или других веществ, которые могут повлиять на точность его вращения.
4. Проверять работоспособность возвратной пружины: если при отключении питания привод не возвращается в исходное положение или возврат происходит неустойчиво, требуется дополнительная диагностика и, возможно, замена пружинного механизма.

Типичные схемы применения

1. Системы вентиляции в административных зданиях: Honeywell S20230-2POS-SW2 устанавливается на приточные или вытяжные заслонки для четкого открывания/закрывания, поддерживая заданные параметры микроклимата.
2. Кондиционерные установки (AHU): привод управляет подачей охлажденного или подогретого воздуха в помещения, синхронизируясь с общей автоматикой здания.
3. Промышленные установки: обеспечивается стабильное открытие/закрытие клапанов и заслонок в производственных помещениях (высокие требования к надежности в условиях изменения температур и влажности).
4. Транспортные терминалы, аэропорты, вокзалы: применение во внутренних системах вентиляции, где важна автоматическая реакция на внештатные ситуации, дымоудаление или быстрого перекрытия потоков воздуха.
5. Частный сектор и коттеджи: возможно использование в умных домах для управления воздушными потоками в системах отопления, вентиляции и кондиционирования (при подходящих габаритах заслонок).

Дополнительные опции и настройка рабочего хода

Если требуется ограничить полный угол 95° (±3°), пользователь может настроить меньший угол открытия заслонки. Для этого:

1. Снимается фиксатор с соединительной муфты штока.
2. Соединительная муфта штока поворачивается на нужный угол (шагом 5°) относительно корпуса привода.
3. Устанавливается новое начальное положение, закрепляется фиксатор.
4. Привод будет работать в заданном диапазоне, останавливаться при достижении механического упора и возвращаться в исходное положение пружиной.

Совместимость и интеграция

Привод Honeywell S20230-2POS-SW2 легко интегрируется в системы управления HVAC (Heating, Ventilation and Air Conditioning), включая современные BMS (Building Management System). Двухпозиционный сигнал может поступать от различных контроллеров, термостатов и панелей управления. При правильном подключении обеспечивается согласованная работа всего комплекса климатического оборудования.

Почему выгодно приобретать у Промэлектроники

1. Официальный дилер Honeywell: компания Промэлектроника гарантирует подлинность товаров, оригинальную комплектацию и сертификацию.
2. Широкий ассортимент: в наличии не только модель Honeywell S20230-2POS-SW2, но и другие приводы, контроллеры и комплектующие для HVAC-систем.
3. Техническая поддержка: специалисты Промэлектроники помогут в подборе оптимального решения для вашего объекта, проконсультируют по вопросам монтажа, настройки и эксплуатации.
4. Выгодные условия поставки: гибкие цены, различные варианты доставки и оплаты, оперативная отправка в любой регион.
5. Гарантийное и постгарантийное обслуживание: все вопросы, связанные с заменой и ремонтом, решаются быстро и профессионально.

Как заказать Honeywell S20230-2POS-SW2

• Шаг 1: Напишите нам на электронную почту: sales@prom-elec.com, опишите ваши технические требования и объем заказа.
• Шаг 2: Получите консультацию специалистов и актуальную цену (включая возможные скидки при оптовых закупках).
• Шаг 3: Согласуйте условия поставки и срок доставки.
• Шаг 4: Заключите договор и ожидайте прибытия оборудования.
• Шаг 5: Получите готовое решение и при необходимости воспользуйтесь услугами сервисного центра или технических специалистов.

Заключение

Honeywell S20230-2POS-SW2 — это надежный, проверенный временем сервопривод с возвратной пружиной для двухпозиционного управления воздушными заслонками в системах вентиляции и кондиционирования. Его высокая производительность, адаптивность к различным условиям эксплуатации, широкий рабочий температурный диапазон и удобство монтажа делают данное устройство оптимальным выбором для проектов любого масштаба.

Гарантированное качество Honeywell в сочетании с профессиональным сервисом от Промэлектроники обеспечит бесперебойную работу вашего HVAC-оборудования и сохранит комфортный микроклимат в помещении на длительный срок. При возникновении любых вопросов или для быстрого заказа обращайтесь к нам по адресу электронной почты: sales@prom-elec.com. Мы всегда рады помочь вам найти наилучшее решение!

Используя Honeywell S20230-2POS-SW2, вы получаете надежного партнера для автоматизации и управления воздушными потоками, что непременно отразится на эффективности работы всего здания. Сочетание простого обслуживания, долгого срока службы и международного признания бренда Honeywell подтверждает, что этот привод по праву считается одним из лидеров на рынке климатического оборудования.
