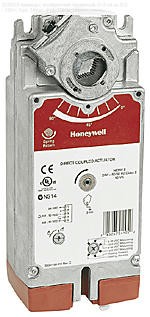

Honeywell (Resideo) S10010 привод с возвратной пружиной, S=2 кв.м, 0/2...10V=; 3-pt, 24Vac, 6VA, 10Нм, обратн. связь

Компания «Промэлектроника» уже много лет является официальным дилером Honeywell и Resideo, предлагая своим клиентам только сертифицированное оборудование, соответствующее международным стандартам качества. Весь ассортимент продукции компании, включая электроприводы и автоматику, проходит строгий контроль, поэтому вы можете быть уверены в надежности и долговечности приобретаемых устройств. Связаться с нашими специалистами можно по электронной почте: sales@prom-elec.com

Введение в Honeywell S10010

Honeywell (Resideo) S10010 – это современный электропривод для воздушных заслонок, специально разработанный для систем вентиляции, кондиционирования и управления воздушными потоками. Он также часто используется в составных частях систем HVAC (Heating, Ventilation, Air Conditioning), в приточно-вытяжных установках и других климатических решениях.

Главная особенность данного решения – наличие возвратной пружины, которая обеспечивает механизм автоматического возвращения воздушной заслонки в исходное (обычно закрытое) положение при отключении питания или аварийной ситуации. Именно такая технология способствует повышенной безопасности и снижает риск некорректной работы при экстремальных условиях.

Среди ключевых особенностей этого привода можно выделить:

1. Питание 24 В AC – низковольтное напряжение, обеспечивающее энергоэффективность и безопасность;
2. Управление 0/2…10 В или 3-pt – гибкие возможности настройки сигнала, что упрощает интеграцию в различные системы управления;
3. Момент вращения 10 Нм – достаточная сила для уверенного управления заслонками площадью до 2 кв.м;
4. Обратная связь – облегчает контроль позиции заслонки и повышает точность регулирования.

Технические характеристики: ключ к выбору

При выборе электропривода для вентиляции важно учитывать не только совместимость с клапанами или воздушными заслонками, но и широкий спектр технических параметров.

1. Тип привода: с возвратной пружиной.
   • Данное исполнение гарантирует автоматическую защиту системы при пропадании напряжения.
2. Площадь обслуживания: 2 кв.м.
   • S10010 привод с возвратной пружиной, S=2 кв.м, 0/2...10V=; 3-pt, 24Vac, 6VA, 10Нм, обратн. связь способен управлять заслонками среднего размера в пределах заявленных характеристик, что делает его оптимальным для небольших приточно-вытяжных установок.
3. Диапазон управления: 0/2...10 В.
   • Поддержка аналогового сигнала (0…10 В или 2…10 В) обеспечивает плавную модуляцию и точность управления.
4. Тип управления: 3-точечный (3-pt).
   • Традиционный метод работы, обеспечивающий надежный возврат в крайние положения и упрощенную схему подключения.
5. Напряжение питания: 24 В переменного тока.
   • Стандарт для большинства систем автоматизации и диспетчеризации в HVAC-оборудовании.
6. Потребляемая мощность: 6 ВА.
   • Экономичное энергопотребление, снижающее эксплуатационные расходы.
7. Момент вращения: 10 Нм.
   • Обеспечивает устойчивое вращение и надежное удержание заслонки в нужном положении без проскальзывания.
8. Обратная связь: предусмотрена.
   • Упрощает процесс контроля текущего положения заслонки, повышая эффективность всей системы управления.

Таким образом, Привод заслонки S10010 Honeywell – это не просто исполнительный механизм, а комплексное решение, учитывающее особенности современных HVAC-систем.

Сфера применения и преимущества

1. Системы вентиляции и кондиционирования

• Благодаря плавному ходу и достаточному крутящему моменту, Honeywell (Resideo) S10010 идеально подходит для заслонок вентиляционных каналов, теплообменных блоков, а также для приточно-вытяжных установок.
• S10010 привод с возвратной пружиной, S=2 кв.м, 0/2...10V=; 3-pt, 24Vac, 6VA, 10Нм, обратн. связь защищает систему от перегрева и исключает риск неправильного положения заслонки в случае аварии.

2. Промышленные климатические установки

• Возможность работы в широком температурном диапазоне от -40 до +60 °C делает привод надежным решением для промышленных объектов.
• Возвратная пружина обеспечивает корректное закрытие заслонок при сбоях в электроснабжении, что в промышленных условиях крайне важно для техники безопасности.

3. Автоматизация процессов в зданиях и сооружениях

• В коммерческих центрах, офисах и административных зданиях электроприводы Honeywell упрощают управление микроклиматом и позволяют более гибко регулировать расход воздуха.
• Привод заслонки S10010 Honeywell интегрируется с системами автоматизации (BMS) и программируемыми логическими контроллерами (PLC).

4. Энергоэффективность и экономия

• Использование 24 В AC при потребляемой мощности 6 ВА снижает общую нагрузку на энергосеть.
• Функция обратной связи позволяет точно выставлять нужный угол открытия заслонки, сводя к минимуму перерасход воздуха и энергии.

Особенности конструкции и принцип действия

Электропривод Honeywell (Resideo) S10010 спроектирован для простоты монтажа и обслуживания:

1. Самоцентрирующийся адаптер для вала – упрощает установку на круглые (диаметр 10…27 мм) или квадратные (13…19 мм) валы.
2. Съемная крышка упрощает доступ к клеммам и элементам управления внутри привода.
3. Возвратная пружина гарантирует, что при отключении питания заслонка вернется в исходное положение за счет пружинного механизма.
4. Механические конечные стопоры (не настраиваемые) ограничивают угол поворота заслонки примерно 95° ± 3°.
5. Положение индикатора – удобная стрелка на корпусе, позволяющая визуально контролировать текущее положение привода.
6. Класс защиты IP54 (актуален при горизонтальной установке и крышке, обращенной вниз).

Монтаж и подключение

1. Подготовка места установки

• Убедитесь, что выбранное место подходит для крепления привода: имеются доступ к валу и свободное пространство для поворота на 95°.
• Определите оптимальную ориентацию привода для удобства обслуживания и защиты от влаги или пыли.

2. Крепление привода

• Используйте прилагаемый монтажный кронштейн, если привод устанавливается непосредственно на вал воздушной заслонки.
• При необходимости отрегулируйте самозатягивающийся адаптер в зависимости от диаметра и формы вала.

3. Подключение питания и сигнала

• Напряжение питания: 24 В ~ (переменный ток), 50/60 Гц. Важно соблюдать полярность (если используется постоянный ток) и указывать допустимые допуски ±20%.
• Сигнал управления: 0/2…10 В или 3-точечный. Учтите требования системы автоматизации.
• Обратная связь: для контроля позиции заслонки может потребоваться отдельный провод.

4. Проверка работоспособности

• После подключения подайте питание и проверьте, как привод реагирует на управляющий сигнал.
• Убедитесь в корректном срабатывании возвратной пружины: при отключении питания заслонка должна вернуться в исходное положение.

Рекомендации по эксплуатации

1. Регулярный осмотр
   • Проверяйте привод не реже одного раза в полгода или в соответствии с регламентом обслуживания HVAC-системы.
   • Оценивайте состояние электропроводки и герметичность соединений.
2. Очистка и защита
   • Для защиты механизма в запыленных или влажных помещениях используйте дополнительные кожухи, соответствующие классам IP.
   • Следите за чистотой посадочных мест и адаптера для вала.
3. Техническое обслуживание
   • При необходимости воспользуйтесь сервисом от «Промэлектроника». Как официальный дилер Honeywell мы предлагаем квалифицированную поддержку и оригинальные запчасти.
   • Если требуется перенастройка угла поворота, обратитесь к инструкции по механической регулировке положения штока.
4. Запасные части и ремонт
   • Только оригинальные детали Honeywell (Resideo) могут обеспечить полную совместимость и заявленную производителем надежность.
   • При возникновении вопросов по сервисному обслуживанию пишите на sales@prom-elec.com

Безопасность и надежность

При производстве электропривода Honeywell (Resideo) S10010 учтены высокие требования к качеству и безопасности:

• Overvoltage category III – дополнительная защита от скачков напряжения в промышленной среде.
• Широкий диапазон рабочих температур: от -40 до +60 °C.
• Длительный срок службы: до 60 000 полных ходов и 1,5 млн перестановок.

Соблюдая эксплуатационные указания, вы обеспечите многолетнюю стабильную работу привода без внеплановых перерывов и дополнительных затрат.

Почему выбирают Привод заслонки S10010 Honeywell?

1. Оптимальное сочетание цены и качества
   • Honeywell (Resideo) славится безупречной репутацией на рынке систем автоматизации HVAC, предлагая надежные решения с длительным сроком службы.
2. Высокая совместимость с контроллерами
   • Модульный формат управления (0/2…10 В или 3-точечное) делает привод универсальным и удобным для интеграции в существующую инфраструктуру.
3. Упрощенная диагностика
   • Благодаря обратной связи и индикатору положения операторы быстро определяют текущее состояние заслонки и при необходимости корректируют настройки.
4. Поддержка официального дилера
   • Компания «Промэлектроника» как официальный дилер Honeywell обеспечивает консультации, гарантийное и постгарантийное обслуживание.
5. Экологичность и энергоэффективность
   • Низкое энергопотребление (6 ВА) сокращает негативное влияние на окружающую среду и снижает эксплуатационные расходы.

Практические советы по повышению надежности системы

1. Установка дополнительных датчиков
   • Используйте дополнительные датчики температуры, влажности и давления, чтобы более тонко настраивать работу заслонок и повысить энергоэффективность всей системы.
2. Регулярные технические осмотры
   • Мониторинг состояния привода и заслонок позволит выявить потенциальные неисправности на ранней стадии и избежать дорогостоящих ремонтов.
3. Программная оптимизация
   • При использовании цифровых систем управления (BMS или SCADA) запрограммируйте гибкие сценарии работы: ночной режим, реакцию на различные аварийные сигналы и т.д.
4. Корректное хранение
   • Если привод не будет использоваться сразу, храните его в соответствии с рекомендациями производителя (температура от -40 до +70 °C, относительная влажность 5…95%).
5. Актуализация прошивки и ПО
   • Многие современные системы (особенно при наличии цифровых интерфейсов) предусматривают обновление прошивки. Следите за версиями программного обеспечения контроллеров, чтобы электропривод работал максимально эффективно.

Детальный обзор функционала и конструктивных возможностей

1. Вращательное движение (90°)

Привод может открывать или закрывать заслонку, поворачивая вал на угол до 95 ± 3°. В базовой комплектации он поставляется в полностью закрытом положении. При получении соответствующего управляющего сигнала (аналогового или 3-pt) S10010 привод  начинает двигаться к требуемому углу открытия.

2. Индикатор положения

На корпусе привода присутствует стрелка, указывающая текущий угол поворота. Это особенно удобно при проведении регулировочных и пусконаладочных работ.

3. Функция ручного управления

При отсутствии питания оператор может вручную установить положение заслонки, используя шестигранный ключ (идет в комплекте). Это избавляет от необходимости применять внешние инструменты для временной фиксации вала.

4. Встроенные механические упоры

Физические ограничения в 95° необходимы, чтобы защитить внутренние механизмы от перегрузки и предотвратить поломки при несоответствии угла поворота заслонки.

5. Защита от погодных условий и вибраций

Корпус выполнен с учетом категории IP54 (при определенных условиях монтажа), что позволяет использовать привод на улице (при горизонтальном расположении и установленной крышке снизу), защищая механизм от попадания пыли и брызг воды.

Как купить Honeywell (Resideo) S10010 в «Промэлектроника»

Чтобы заказать Привод заслонки S10010 Honeywell, свяжитесь с нами удобным для вас способом:

• Напишите письмо на наш e-mail: sales@prom-elec.com
• Укажите требуемое количество электроприводов и опишите особенности вашей системы вентиляции, чтобы мы могли проконсультировать вас по вопросам совместимости.
• При необходимости мы подберем дополнительные аксессуары (датчики, модули управления и т.п.).

Почему выгодно покупать в «Промэлектроника»?

1. Гарантия подлинности: как официальный дилер Honeywell, мы гарантируем оригинальность каждой поставляемой единицы товара.
2. Консультации технических экспертов: наши специалисты имеют многолетний опыт работы с системами HVAC и автоматики, поэтому помогут подобрать оптимальное решение.
3. Быстрая доставка и сервис: мы ценим время клиентов и обеспечиваем своевременное исполнение заказов, а при необходимости – полноценную сервисную поддержку.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Подходит ли электропривод Honeywell (Resideo) S10010 для моих существующих заслонок?
Ответ: Если диаметр или сечение вала ваших заслонок лежит в диапазонах (10…27 мм для круглого и 13…19 мм для квадратного), а площадь заслонки до 2 кв.м, то данный привод идеально подойдет.

Вопрос 2: Можно ли использовать привод в условиях повышенной влажности?
Ответ: Да, но при условии, что привод будет смонтирован в горизонтальном положении с крышкой, обращенной вниз, для соблюдения уровня защиты IP54. Дополнительно рекомендуем использовать защитный кожух при внешнем монтаже.

Вопрос 3: Как быть, если необходимо ограничить угол поворота?
Ответ: У привода имеются механические упоры на 95°, и при необходимости угол поворота можно уменьшить, меняя положение муфты на валу в пятиградусных шагах.

Вопрос 4: Как узнать, что привод исправен и правильно установился?
Ответ: Проверьте его работу при подаче питания и управляющего сигнала. При отсутствии питания привод должен возвращаться в исходное положение за счет пружины. Также визуально проконтролируйте положение стрелки.

Вопрос 5: Доступен ли вариант с дополнительными концевыми выключателями (энд-стопами)?
Ответ: Да, существуют версии, маркированные «-SW2», в которых предусмотрены внутренние переключатели для сигнализации крайнего положения (7° и 85°). При заказе уточняйте необходимость данной опции.

Заключение

Honeywell (Resideo) S10010 – один из лучших вариантов на рынке приводов для воздушных заслонок. Благодаря сочетанию функциональных особенностей (возвратная пружина, высокая точность управления, оптимальный крутящий момент 10 Нм и гибкие способы управления 0/2…10 В или 3-pt) данное устройство станет незаменимым компонентом системы вентиляции или кондиционирования.

Прочная конструкция, широкие возможности монтажа и защиты, а также удобство интеграции в системы автоматизации делают S10010  идеальным решением для современной инфраструктуры HVAC.

Если вы ищете надежный привод с длительным сроком службы от ведущего мирового производителя, то Привод заслонки S10010 Honeywell станет оптимальным выбором. Приобретая этот привод в компании «Промэлектроника» – официальном дилере Honeywell, вы гарантированно получаете оригинальный товар с полным комплексом сервисного и гарантийного обслуживания.

Не упускайте возможность создать эффективную и безопасную систему вентиляции! Сделайте шаг к энергоэффективности и технологичности уже сегодня. По всем вопросам пишите на sales@prom-elec.com. Наши специалисты с радостью помогут вам с подбором и ответят на все технические вопросы.
