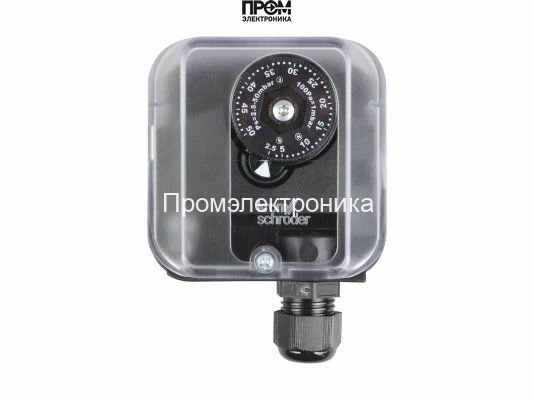

Реле давления Kromschroder DG50U-3 — артикул 84447350

Реле давления Kromschroder DG50U-3 (арт. 84447350) предназначено для контроля дифференциального давления и давления разрежения в промышленных установках. Устройство оптимально для применения в топочном оборудовании, системах вентиляции и кондиционирования, а также в узлах контроля дымовых газов. Маховик регулировки обеспечивает удобную и точную настройку порогов срабатывания без применения специализированного инструмента.

Ключевые характеристики

• Максимальное рабочее давление: 600 mbar;
• Диапазон регулировки: 2,5–50 mbar;
• Диапазон срабатывания (гистерезис): 0,8–1,5 mbar;
• Мембранный датчик без использования силикона — совместим с агрессивными средами;
• Мембрана: бутадиен-нитрильный каучук (стойкость к маслам и газам);
• Корпус: пластик с армированием стекловолокном; основание корпуса — сплав AlSi12;
• Степень защиты: IP54 (защита от пыли и брызг);
• Электрическое подключение: кабельный ввод M16;
• Пневматическое подключение: резьба Rp 1/4;
• Рабочая температура: от −15 до +80 °C;
• Возможность снятия показаний давления на месте;
• Подходит для использования в системах безопасности газовых горелок;
• Допускается эксплуатация в зонах повышенной опасности 1 и 2 при установке усилителя сигнала.

Особенности конструкции и эксплуатация

Мембранная конструкция без силиконового покрытия исключает влияние силикосодержащих материалов на точность показаний и расширяет совместимость с дымовыми газами и воздухом. Комбинация армированного корпуса и сплава основания обеспечивает механическую прочность при сохранении компактных габаритов. Кабельный ввод M16 и стандартное пневмо-подключение Rp 1/4 облегчают монтаж и интеграцию в существующие пневмо- и электрические цепи.

Монтаж и рекомендации

Монтаж возможен в вертикальном или горизонтальном положении; вертикальная установка предпочтительнее для достижения максимальной точности и стабильности показаний. При использовании в зонах повышенной опасности рекомендуется установка коммутационного усилителя сигнала в соответствии с требованиями безопасности. Устройство рассчитано на длительную эксплуатацию при температурах от −15 до +80 °C и выдерживает динамические перепады до 600 mbar.

Области применения

Контроль дифференциального давления в вентиляции и кондиционировании, мониторинг уровня разрежения в дымоходах и топочных устройствах, защита и автоматика газовых горелок и промышленных горелочных систем, проверки работоспособности фильтров и воздухообменных агрегатов. DG50U-3 обеспечивает чувствительность и повторяемость срабатываний в диапазоне низких избыточных давлений.
