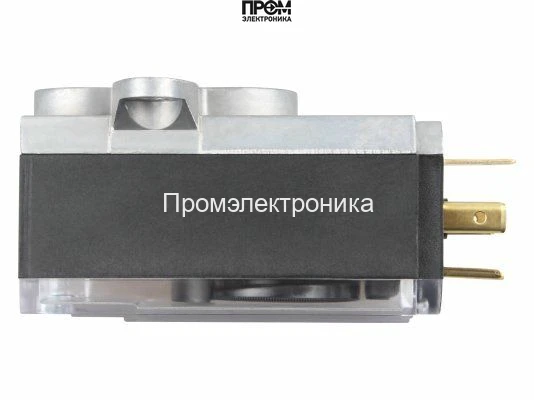

Реле давления Kromschroder DG40VC1-5W/B

Реле давления Kromschroder DG40VC1-5W/B предназначено для постоянного контроля избыточного давления в системах газовых горелок и теплогенераторов. Устройство обеспечивает надежную защиту при отклонениях давления газа: при достижении заданного значения реле замыкает или размыкает контакты, предотвращая работу оборудования в опасных условиях. Регулировка точки срабатывания выполняется с помощью маховика с цифровой разметкой для высокой точности настройки.

Ключевые преимущества

• Точная настройка: маховик с цифровой шкалой обеспечивает точность установки точки срабатывания, заводская настройка по умолчанию — 20 мбар.
• Высокая чувствительность: допустимая погрешность настройки ±0,2 мбар от заданного давления.
• Универсальность монтажа: возможна установка в вертикальном и горизонтальном положениях без потери точности.
• Компактность: небольшие габариты упрощают монтаж в ограниченных пространствах.
• Надежное электроподключение: 4-полюсный DIN-штекер (без розетки) для быстрого и безопасного подключения.

Технические характеристики

• Модель: DG40VC1-5W/B
• Тип: реле избыточного давления для газовых горелок
• Диапазон рабочего давления: до 600 мбар
• Точка срабатывания по умолчанию: 20 мбар; ручная регулировка
• Точность установки: ±0,2 мбар
• Подключение среды: снизу (присоединение для valVario)
• Электроподключение: 4-полюсный DIN-штекер (без розетки)
• Среды применения: природный газ, сжиженный газ, бытовый газ, дымовые газы, воздух, биогаз
• Температурный диапазон эксплуатации: -20…+80 °C
• Степень защиты корпуса: IP54
• Материал корпуса: стойкие к механическим воздействиям и износу материалы, устойчивые к высоким температурам

Область применения

Реле применяется в системах автоматизации газовых горелок и котлов, теплогенераторов и промышленного газового оборудования, где требуется постоянный контроль избытка давления и быстрая реакция при отклонениях. Подходит для проектов с ограниченным монтажным пространством благодаря компактным габаритам.

Особенности монтажа и настройки

Монтаж возможен как в вертикальном, так и в горизонтальном положении. Подключение к системе осуществляется через присоединение valVario снизу; электрическое подключение — через 4-полюсный DIN-штекер. Настройка точки срабатывания производится вручную с помощью маховика с цифровой разметкой, что обеспечивает удобство наладки и повторяемость параметров.
