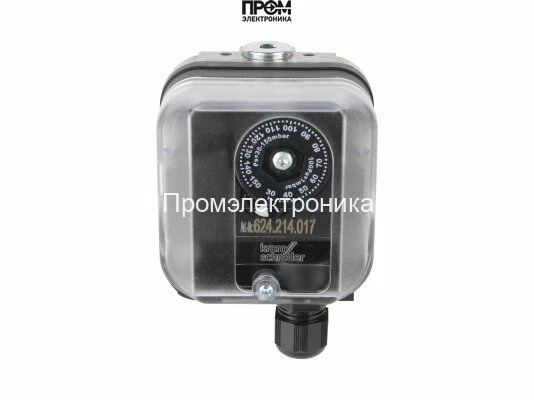

Реле давления Kromschroder DG150UG-3 — арт. 84447520

Реле давления Kromschroder DG150UG-3 (код товара: 84447520) предназначено для надежного контроля давления газа и воздуха в промышленных системах подачи. Устройство обеспечивает автоматическое включение/выключение цепей при достижении заданных значений давления, что делает его оптимальным решением для систем безопасности и регулирования в котлах, теплогенераторах, вентиляторах и кондиционерах.

Ключевые характеристики

• Диапазон регулировки: 30–150 мбар;
• Гистерезис срабатывания: 3–5 мбар (внутреннее срабатывание при изменении давления);
• Максимальное рабочее давление: 600 мбар;
• Материал корпуса: алюминиевый сплав AlSi 12 и армированная пластмасса PBT (низкая газопроницаемость);
• Мембрана: NBR-каучук;
• Присоединение: резьба Rp 1/8 с точкой измерения давления;
• Электроподключение: резьбовые клеммы, позолоченные контакты;
• Степень защиты корпуса: IP54;
• Сертификация: EN 1854, класс «S»; пройдены заводские испытания;
• Эксплуатация в зонах с опасной атмосферой возможна при применении изолированного усилителя сигнала.

Назначение и область применения

DG150UG-3 используется для контроля разряжения, нагнетательного и дифференциального давления в технологических и отопительных установках. Типичные области применения: контроль подачи топлива и воздуха в промышленных горелках, поддержание давления в теплогенераторах, мониторинг работы вытяжных и приточных вентиляторов, защита сетей кондиционирования. Чувствительный элемент реагирует на изменения давления и переключает контакты при достижении установленных уставок, обеспечивая своевременное срабатывание защитных и управляющих схем.

Монтаж и эксплуатация

Рекомендуется монтаж в вертикальном положении с наружной стороной вниз для обеспечения точности и стабильности срабатываний. Подключение через резьбу Rp 1/8; корпус имеет отдельную точку измерения давления. Электроподключение выполняется через резьбовые клеммы с позолоченными контактами для повышения надежности контакта и стойкости к коррозии.

Технические ограничения и меры предосторожности

Устройство предназначено для работы с природным газом, сжиженным газом, биогазом и воздухом. Не допускается эксплуатация при наличии в рабочей среде агрессивных примесей или конденсата — это может привести к повреждению мембраны и нарушению характеристик. Для использования в потенциально взрывоопасных зонах требуется применение изолированного усилителя сигнала.

Реле давления Kromschroder DG150UG-3, арт. 84447520 — решение для точного и безопасного контроля давления в промышленных системах.
