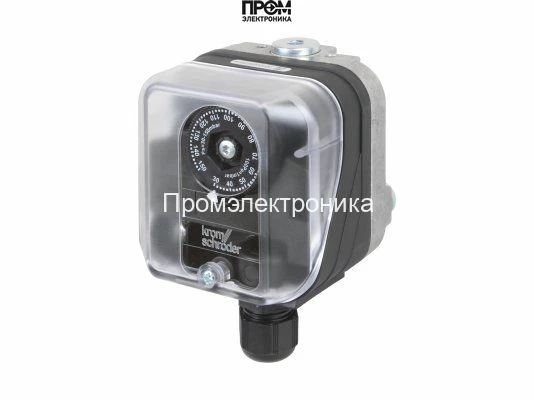

Реле давления Kromschroder DG150U-6, арт. 84447501

Реле давления Kromschroder DG150U-6 (арт. 84447501) — сертифицированное оконечное устройство для систем безопасности и автоматического контроля подачи газа или воздуха на промышленных объектах. Предназначено для отслеживания минимально допустимого перепада давления и управления исполнительными цепями путем замыкания/размыкания контактов при достижении заданных значений. Регулировка параметров осуществляется вручную с помощью поворотного диска.

Ключевые характеристики

• Артикул: 84447501
• Модель: DG150U-6
• Производитель: Kromschroder
• Диапазон регулировки давления: 30–150 мбар
• Дифференциал срабатывания: 3–5 мбар
• Присоединение: резьба Rp 1/8
• Электроподключение: 4-полюсный штекер с разъемом
• Среда: природный газ, сжиженный газ, биогаз (H₂S ≤ 0,1 %), воздух
• Степень защиты: IP54

Конструкция и материалы

Конструкция реле разработана для длительной и безопасной эксплуатации в агрессивных средах. Чувствительный элемент — эластичная мембрана из NBR-каучука, обеспечивающая стабильную реакцию на изменения давления. Корпус выполнен из армированной пластмассы PBT, основание — из алюминиевого сплава AlSi 12, что гарантирует коррозионную стойкость и механическую прочность. Резьбовое присоединение Rp 1/8 упрощает монтаж в существующие трубопроводы; на корпусе предусмотрена точка для контроля давления.

Функциональные особенности

• Точное срабатывание при заданном перепаде давления в пределах 3–5 мбар.
• Ручная тонкая регулировка уставки через поворотный диск без демонтажа устройства.
• Возможность подключения через 4-полюсный штекер для упрощения монтажа и обслуживания.
• Повышенная безопасность: эксплуатация в опасных зонах допускается при использовании усилителя сигнала с гальванической развязкой.
• Точечное измерение давления на корпусе для оперативной проверки параметров.

Монтаж и эксплуатация

Реле допускает установку в горизонтальном и вертикальном положениях (вертикальное положение рекомендуется). При установке в невертикальном положении возможен сдвиг рабочей точки срабатывания из‑за изменения положения мембраны. Устройство рассчитано на работу с указанными типами газов и воздуха при соблюдении требований по содержанию H₂S в биогазе (не более 0,1 %).
