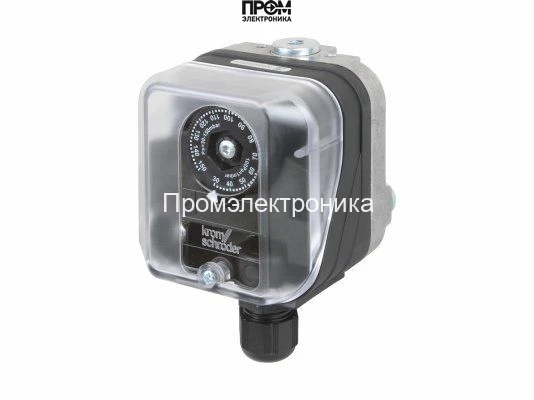

Реле давления Kromschroder DG150U-3T — артикул 84447505

Реле давления Kromschroder DG150U-3T (арт. 84447505) представляет собой компактный и точный прибор для контроля разряжения, нагнетательного и дифференциального давления в промышленных и инженерных системах. Корпус выполнен из термопластика с классом защиты IP54, обеспечивая защиту от пыли и водяных брызг и позволяя эксплуатировать прибор в жестких рабочих условиях при температуре от −15 до +80 °C.

Ключевые характеристики

• Артикул: 84447505
• Модель: Kromschroder DG150U-3T
• Диапазон регулировки давления: 30–150 мбар
• Гистерезис срабатывания: 3–5 мбар
• Защита корпуса: IP54
• Материал чувствительного элемента: NBR-диафрагма
• Корпус: термопластик, герметичный для газа, устойчив к коррозии
• Резьба для монтажа: Rp 1/8
• Ориентация установки: оптимально вертикальная (возможна горизонтальная; при отклонении возможен сдвиг точки переключения)
• Электрические особенности: синяя контрольная лампа 230 В, резьбовые клеммы для подключения

Описание работы и применение

Реле DG150U-3T обеспечивает стабильное срабатывание при небольших перепадах давления за счет NBR-диафрагмы, обеспечивающей чувствительность и долговечность. Устройство предназначено для точного контроля в системах отопления, вентиляции, газоаналитических установках и на технологическом оборудовании, где требуется мониторинг дифференциального или динамического давления в диапазоне 30–150 мбар с точностью срабатывания 3–5 мбар.

Преимущества конструкции

Термопластиковый корпус реле препятствует проникновению газа и обеспечивает устойчивость к коррозии, что повышает надежность при длительной эксплуатации. Класс защиты IP54 делает прибор пригодным для использования в помещениях с повышенной влажностью и запыленностью. Резьбовое подключение Rp 1/8 и наличие места для замера давления упрощают монтаж и пусконаладочные работы.

Монтаж и подключение

Реле допускает установку в вертикальном и горизонтальном положениях; для обеспечения точности переключения рекомендуется вертикальная ориентация. Электрическое подключение выполняется через резьбовые клеммы, предусмотрена индикация срабатывания посредством синей лампы на 230 В, что облегчает диагностику и обслуживание на объекте.

Эксплуатационные параметры

Рабочая температура от −15 до +80 °C делает прибор пригодным для широкого спектра климатических условий. NBR-диафрагма и герметичный корпус минимизируют риск утечки и снижают требования к частоте технического обслуживания. Регулировка давления в диапазоне 30–150 мбар и стабильный гистерезис 3–5 мбар обеспечивают точное управление процессами и повторяемость срабатываний.

Производитель: Kromschroder. Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
