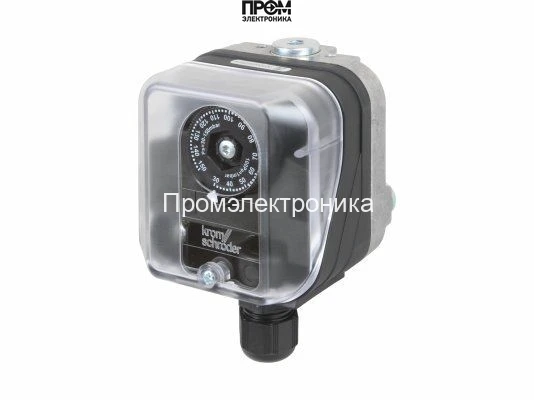

Реле давления Kromschroder DG150U-3 — арт. 84447500

Реле давления Kromschroder DG150U-3 предназначено для точного контроля давления газов и воздуха в системах горения, вентиляции, кондиционирования и биогазовых установках. Модель реагирует на повышение и понижение давления, обеспечивает надёжное переключение электрических контактов при достижении заданной точки срабатывания и применяется для контроля абсолютного и дифференциального давления, а также разрежения.

Ключевые технические характеристики

• Максимальное давление: 600 мбар
• Диапазон настройки: 30–150 мбар
• Погрешность срабатывания: 3–5 мбар
• Контролируемая среда: газ, воздух, дымовые газы, биогаз
• Температурный диапазон эксплуатации: −15…+80 °C
• Степень защиты корпуса: IP54
• Материалы: корпус — армированный пластик, основание — алюминий

Конструкция и рабочий принцип

Конструктивно DG150U-3 выполнено с использованием армированного пластика в корпусе и алюминиевого основания, что обеспечивает прочность при эксплуатации в агрессивных средах и снижает влияние вибраций. Сенсор реагирует на изменение давления рабочей среды и механически передаёт усилие на контактную группу, переключающую электрические цепи. Настройка точки срабатывания производится простым вращением регулировочного колесика, которое обеспечивает плавное и предсказуемое изменение уставки в пределах заданного диапазона.

Установка и подключение

Для присоединения используется коническая резьба с уплотнением, обеспечивающая герметичность соединения при монтаже. Реле допускает установку в любом положении, однако для минимизации погрешности рекомендуется вертикальная ориентация. При монтаже в иных положениях возможны отклонения фактической точки срабатывания, поэтому при критичных настройках следует учитывать ориентацию корпуса.

Надёжность и эксплуатационные преимущества

Класс защиты IP54 и температурный диапазон −15…+80 °C гарантируют стойкость к пыли, брызгам и широкому диапазону климатических условий. Высокая максимальная рабочая способность до 600 мбар и широкий диапазон настройки 30–150 мбар делают DG150U-3 универсальным решением для систем с разными требованиями к давлению. Низкая погрешность срабатывания 3–5 мбар обеспечивает точный контроль технологических процессов и стабильную работу автоматических систем.

Применение

Модель эффективно используется в схемах контроля подачи топлива и вторичных воздухов, для мониторинга перепада давлений в воздуховодах, контроля тяги дымоходов и в биогазовых компонентах. Простая настройка и надёжный контактный механизм позволяют интегрировать DG150U-3 в существующие электрические и контрольно-измерительные системы.

Производитель: Kromschroder. Код товара: 84447500.
