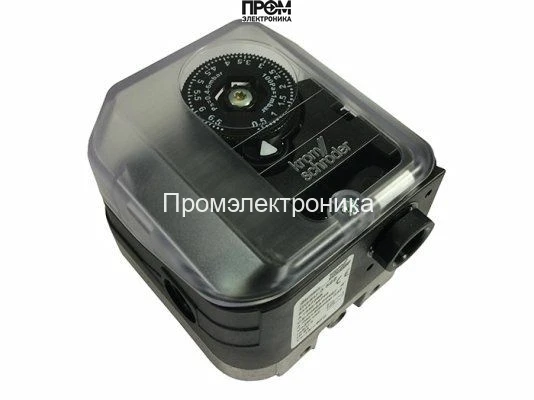

Реле давления Kromschroder DG 6UG-3K2 — арт. 84447277

Реле давления Kromschroder DG 6UG-3K2 (арт. 84447277) предназначено для точного контроля давления в промышленных теплогенераторах, котлах, вентиляционных и кондиционных системах. Модель обеспечивает надёжную защиту оборудования при работе с воздухом и горючими газами, сочетая высокую чувствительность и долговечность в агрессивных эксплуатационных условиях.

Ключевые характеристики

• Максимальное рабочее давление: 600 мбар;
• Диапазон регулировки точки срабатывания: 0,4–6 мбар;
• Дифференциал переключения: 0,2–0,3 мбар;
• Тип контроля давления: избыточное, дифференциальное, разрежение;
• Механизм установки точки переключения: ручная регулировка с помощью диска;
• Материалы корпуса и уплотнений: корпус — коррозиестойкий сплав AlSi 12, мембрана — NBR (бутадиен-нитрильный каучук);
• Внешний корпус: газонепроницаемый пластик PBT с армированием;
• Степень защиты: IP54 — защита электрических контактов от пыли и влаги;
• Измерительная точка давления расположена на корпусе, присоединение — резьба Rp 1/4;
• Температурный диапазон эксплуатации: от −15 до +80 °C;
• Электроподключение через резьбовые клеммы; позолоченные контакты и встроенный контрольный светодиод.

Функциональные преимущества

Высокая чувствительность регулировки (0,4–6 мбар) в сочетании с небольшим дифференциалом переключения (0,2–0,3 мбар) обеспечивает оперативное и точное срабатывание при изменении давления. Конструкция с мембраной NBR и армированным пластиком PBT гарантирует надёжность при контакте с воздухом и горючими газами, а позолоченные контакты повышают износостойкость электрических соединений. Корпус из AlSi 12 защищает внутренние элементы от коррозии в условиях промышленной эксплуатации.

Монтаж и эксплуатация

Реле имеет стандартное резьбовое присоединение Rp 1/4 для быстрого монтажа в существующие трубопроводы и измерительные патрубки. Ручная настройка точки переключения упрощает ввод в эксплуатацию и техническое обслуживание. При электрическом подключении используются резьбовые клеммы; наличие контрольного светодиода облегчает визуальную проверку состояния контактов.

Рекомендации по применению

Для наружной эксплуатации рекомендуется защищать изделие от прямых осадков и солнечных лучей. Во избежание конденсации газа предусмотрена крышка с выравниванием давления; при возможных резких перепадах давления допускается установка дроссельной шайбы. Соблюдение этих мер обеспечивает стабильную работу и длительный срок службы реле.

Код товара: 84447277. Производитель: Kromschroder.
