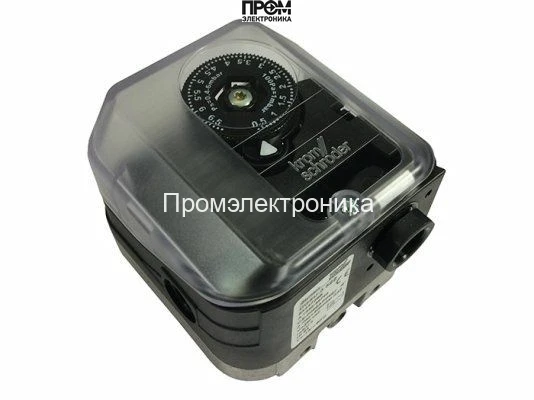

Реле давления Kromschroder DG 50U-5 32 — арт. 84447393

Реле давления Kromschroder DG 50U-5 32 предназначено для точного контроля дифференциального и избыточного давления в системах подачи газа и воздуха на промышленных установках. Модель обеспечивает стабильное срабатывание при минимальных перепадах благодаря чувствительному мембранному элементу и удобной цифровой шкале на регулировочном колесике. Устройство сертифицировано для применения в газопотребляющих приборах и прошло полевые испытания в типовых условиях эксплуатации.

Ключевые преимущества

• Высокая чувствительность: диапазон срабатывания 0,8–1,5 мбар для надежного детектирования небольших перепадов.
• Точная настройка: цифровая шкала на колесике — регулировка 2,5–50 мбар обеспечивает простую и повторяемую калибровку.
• Надежность конструкции: мембранный датчик без силикона и корпус из армированного пластика PBT исключают влияние газовых примесей.
• Устойчивость к агрессивным средам: мембрана из углеводородостойкого бутадиен-нитрильного каучука.
• Широкий диапазон рабочих условий: рабочее давление среды до 600 мбар и температурный диапазон −15…+70 °C.

Технические характеристики

• Модель: DG 50U-5 32
• Арт/код товара: 84447393
• Максимальное давление среды: 600 мбар
• Диапазон регулировки: 2,5–50 мбар
• Диапазон срабатывания: 0,8–1,5 мбар
• Тип датчика: мембранный (без силикона)
• Совместимость: горючие газы, воздух, биогаз
• Электроподключение: 4-полюсный штекер без разъема
• Температурный режим эксплуатации: −15…+70 °C
• Материалы: мембрана — бутадиен-нитрильный каучук; корпус — армированный PBT; основа — литьё AlSi 12
• Степень защиты: IP54
• Монтажное соединение: Rp 1/4
• Применение в опасных зонах: допускается для зон 1 и 2 при использовании изолированного усилителя сигнала

Особенности монтажа и эксплуатации

Реле допускает установку в любом положении, однако рекомендуется монтировать устройство так, чтобы мембрана находилась вертикально — это обеспечивает минимальные отклонения в срабатывании микропереключателя. При другой ориентации возможны незначительные смещения уставок. Для обеспечения герметичности и долговечности рекомендуется использовать штатное уплотнение при соединении Rp 1/4 и избегать механических нагрузок на приводы и штекер.

Применение

Модель DG 50U-5 32 оптимальна для систем управления подачей газа и воздуха в отопительных и технологических установках, в составе автоматизированных систем контроля давления и защиты газовых контуров, а также там, где требуется высокая чувствительность при низких перепадах давления. Возможность работы с биогазом расширяет области применения в энергетических и перерабатывающих комплексах.
