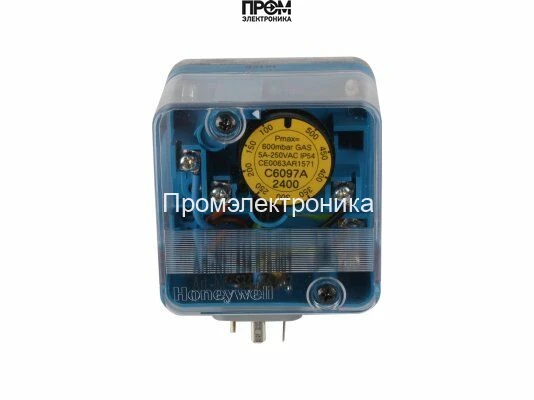

Реле давления Honeywell C6097A2400

Реле давления Honeywell C6097A2400 — специализированное устройство для контроля избыточного давления газа и воздуха в газовых горелках, котлах и аналогичных газовых установках. Модель обеспечивает точное срабатывание при изменении давления и передает команду на внешнюю электрическую схему через встроенный однополюсный переключатель, что гарантирует надежное управление системами безопасности и автоматикой.

Ключевые особенности

• Артикул: C6097A2400.
• Максимальное допустимое давление: до 600 мбар.
• Рабочий диапазон: от 100 до 500 мбар.
• Тип переключения: мембранный элемент с однополюсным электрическим переключателем.
• Электрическая защита соединений: IP54.
• Температурный диапазон эксплуатации: от −15 до +60 °C.
• Крепление: фланцевое для монтажа на газовый клапан; подключение через DIN-штекер.

Конструкция и материалы

Корпус реле выполнен из алюминия и полибутилентерефталата (PBT), что обеспечивает прочность и стойкость к внешним воздействиям. Мембрана изготовлена из нитрильного каучука (NBR), обеспечивающего устойчивость к маслам и углеводородам. Крышка выполнена из поликарбоната, уплотнения и прокладки — из NBR, что повышает долговечность и надежность работы в агрессивной среде.

Принцип работы

При изменении давления газа или воздуха мембрана деформируется и через механический узел активирует однополюсный переключатель. Сигнал переключателя направляется во внешнюю электрическую цепь управления, обеспечивая автоматическое отключение или включение оборудования при достижении заданных порогов давления. Конструкция рассчитана на совместимость как с современными, так и со старыми моделями клапанов Honeywell.

Применение

Реле предназначено для установки на газовые клапаны и использования в системах отопления и горелочного оборудования, где требуется надежный контроль избыточного давления и пыле–влагозащищённое электрическое соединение. Фланцевое крепление и DIN-штекер упрощают монтаж и замену.

Преимущества модели

• Высокая точность и стабильность срабатывания в диапазоне 100–500 мбар.
• Защищённые электрические соединения по классу IP54.
• Материалы, устойчивые к коррозии и углеводородам.
• Универсальность установки и совместимость с клапанами Honeywell.
