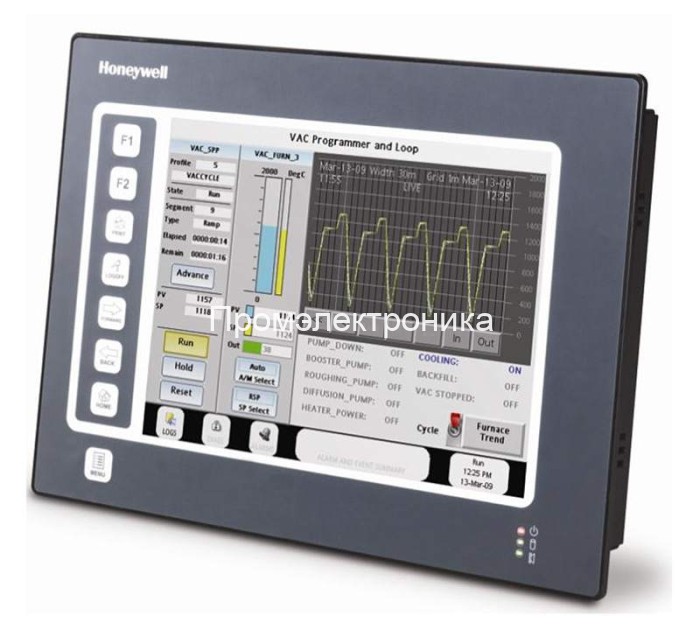

Панель управления Honeywell CS900 предлагает непревзойденную степень интеграции с контроллером HC900. Для связи используется протокол Honeywell ELN, который, в отличие от традиционного протокола Modbus, позволяет передавать информацию в объектно-ориентированном виде, что дает возможность передавать практически любую информацию из контроллера (полная диагностика, тревоги, события и т.д.).
Основные функциональные возможности Honeywell CS900:
• Прочная промышленная платформа может быть смонтирована в непосредственной близости к технологическому процессу для увеличения эффективности управления.
• Резистивный аналоговый сенсорный экран упрощает выполнение операций
• Выделенные клавиатурные кнопки для часто используемых функций
• Два исполнения: 10,4-дюймовый VGA с 32 тысячами цветов (640x480 пикселей) и 15-дюймовый XGA с 32 тысячами цветов (1024x768) ЖК-дисплеи для яркого, отчетливого представления информации
• Три светодиодных индикатора состояния на лицевой панели для подтверждения работоспособности
• Память с возможностью расширения с разъемом для флэш-памяти для поддержки регистрации и перемещения конфигурации
• Хранение конфигурации в энергонезависимой памяти для обеспечения надежной работы
• Связь 10 Base T/100 Base-TX Ethernet для оптимальной производительности
• Связь RS485 позволяет обновлять существующие HC900
• Программное обеспечение конфигурации «Station Designer» автоматически создает коммуникационные маршруты и выполняет идентификацию параметров
• Веб-доступ для просмотра и управления вашим техпроцессом из любого места
• Большой ассортимент созданных заранее дисплеев и графических элементов дисплеев экономит время конфигурирования
Полностью управляемые функциональные блоки контроллера HC900, такие как «ПИД» (PID), программаторы задания и т.д.
• Заранее созданные функции управления рецептами
• Создание специализированных дисплеев с использованием средств графического редактирования их программного обеспечения «Station Designer»
• Создание специализированных дисплеев с использованием большого ассортимента заранее созданных промышленных графических объектов (клапаны, резервуары, сосуды и т.д.)
• Расширенные функции сопряжения с помощью надежных функций сценариев (если-то-иначе)
• Заранее реализованные функции навигации по дисплеям и назначенные функциональные кнопки для быстрого начала работы
• Улучшенный мониторинг состояния, а также поиск и устранение неисправностей системы с более чем 70 стандартными экранами контроллера - (не требуется настройка)
• Поддержка регистрации эксплуатационных характеристик технологического процесса с перестариваемой регистрацией данных и формированием трендов
• Математические операции и поддержка сценариев для более требовательных приложений
• Многоязыковая поддержка для глобального применения
| Номер модели | 900CS10-xx | Станция управления 10,4 дюйма |
| 900CS15-xx | Станция управления 15 дюймов | |
| xx = номер ревизиции |
Основная структура интерфейса и кнопки
«Станция управления 900» (900 Control Station) использует мембранные кнопки для выполнения общих операторских функций и область состояния в нижней части экрана для индикации состояния работоспособности системы. Сочетание кнопок дисплея и кнопок состояния на экране составляет основную структуру интерфейса, которая служит в качестве структуры навигации по умолчанию и базовой конструкцией для всех дисплеев оператора. Индикаторы состояния на экране также обеспечивают кнопки доступа к сводным дисплеям для детальной информации.
Дисплеи контроллера
Дисплеи состояния контроллера являются стандартными функциями «Станции управления 900» (900 Control Station) и могут быть использованы для проверки параметров настройки контроллера и/или выполнения диагностики контроллера. Эти дисплеи доступные через кнопку главного меню не требуют предварительного конфигурирования и становятся доступными, когда загружается база данных и интерфейс оператора подключается к контроллеру. Примеры дисплеев состояния включают настройку порта Ethernet контроллера, диагностику локального шасси и шасси расширения, соединений хост-коммуникаций, одноранговых соединений, состояния резервированной системы, состояния ведомого Modbus и прочее.
Рабочие дисплеи
Дисплеи, используемые оператором, разрабатываются с помощью выбора дисплеев из заранее заданного списка, создания специальных дисплеев с графическими вставками функциональных блоков (заранее заданные графические объекты, разработанные, чтобы соответствовать функциональным блокам HC900) или же разрабатываются «с нуля», используя сочетание чертежных средств, предопределенных графических объектов, импортированных графических объектов, командных и навигационных кнопок. Количество поддерживаемых дисплеев специально не ограничено. Типовое применение в зависимости от сложности может иметь 50 или более задаваемых пользователем дисплеев.
Тревожная сигнализация / События
Тревожные сигнализации и события в «Станции управления 900» (900 Control Station) являются неотъемлемой частью настройки тегов аналоговых и дискретных сигналов в интерфейсе. Стандартными являются две тревожных сигнализации или события на тег сигнала, а дополнительные уровни могут быть добавлены при необходимости. Автоматическое или ручное подтверждение приема, замедленное действие и отправка состояния сигнализации по электронной почте являются стандартными вариантами выбора для пользователя. Обнаружение тревожной сигнализации может выполняться по условию верхнего значения, условию нижнего значения, отклонению выше или ниже задания, значению в пределах диапазона, значению равному заданию, значению не равному заданию, возрастающему значению, уменьшающемуся значению или по изменению значения
Стандартные дисплеи
Имеются стандартные дисплеи, чтобы позволить «Станции управления 900» (900 Control Station), считать и представить параметры настройки контроллера HC900, выполнить мониторинг эксплуатационных характеристик контроллера, осуществить просмотр состояния связи различных коммуникационных портов контроллера, выполнить калибровку в/в, диагностировать проблемы и многое другое.
Библиотека символов
Программное обеспечение «Конструктор станции 900» (900 Station Designer) содержит более 4000 графических производственных объектов в более чем 60 различных категориях с целью обеспечить реалистичные графические изображения для вашего приложения. Детализированные изображения различных типов муфт, клапанов, резервуаров могут быть наложены одно поверх другого и иметь закрепленные за ними действия. С помощью объектов, перемещающихся в пределах заданной области дисплея, реализуется анимация. Графические изображения двигателей, воздуходувок, насосов и прочего технологического оборудования формируют точное представление технологического процесса для быстрой и простой работы. Изображения поддерживают выбор цвета, их размер и положение на дисплее могут быть изменены, они могут быть вставлены в ранее заданную область анимации, принимая несколько положений, связанных со значениями в базе данных.
