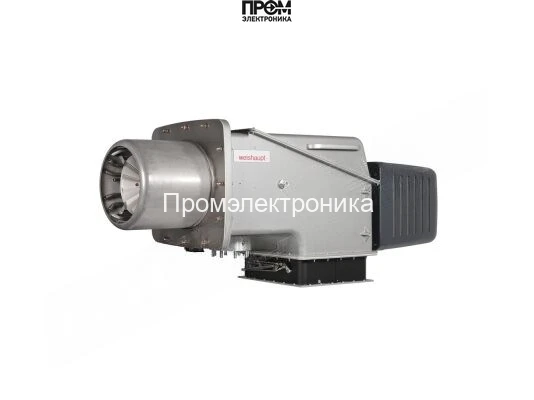

Мазутная горелка Weishaupt WKMS 40/2‑A (исп. ZM) — техническое описание

Техническое описание предназначено для инженеров и ответственных за эксплуатацию котельного оборудования. Горелка Weishaupt WKMS 40/2‑A разработана для работы на мазуте средней и высокой вязкости, обеспечивает модулируемое регулирование мощности в диапазоне 750–3000 кВт и питание 220 В. Конструкция ориентирована на надёжность, снижение выбросов и простоту технического обслуживания в условиях промышленных котельных и коммунальных объектов.

Ключевые технические параметры

• Топливо: мазут средней и высокой вязкости (до 50 мм²/с при 100 °C)
• Мощность: 750–3000 кВт
• Питание: 220 В
• Класс соответствия: EN 267, 1‑й класс по выбросам NOx
• Рабочая температура: от −15 °C до +40 °C
• Класс защиты корпуса: IP54

Основные составные элементы и их функции

Конструкция WKMS 40/2‑A выполнена в модульном исполнении; при проектировании предусмотрены отдельные блоки для узлов подачи топлива, управления и распыления. В описании приведены основные детали горелки и краткая функция каждой из них:

• Топливный насос: обеспечивает стабильное давление и подачу мазута к форсуночному блоку, допускает регулирование производительности для модулирования нагрузки.
• Датчик пламени: контролирует наличие и качество факела, передаёт сигнал в систему безопасности и блок розжига при аварии.
• Топочный автомат: управляющий контроллер реализует алгоритмы модуляции, защиту от нештатных режимов и интерфейсы связи для мониторинга.
• Трансформатор розжига: формирует искровой розжиг, совместим с системами автоматического запуска и контроля безопасности.
• Реле давления: контролирует давление воздуха/наддува и обеспечивает блокировку при отклонениях от заданных параметров.
• Форсунки: специализированные распылители для мазута с подогревом, оптимизированы по аэродинамике для снижения образования копоти и уменьшения колебаний факела.
• Сервопривод: управляет положением клапанов и заслонок подачи топлива/воздуха для точного соответствия требуемой тепловой мощности.
• Клапан (запорный): быстродействующий электромагнитный или пневматический запор, предотвращающий утечку топлива при остановке.
• Электроды: используются для контроля искрового розжига и плазменного контроля пламени, совместимы с системой диагностики.

Особенности работы и эксплуатационные рекомендации

• Электронная модуляция обеспечивает плавное изменение тепловой отдачи и стабильность работы при переменной нагрузке.
• Система предварительного подогрева мазута повышает качество распыления и снижает образование нагара в топке.
• Регулярная проверка датчика пламени, реле давления и состояния форсунок необходима для поддержания КПД и безопасности.
• Рекомендуется плановое техническое обслуживание: проверка насоса, очистка форсунок, калибровка топочного автомата и тестирование трансформатора розжига.

Вывод

Weishaupt WKMS 40/2‑A — промышленная мазутная горелка с модульной архитектурой, ориентированная на высокую надёжность и соответствие экологическим стандартам. Комплексная конструкция, включающая топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды, обеспечивает точную регулировку процесса горения и экономичную эксплуатацию в широком диапазоне мощностей.
