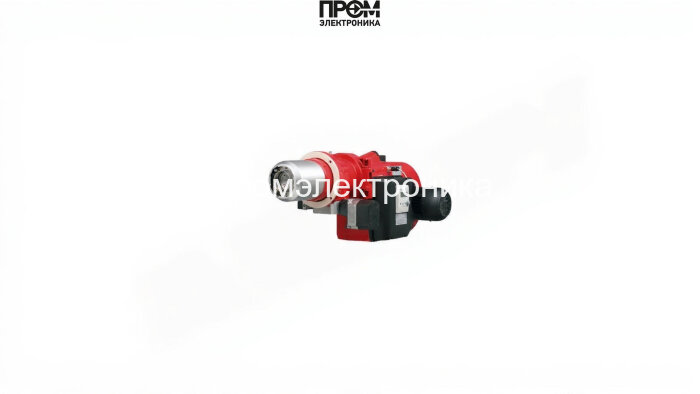

Мазутная горелка Weishaupt RMS 60/2-A, исп. ZM

Мазутная горелка Weishaupt RMS 60/2-A, исполнение ZM — техническое описание

Данное техническое описание предназначено для инженеров по эксплуатации, проектировщиков котельных и специалистов по пусконаладке. Горелка RMS 60/2‑A обеспечивает диапазон полезной мощности 1 800–7 265 кВт при расходе топлива 160–646 кг/ч и рассчитана на работу в трёхфазной сети 380 В. Конструкция выполнена в моноблочном исполнении с откидываемой крышкой для быстрого доступа к узлам и поддерживает класс защиты электрооборудования IP54, что обеспечивает надёжность в промышленных условиях.

Ключевые эксплуатационные параметры

• Тип топлива: мазут (до 50 мм²/с при +100 °C, тип S);
• Диапазон мощности: 1,8–7,265 МВт; расход: 160–646 кг/ч;
• Длина пламенной трубы: 407 мм; противодавление: −2…18 мбар;
• Электродвигатель: 13 500 Вт; масса установки: 210 кг; габариты: 159.6 × 107 × 93 см.

Состав и основные узлы горелки

• Топливный насос — обеспечивает стабильную подачу мазута и поддержание требуемого рабочего давления при любых режимах; совместим с подогревателями и насосными станциями, подбираемыми отдельно.
• Датчик пламени — оптический/ионный контроль наличия факела, интегрируется с менеджером горения для быстрого отключения при аварии.
• Топочный автомат (менеджер горения W‑FM100) — цифровое управление секвенциями запуска/остановки, статусами безопасности и режимами модуляции.
• Трансформатор розжига и электроды — высоковольтная система поджига, обеспечивающая надёжное зажигание при заданных условиях вязкости и температуры топлива.
• Реле давления (воздуха и топлива) — контроль граничных значений для защиты от неполадок в подаче и обеспечении стабильного факела.
• Форсунки — специализированные распылители для тяжёлого топлива с корректировкой угла и диапазона распыла; рекомендуема регулярная проверка и подбор под вязкость мазута.
• Сервопривод (воздуха/топлива/SQM 45) — исполнительные механизмы для плавной модуляции соотношения воздух/топливо и точного управления мощностью.
• Клапаны (электромагнитные, обратные и запорные) — обеспечивают безопасную блокировку подачи топлива и быстрое перекрытие при необходимости.

Преимущества и эксплуатационные рекомендации

• Широкий диапазон регулирования от двухступенчатого до модуляционного управления с минимизацией пусковых нагрузок и повышением КПД.
• Устойчивость горения при повышенном противодавлении и возможность интеграции в системы с высокой динамикой нагрузки.
• Рекомендуется использовать совместимые подогреватели и насосные станции для обеспечения стабильного распыла и долговечности форсунок.
• Регламент обслуживания: ежемесячная проверка датчика пламени и трансформатора розжига, плановая очистка форсунок и замена электродов по износу.

Weishaupt RMS 60/2‑A — решение для промышленных котельных и теплогенераторов, где критичны стабильность горения, высокий КПД и оперативное сервисное обслуживание.
