Газовая горелка Elco VG 3.290 M E

Все товары Elco →

Газовая горелка Elco VG 3.290 M E. Вид топлива: газовая; Мощность горелки: от 95 до 290 кВт; Исполнение горелки: двухступенчатая, прогрессивная-электронномодулируемая.

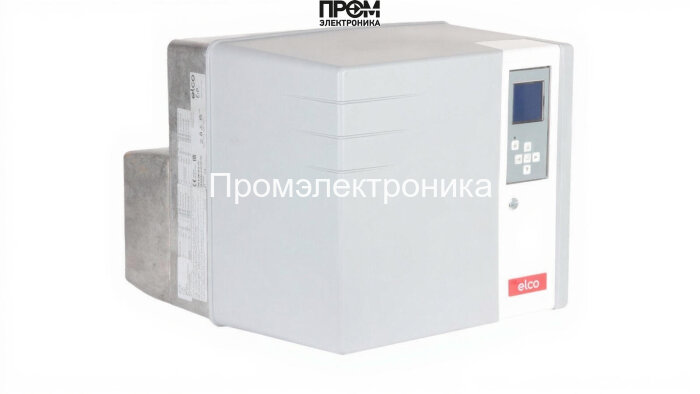

Газовая горелка Elco VG 3.290 M EУвеличить фото

Основные характеристики

Бренды
Elco
Вес
30 кг
Вид топлива
газовая
Мощность горелки
от 95 до 290 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая, прогрессивная-электронномодулируемая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 95 до 290 кВт · от 0 до 3.6 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая, прогрессивная-электронномодулируемая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 3.290 M E. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 95 до 290 кВт; исполнение горелки: двухступенчатая, прогрессивная-электронномодулируемая; электропитание: 220 В; противодавление: от 0 до 3.6 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 3.290 M E, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 3.290 M E
Бренды
Elco
Вес
30 кг
Вид топлива
газовая
Мощность горелки
от 95 до 290 кВт
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая, прогрессивная-электронномодулируемая
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Электродвигатель
250 Вт
Потребляемая электрическая мощность
465 Вт
Страна бренда
Италия
Противодавление
от 0 до 3.6 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 3.290 M E
Открыть схему в полном размере ↗Документ 420010931300A · R8220268-01 - 28/06/2018 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 209 x 201 мм

    Артикул: 65300518

    Период по каталогу: 06-2018 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC29, Vectron 3.290, черная

    Артикул: 65300513

    Период по каталогу: 06-2018 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 06-2018 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 06-2018 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C04

    Артикул: 65300514

    Период по каталогу: 06-2018 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Elco Ø180 x 70 мм 13021143

    Артикул: 13021143

    Период по каталогу: 06-2018 — конец периода не указан

  7. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 06-2018 — конец периода не указан

  8. Поз. 1090
    Заглушка пластиковая Elco 48 x 36 x 28 мм, 65300568

    Артикул: 65300568

    Период по каталогу: 06-2018 — конец периода не указан

  9. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 06-2018 — конец периода не указан

  10. Поз. 1110
    Кожух горелки Elco V3, в комплекте

    Артикул: 65300622

    Период по каталогу: 06-2018 — конец периода не указан

  11. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 06-2018 — конец периода не указан

  12. Поз. 1120
    Штуцер трубки импульса давления воздуха G1/8+трубка D6L31 90° Elco 65300567

    Артикул: 65300567

    Период по каталогу: 06-2018 — конец периода не указан

  13. Поз. 1130
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 06-2018 — конец периода не указан

  14. Поз. 1140
    Конденсатор Ecoflam 8 мкФ в комплекте, 65300577

    Артикул: 65300577

    Период по каталогу: 06-2018 — конец периода не указан

  15. Поз. 1150
    Электродвигатель Simel VXS CC/2180, 250 Вт

    Артикул: 65327150

    Период по каталогу: 06-2018 — конец периода не указан

  16. Поз. 1160
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 06-2018 — конец периода не указан

  17. Поз. 1170
    Реле давления Elco 604.99881

    Артикул: 65300020

    Период по каталогу: 06-2018 — конец периода не указан

  18. Поз. 1175
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L710 Elco 65300046

    Артикул: 65300046

    Период по каталогу: 06-2018 — конец периода не указан

  19. Поз. 1501
    Блок управления LCG 911 BT320 Elco 65300964

    Артикул: 65300964

    Период по каталогу: 06-2018 — конец периода не указан

  20. Поз. 1502
    Кабель электродвигателя + штекер P.3P/RAST3P L290 BT3 Elco 65300965

    Артикул: 65300965

    Период по каталогу: 06-2018 — конец периода не указан

  21. Поз. 1503
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L250BT3 Elco 65300966

    Артикул: 65300966

    Период по каталогу: 06-2018 — конец периода не указан

  22. Поз. 1504
    Кабель газо.клапан+PL.DIN/2XRAST3P L2000 Elco 65300967

    Артикул: 65300967

    Период по каталогу: 06-2018 — конец периода не указан

  23. Поз. 1505
    Кабель реле давления газа + штекер DIN/RAST3P L1500BT3 Elco 65300968

    Артикул: 65300968

    Период по каталогу: 06-2018 — конец периода не указан

  24. Поз. 1506
    Кабель электрода ионизации RAST4P/D4F L350BT3 Elco 65300970

    Артикул: 65300970

    Период по каталогу: 06-2018 — конец периода не указан

  25. Поз. 1507
    Кабель+PLUGWIE. 7P/3XRAST3P L370 Elco 65300971

    Артикул: 65300971

    Период по каталогу: 06-2018 — конец периода не указан

  26. Поз. 1508
    Кабель+PLUGWIE. 4P/RAST3P L350 Elco 65300972

    Артикул: 65300972

    Период по каталогу: 06-2018 — конец периода не указан

  27. Поз. 1509
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 06-2018 — конец периода не указан

  28. Поз. 1510
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 06-2018 — конец периода не указан

  29. Поз. 1520
    Держатель WIELAND PLUG 4+7 P. 128X63X130 90° Elco 65300973

    Артикул: 65300973

    Период по каталогу: 06-2018 — конец периода не указан

  30. Поз. 1550
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 06-2018 — конец периода не указан

  31. Поз. 1551
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 06-2018 — конец периода не указан

  32. Поз. 5300
    Контроллер SIEMENS RWF50.21A9 48x48 Elco 65301220

    Артикул: 65301220

    Период по каталогу: 06-2018 — конец периода не указан
