Газовая горелка Elco VG 4.610 M

Все товары Elco →

Газовая горелка Elco VG 4.610 M. Вид топлива: газовая; Мощность горелки: от 90 до 610 кВт; Исполнение горелки: двухступенчатая, прогрессивная-электронномодулируемая.

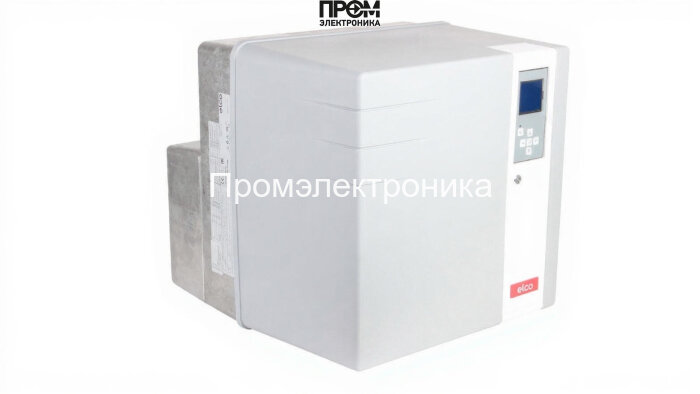

Газовая горелка Elco VG 4.610 MУвеличить фото

Основные характеристики

Бренды
Elco
Вес
50 кг
Вид топлива
газовая
Мощность горелки
от 90 до 610 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая, прогрессивная-электронномодулируемая
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 90 до 610 кВт · от 0 до 6 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая, прогрессивная-электронномодулируемая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы и без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 4.610 M. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 90 до 610 кВт; исполнение горелки: двухступенчатая, прогрессивная-электронномодулируемая; электропитание: 220 В; противодавление: от 0 до 6 мбар; комплектация: без газовой рампы и без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы и без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 4.610 M, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 4.610 M
Бренды
Elco
Вес
50 кг
Вид топлива
газовая
Мощность горелки
от 90 до 610 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая, прогрессивная-электронномодулируемая
Электропитание
220 В
Комплектация
без газовой рампы и без головы сгорания
Электродвигатель
750 Вт
Потребляемая электрическая мощность
720 Вт
Страна бренда
Италия
Противодавление
от 0 до 6 мбар
03

Техническая документация

PDFElco: отопительные горелки · VG 4.610 MОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 102

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

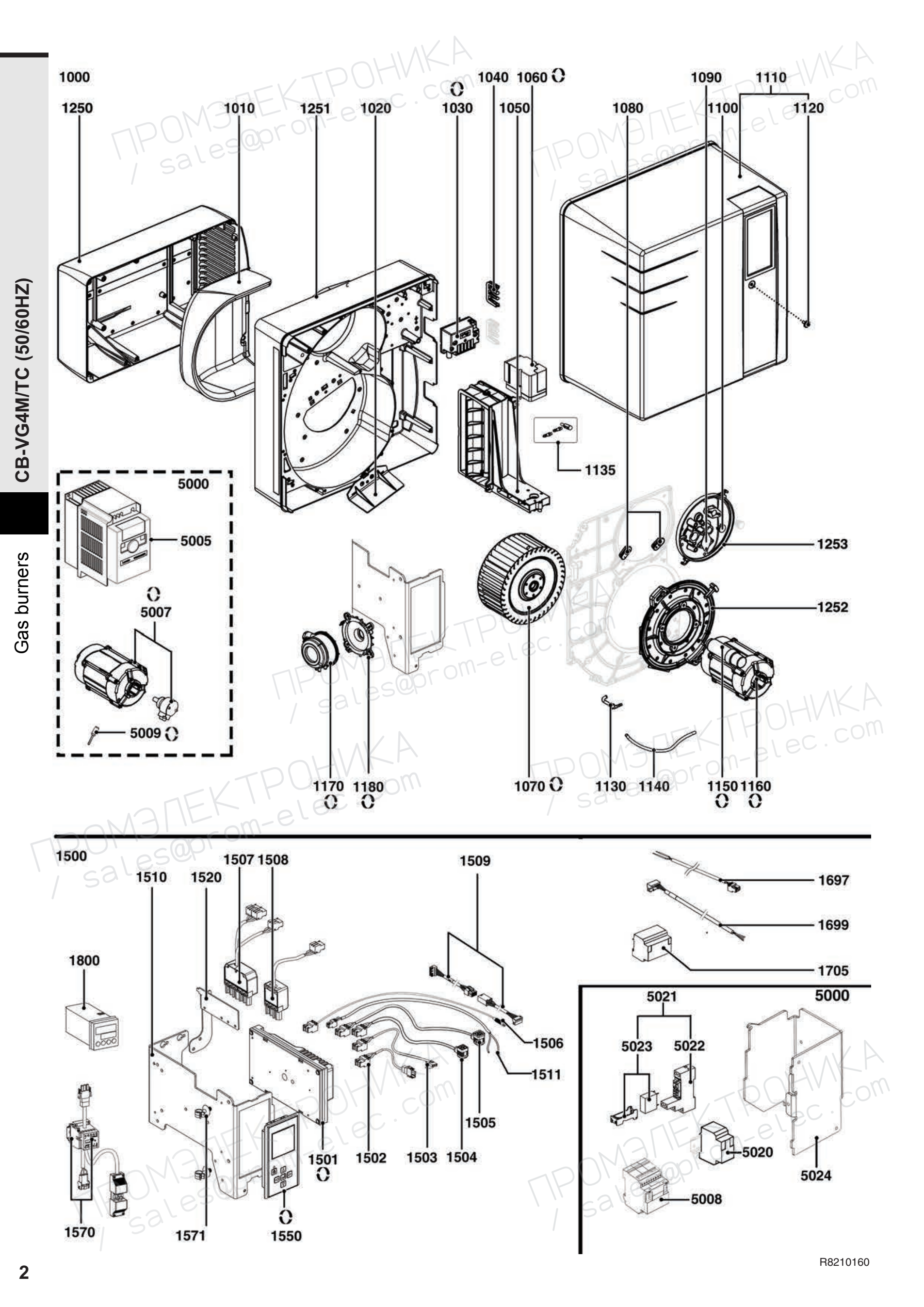

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 4.610 M
Открыть схему в полном размере ↗Документ · R8220060-03 - 08/04/2021 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 259 x 269 мм

    Артикул: 65300808

    Период по каталогу: 05-2013 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC61, Vectron 4.610, черная

    Артикул: 65300809

    Период по каталогу: 05-2013 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 05-2013 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 05-2013 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C05

    Артикул: 65300810

    Период по каталогу: 05-2013 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Ø190 x 82 мм

    Артикул: 65300811

    Период по каталогу: 05-2013 — конец периода не указан

  7. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 05-2013 — конец периода не указан

  8. Поз. 1090
    Заглушка пластиковая Elco 48 x 36 x 28 мм, 65300568

    Артикул: 65300568

    Период по каталогу: 05-2013 — конец периода не указан

  9. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 05-2013 — конец периода не указан

  10. Поз. 1110
    Кожух горелки Elco V4, в комплекте

    Артикул: 65300812

    Период по каталогу: 05-2013 — конец периода не указан

  11. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 05-2013 — конец периода не указан

  12. Поз. 1130
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм

    Артикул: 13022500

    Период по каталогу: 05-2013 — конец периода не указан

  13. Поз. 1135
    Штуцер трубки импульса давления воздуха HEX10 M6 D2,5 L38CPL Elco 65325211

    Артикул: 65325211

    Период по каталогу: 05-2013 — конец периода не указан

  14. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 05-2013 — конец периода не указан

  15. Поз. 1150
    Конденсатор Ecoflam 18 мкФ, 65301177

    Артикул: 65301177

    Исполнение: SIMEL

    Период по каталогу: 05-2013 — конец периода не указан

  16. Поз. 1150
    Конденсатор Elco 16 мкФ, 65301178

    Артикул: 65301178

    Исполнение: ACC

    Период по каталогу: 05-2013 — конец периода не указан

  17. Поз. 1160
    Электродвигатель Simel 1-41/T80-2M-750-32

    Артикул: 65300814

    Период по каталогу: 05-2013 — конец периода не указан

  18. Поз. 1170
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 05-2013 — конец периода не указан

  19. Поз. 1180
    Реле давления Elco 604.99501

    Артикул: 13020722

    Период по каталогу: 05-2013 — конец периода не указан

  20. Поз. 1501
    Блок управления LCG 911 BT320 Elco 65300964

    Артикул: 65300964

    Период по каталогу: 05-2013 — конец периода не указан

  21. Поз. 1502
    Кабель электродвигателя + штекер P.3P/RAST3P L290 BT3 Elco 65300965

    Артикул: 65300965

    Период по каталогу: 05-2013 — конец периода не указан

  22. Поз. 1503
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L250BT3 Elco 65300966

    Артикул: 65300966

    Период по каталогу: 05-2013 — конец периода не указан

  23. Поз. 1504
    Кабель газо.клапан+PL.DIN/2XRAST3P L2000 Elco 65300967

    Артикул: 65300967

    Период по каталогу: 05-2013 — конец периода не указан

  24. Поз. 1505
    Кабель реле давления газа + штекер DIN/RAST3P L1500BT3 Elco 65300968

    Артикул: 65300968

    Период по каталогу: 05-2013 — конец периода не указан

  25. Поз. 1506
    Кабель электрода ионизации RAST4P/D4F L350BT3 Elco 65300970

    Артикул: 65300970

    Период по каталогу: 05-2013 — конец периода не указан

  26. Поз. 1507
    Кабель+PLUGWIE. 7P/3XRAST3P L370 Elco 65300971

    Артикул: 65300971

    Период по каталогу: 05-2013 — конец периода не указан

  27. Поз. 1508
    Кабель+PLUGWIE. 4P/RAST3P L350 Elco 65300972

    Артикул: 65300972

    Период по каталогу: 05-2013 — конец периода не указан

  28. Поз. 1509
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 05-2013 — конец периода не указан

  29. Поз. 1510
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 05-2013 — конец периода не указан

  30. Поз. 1511
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L430 Elco 65300048

    Артикул: 65300048

    Период по каталогу: 05-2013 — конец периода не указан

  31. Поз. 1520
    Держатель WIELAND PLUG 4+7 P. 128X63X130 90° Elco 65300973

    Артикул: 65300973

    Период по каталогу: 05-2013 — конец периода не указан

  32. Поз. 1550
    Дисплей Elco 65328434

    Артикул: 65328434

    Период по каталогу: 05-2013 — конец периода не указан

  33. Поз. 1570
    Реле тепловое двигателя C05 + кабель со штекером Elco 65301069

    Артикул: 65301069

    Период по каталогу: 05-2013 — конец периода не указан

  34. Поз. 1571
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 05-2013 — конец периода не указан
