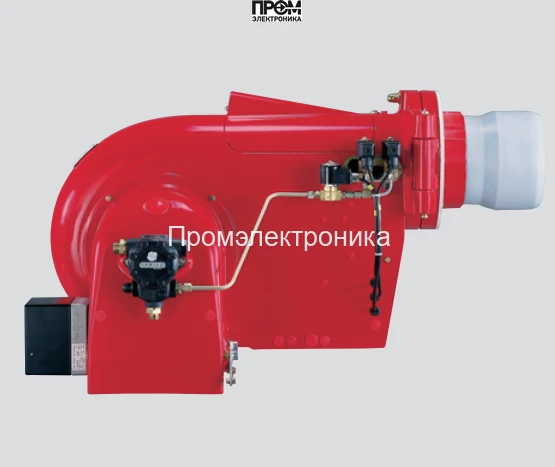

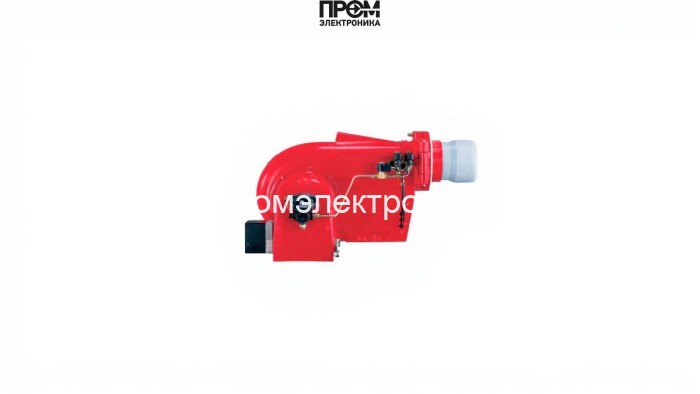

Мазутная горелка Weishaupt L 5T, исп. D — техническое описание и конструкция

Предлагаемая мазутная горелка Weishaupt L 5T (исп. D) представляет собой специализированный промышленный модуль для надёжного сжигания жидкого топлива в котельных и теплогенерирующих установках. Конструкция спроектирована с акцентом на энергоэффективность, стабильность пламени и упрощённое сервисное обслуживание, соответствуя требованиям EN267 и профильным нормам 2026 года по экологичности и диагностике. Система управления реализована на основе встроенного топочного автомата с микропроцессорной логикой, обеспечивающей адаптивное регулирование подачи топлива и воздуха.

Основные узлы горелки

• Топливный насос — прецизионный насос E6 обеспечивает дозированную подачу мазута с контролем давления и возможноcть работы в диапазоне до 15 бар, гарантируя стабильность расхода и минимизацию пульсаций.
• Форсунки — сменные форсунки высокой точности формирования струи топлива, оптимизированы для полного сгорания при заданной длине пламенной трубы 130 мм.
• Датчик пламени — ультрафиолетовый QRI/UV-датчик для быстрого и надёжного контроля наличия устойчивого горения и предотвращения ложных срабатываний.
• Топочный автомат — микропроцессорный менеджер горения с функциями самодиагностики, запоминания кодов ошибок и адаптивной модуляцией мощности.
• Трансформатор розжига — высоковольтный блок для стабильного и ресурсосберегающего искрового поджига, рассчитан на длительные циклы пуска.
• Реле давления — элемент безопасности и контроля подачи топлива, интегрированный в гидравлическую цепь для мгновенной реакции на превышение/падение давления.
• Сервопривод — электрическое исполнительное устройство управления воздушной заслонкой и ступенчатой подачей, обеспечивает точную балансировку воздуха/топлива.
• Клапан (предохранительно-запорный) — электромагнитный клапан на форсуночном блоке, исключающий утечку топлива в нерабочем состоянии и обеспечивающий пожарную безопасность.
• Электроды — зажигающие и контрольные электроды высокого ресурса, выполненные из коррозионно-стойких материалов для стабильной работы в тяжёлых условиях.

Ключевые эксплуатационные характеристики

• Диапазон мощности: 180–810 кВт; расход топлива: 15–68 кг/ч.
• Электропитание: 220 В; электродвигатель 1400 Вт; потребляемая мощность ≈3500 Вт.
• Класс защиты IP40, длина пламенной трубы 130 мм, вес 53 кг, габариты 81.6×64.4×49.4 см.
• Три ступени мощности с прогрессивным регулированием и адаптивной модуляцией для экономии топлива и снижения выбросов.

Преимущества и рекомендации по эксплуатации

• Высокая стабильность горения и быстрый розжиг благодаря слаженной работе трансформатора, электродов и датчика пламени.
• Упрощённый доступ для техобслуживания: моноблочная конструкция с откидным фланцем и модульной форсуночной группой.
• Рекомендуется регулярная проверка форсунок, насоса и состояния уплотнений; для обеспечения соответствия нормам 2026 года — периодическая валидация управляющего ПО и датчиков.

Горелка Weishaupt L 5T, исп. D — оптимальное решение для объектов, где требуются надёжность, точность дозирования топлива и соответствие современным требованиям энергоэффективности и экологичности. Для подбора конфигурации и сервисного сопровождения обращайтесь к сертифицированным инженерам и официальному сервису Weishaupt.
