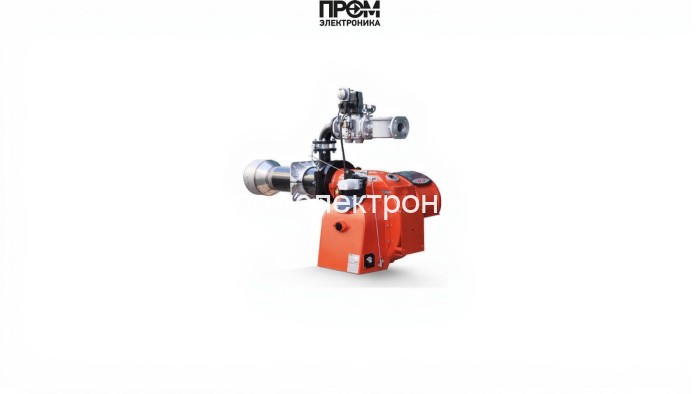

Газовая горелка Baltur BGN 450 MC

Газовая горелка Baltur BGN 450 MC — техническое описание и состав узлов

Газовая горелка Baltur BGN 450 MC — промышленный агрегат для котлов и теплогенераторов с диапазоном мощности 500–4300 кВт. Конструкция ориентирована на надежность, простоту интеграции и соответствие современным экологическим требованиям по выбросам NOx. Ниже изложены ключевые технические характеристики и подробное описание составных частей, важных для проектирования систем отопления и технологических печей.

Ключевые характеристики

• Диапазон мощности: 500–4300 кВт;
• Потребляемая электроэнергия: до 8 кВт; электродвигатель 7500 Вт;
• Электропитание: 380 В, 50 Гц;
• Расход газа: 50–430 нм³/ч;
• Длина пламенной трубы: 480 мм;
• Класс защиты корпуса: IP54; уровень шума при макс. мощности: 89 дБ;
• Противодавление: 0–25 mbar; габариты: 166×88×89 см; масса: 310 кг.

Составные узлы и элементы управления

Конструктивно горелка включает ряд функциональных модулей, каждый из которых влияет на безопасность, точность регулирования и долговечность:

• Топливный насос — обеспечивает стабильное давление топлива в рампе и равномерную подачу, компенсирует перепады магистрали и снижает цикличность пуска/остановки.
• Датчик пламени — сенсор контроля наличия устойчивого горения; интегрируется в систему безопасности и отключает подачу топлива при потухании.
• Топочный автомат — программируемый контроллер логики розжига, защиты и переходов между ступенями работы; обеспечивает интерфейс для модуляции.
• Трансформатор розжига — высоковольтный блок для запального электрода (типично 8 кВ), гарантирует быстрый и надёжный запуск.
• Реле давления — контролирует давление в газовой магистрали и защищает систему от работы вне допустимого диапазона.
• Форсунки — динамически рассчитанные распылители/распределители газа в головке, обеспечивающие оптимальную смесительную геометрию и стабильность пламени.
• Сервопривод — управление дроссельной заслонкой и положением воздуха/газа для точной настройки соотношения, минимизации эмиссий и повышения КПД.
• Клапан (электромагнитный/шаровой) — основное исполнительное устройство для запирания и аварийного отключения подачи топлива.
• Электроды — запальные и ионизационные электроды для воспламенения и контроля пламенного канала; простая замена в полевых условиях.

Эксплуатация и сервис

• Проектирование систем с Baltur BGN 450 MC предусматривает доступ к сервисному отсеку через откидной фланец и быструю замену форсунок и электродов.
• Рекомендованы регулярные проверки системы розжига, состояния электродов, герметичности клапанов и корректности показаний реле давления.
• Опция модуляции с электронным регулятором снижает расход топлива и продлевает ресурс насосов и клапанов.

Данное описание ориентировано на инженеров и специалистов по теплотехнике — допускает интеграцию в автоматизированные системы и соответствует современным требованиям энергоэффективности и экологичности.
