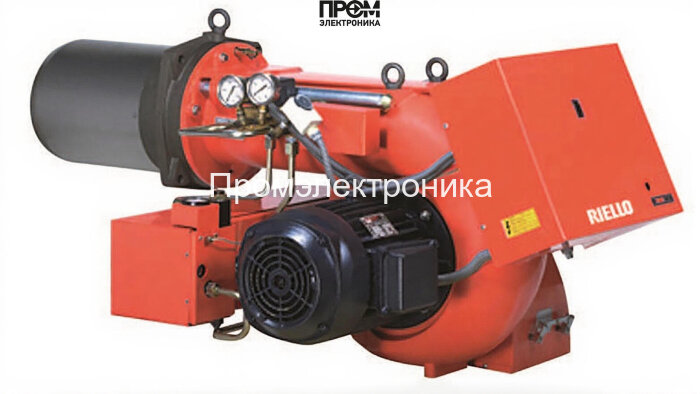

Мазутная горелка Riello PRESS 450 — техническое описание

Техническое описание предназначено для специалистов по пуско-наладке, обслуживанию и интеграции горелочного оборудования. Модель Riello PRESS 450 (P/N TC FS1, арт. 20169242) — промышленная мазутная горелка с регулируемой тепловой мощностью 1140–5130 кВт и расходом топлива 100–450 кг/ч. Конструкция оптимизирована под короткую пламенную трубу длиной 435 мм, трёхфазное питание 380 В и эксплуатацию при противодавлении 0–17 мбар.

Ключевые эксплуатационные параметры

• Мощность: 1140–5130 кВт;
• Расход топлива: 100–450 кг/ч;
• Длина пламенной трубы: 435 мм (короткая);
• Электропитание: 380 В, потребляемая мощность до 34 кВт;
• Классы защиты: корпус IP40, электрика IP55;
• Рабочая температура: 0–40 °C; вес комплекта: 335 кг.

Состав и основные узлы

Конструктивно горелка состоит из прочного корпуса, платформы управления и узлов подачи и воспламенения топлива. В составе системы присутствуют следующие критические компоненты, которые обеспечивают стабильную и безопасную работу:

• Топливный насос — обеспечивает стабильное давление подачи мазута, совместим с системами подогрева и фильтрации;
• Форсунки — дозирование и распыление мазута для формирования оптимальной факел-структуры;
• Датчик пламени — контролирует наличие устойчивого горения и блокирует подачу при его отсутствии;
• Топочный автомат — логика управления старт/стоп, контроль ошибок и последовательностей розжига;
• Трансформатор розжига — генератор искрового напряжения для электронного или искрового поджига;
• Реле давления — защитное реле по топливному давлению для предотвращения работы при отклонениях;
• Сервопривод — позиционирование заслонок и регуляция подачи воздуха/топлива;
• Клапан — запорные и предохранительные клапаны на линиях топлива и воздуха;
• Электроды — контроль и обеспечение стабильного воспламенения факела.

Интеграция, эксплуатация и обслуживание

• Интегрируется с промышленными котельными и теплоагрегатами, рассчитанными на мазутное сгорание;
• Рекомендуемые регламенты ТО: проверка форсунок и фильтров каждые 500–1000 моточасов;
• Контроль параметров горения и давления, проверка датчиков пламени и реле давления при каждом техническом осмотре;
• При хранении мазута при низких температурах требуется подогрев топливной магистрали и форсунок.

Преимущества для проекта

• Широкий диапазон мощности обеспечивает адаптацию к переменным тепловым нагрузкам;
• Промышленная надёжность и защита IP позволяют эксплуатировать оборудование в производственных условиях;
• Модульная конструкция и доступ к ключевым узлам упрощают диагностику и замену компонентов.

Riello PRESS 450 спроектирована для долговременной работы при высоких нагрузках с упором на безопасность и точность управления процессом горения. При проектировании систем рекомендуется учитывать характеристики пламенной трубы, параметры привода и требования по электропитанию для достижения оптимального КПД и минимальных выбросов.
