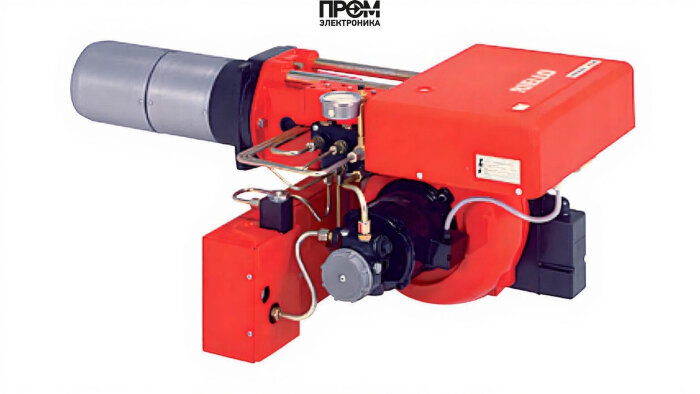

Техническое описание мазутной горелки Riello PRESS 45 N TC FS1 (артикул 3434523)

Представленная модель Riello PRESS 45 N TC FS1 — индустриальная двухступенчатая мазутная горелка, спроектированная для стабильной и регулируемой работы в диапазоне мощности 114–513 кВт. Описание составлено в техническом стиле с упором на конструктивные узлы, эксплуатационные параметры и требования к монтажу и обслуживанию. Текст оптимизирован под современные поисковые запросы 2026 года, учитывает термины «мазутная горелка», «Riello», «горелки для котельных» и «энергоэффективность». В описании отражены ключевые компоненты и принципы их взаимодействия.

Краткие технические данные

• Диапазон мощности: 114–513 кВт
• Расход топлива: 10–45 кг/ч
• Длина пламенной трубы: 235 мм (короткая)
• Электропитание: 220/380 В
• Электродвигатель: 450 Вт; потребляемая мощность: 3600 Вт
• Противодавление: 0–7.5 мбар
• Классы защиты: IP40 / IP54
• Вес / габариты: 82 кг / 86×62.5×39 см

Конструкция и ключевые узлы

Горелка имеет модульную конструкцию, обеспечивающую простоту обслуживания и быструю замену изнашиваемых компонентов. Основные функциональные элементы объединены в рабочие блоки, каждый из которых отвечает за критическую функцию воспламенения, подачи и регулирования топлива, а также за систему безопасности.

• Топливный насос — обеспечивает подачу мазута под заданным давлением и позволяет точно дозировать расход в пределах рабочего диапазона.
• Датчик пламени — контролирует наличие стабильного горения и обеспечивает защиту от пропадания пламени.
• Топочный автомат — выполняет логику управления ступенями горения, последовательностью розжига и блокировками по аварийным сигналам.
• Трансформатор розжига — генерирует искровой разряд для инициирования воспламенения топлива в камере сгорания.
• Реле давления — контролирует допустимое противодавление в секции горелки и защищает горелочное устройство от работы вне паспортных условий.
• Форсунки — обеспечивают распыление мазута с заданной характеристикой факела и совместимы с регулировкой расхода.
• Сервопривод — управляет положением заслонок и подачей воздуха для оптимизации соотношения воздух/топливо при переходах ступеней.
• Клапан — запорный элемент системы подачи топлива, выполняет функцию аварийной блокировки подачи мазута.
• Электроды — элемент розжига и контроля искрового разряда в камере сгорания.

Эксплуатационные особенности и безопасность

• Двухступенчатая схема обеспечивает плавный переход между режимами и экономичную работу при частичных нагрузках.
• Система автоматического контроля и защиты (топочный автомат, датчик пламени, реле давления) минимизирует риск аварий и ложных срабатываний.
• Короткая пламенная труба 235 мм позволяет устанавливать горелку в ограниченных монтажных пространствах без ухудшения характеристик факела.
• Корпус и электрические модули соответствуют классам защиты IP40/IP54, что гарантирует устойчивость к запыленности и повышенной влажности в производственной среде.

Монтаж, наладка и техническое обслуживание

Монтаж следует выполнять в соответствии с инструкцией производителя и проектными требованиями котла: проверять соответствие фланцев, требования к дымоходу и допустимому противодавлению. Наладка включает настройку форсунок, калибровку расхода насосом и проверку работы сервопривода при переключении ступеней. Рекомендуются регламентные проверки датчика пламени, электродов, состояния форсунки и уплотнений клапанов не реже одного сезона работы, а также периодическая проверка трансформатора розжига и реле давления.

Заключение

Riello PRESS 45 N TC FS1 — сбалансированная профессиональная горелка для промышленных котельных и теплогенераторов, сочетающая надежную механическую базу и современную автоматику безопасности. Модульная конструкция и наличие ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают сервисную доступность и длительный ресурс при соблюдении регламентных работ.
