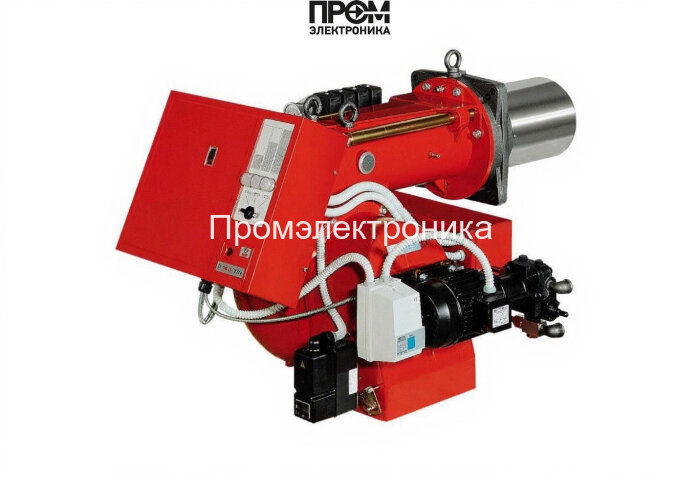

Мазутная горелка Riello PRESS 300 T/N ECO TC — техническое описание и состав

Техническое описание предназначено для инженеров по монтажу, наладке и эксплуатации. Горелка Riello PRESS 300 T/N ECO TC — промышленная мазутная трехступенчатая установка мощностью 626–3420 кВт, разработанная для надежного и экономичного сжигания тяжелых топлив при прерывистом режиме эксплуатации. В основе конструкции — модульный подход, обеспечивающий фронтальный доступ к узлам для быстрого обслуживания и диагностики.

Ключевые конструктивные узлы

• Топливный насос — низкооборотный мотор-насос с системой предохранительных обратных клапанов и фильтрацией, обеспечивает стабильную подачу мазута при расходе 60–300 кг/ч.
• Датчик пламени — оптический/ионный контроль наличия пламени для быстрого отключения подачи топлива при нарушениях горения.
• Топочный автомат — модуль управления ступенчатой работой, логикой розжига и защитными сценариями, совместим с диагностическим ПО.
• Трансформатор розжига — высоковольтный блок для образования искры на электроды при пуске; обеспечивает стабильный розжиг при варьировании вязкости топлива.
• Реле давления — контроль минимального и максимального давления топлива в магистрали, интегрируется с блокировками топочного автомата.
• Форсунки — распылители подбираются по мощности (форсунки в базовой комплектации не включены), обеспечивают оптимальный угол и размер капли для эффективного сгорания.
• Сервопривод — управление воздушной заслонкой и переходом между ступенями мощности, обеспечивает синхронное изменение подачи воздуха и топлива.
• Клапан — многоступенчатая арматура топлива: регулирующие и предохранительные клапаны, включая электромагнитные и мембранные решения.
• Электроды — заземлённые высоковольтные электроды розжига, выполнены из коррозионно-стойких сплавов для длительного ресурса в условиях нагрева.

Технические параметры и эксплуатационные требования

• Мощность: 626–3420 кВт; рабочий диапазон и подбор форсунок по паспорту.
• Длина пламенной трубы: 376 мм (короткая), должна соответствовать типоразмеру котла.
• Электропитание: 220/380 В (см. паспорт: 230/400 В); электродвигатель 7500 Вт.
• Расход топлива: 60–300 кг/ч; противодавление до 15.2 мбар.
• Класс защиты: IP40; вес установки 250 кг; габариты 137.6×98.4×64.35 см.

Монтаж, наладка и сервис

Монтаж выполняется на фронтальную горелочную фланцевую группу котла с обеспечением доступа к блоку подогрева топлива и насосу. При пусконаладке необходимо: проверить корректность подключения трансформатора розжига, установить и калибровать датчик пламени, провести проверку реле давления и герметичности топливных магистралей. Подбор форсунок и настройка сервопривода выполняются по нагрузочной диаграмме котла.

Преимущества для проекта

• Модульность и фронтальный доступ упрощают сервисные операции.
• Трехступенчатая схема уменьшает пусковые циклы и оптимизирует расход мазута.
• Интегрированная система защит (датчик пламени, реле давления, предохранительные клапаны) повышает безопасность эксплуатации.

Riello PRESS 300 T/N ECO TC — решение для промышленных и муниципальных котельных, требующих стабильной мазутной горелки с возможностью точной настройки форсунок и надёжным комплектом узлов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды.
