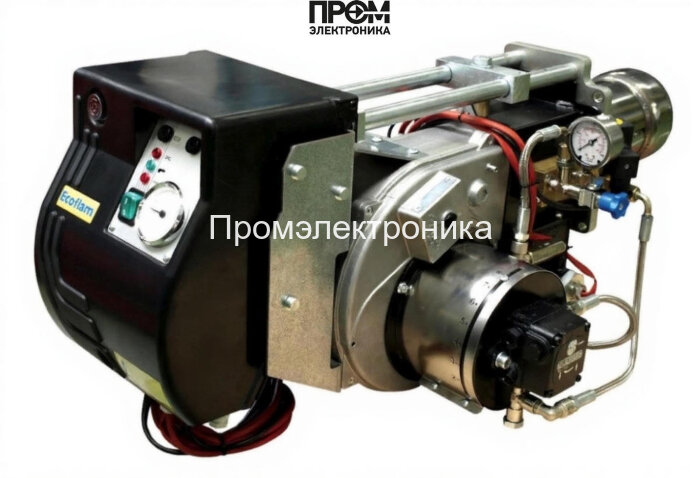

Мазутная горелка Ecoflam MAXFLAM 20 TL CV

Мазутная горелка Ecoflam MAXFLAM 20 TL CV — техническое описание и ключевые сведения

Ecoflam MAXFLAM 20 TL CV — промышленная одноступенчатая мазутная горелка, сконструированная для стабильного и экономичного сжигания тяжелых жидких топлив в диапазоне 108–227 кВт. Решение ориентировано на котельные и технологические установки, где важны точность подачи топлива, устойчивость пламени и простота обслуживания. Конструкция сочетает в себе проверенные механические узлы и современные элементы автоматики, обеспечивая высокую энергоэффективность и минимизацию эксплуатационных затрат при соблюдении требований по эмиссии.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает рабочее давление 14–30 бар (заводская настройка 20 бар), гарантирует стабильную подачу мазута к форсункам и совместимость с одно- и двухтрубными схемами.
• Форсунки — промышленного исполнения, обеспечивают равномерное распыление топлива при разных вязкостях; совместимы с системой подогрева до +130 °C.
• Подогреватель топлива — интегрированный электрический нагреватель поддерживает оптимальную вязкость мазута для стабильного распыла и предотвращения образования отложений.
• Датчик пламени — надёжная система контроля наличия горения с быстрым откликом, интегрирована в топочный автомат.
• Топочный автомат — управляет циклом запуска/остановки, контролирует подачу топлива, пуски трансформатора розжига и сигналы датчика пламени.
• Трансформатор розжига и электроды — обеспечивают стабильную электрическую искру при запуске и устойчивую ионизационную проверку пламени.
• Реле давления — контроль и защита системы топлива от превышения или падения давления; интеграция с блокировками безопасности.
• Сервопривод и клапан — механическая регулировка подачи воздуха/топлива, точная синхронизация форсунок и воздушного потока для оптимального горения.

Технические преимущества и эксплуатация

• Питание 220/380 В, электродвигатель 450 Вт, общая потребляемая мощность около 2950 Вт.
• Длина пламенной трубы 325 мм (удлинённая версия) обеспечивает адаптацию к глубоким топкам и снижает тепловую нагрузку на фланец.
• Рабочий диапазон расхода топлива 9.5–20 кг/ч, противодавление в топке 0–2 мбар.
• Корпус из алюминия со звукоизолирующим кожухом, уровень шума 74 дБ, класс защиты IP40.
• Простота сервисного доступа: фильтр 550 мкм, легкая замена форсунок и обслуживание насоса.

Рекомендуется регулярная проверка фильтра и форсунок, верификация настроек насоса и тестирование датчика пламени и реле давления перед сезоном эксплуатации. Ecoflam MAXFLAM 20 TL CV — решение для тех, кто требует от горелки сочетания надёжности, точного управления и готовности к интенсивной промышленной эксплуатации.
