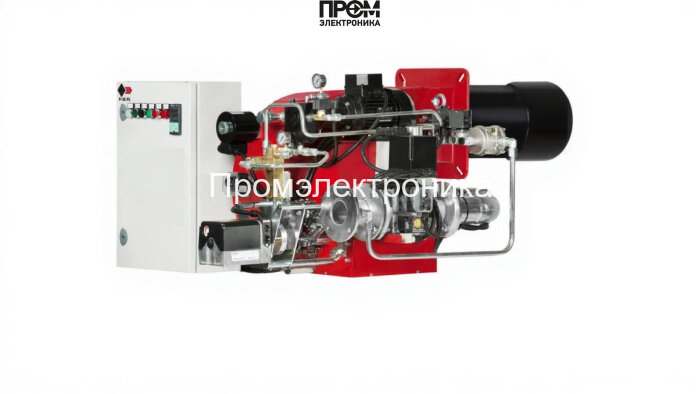

Газодизельная горелка FBR K350/M TL MEC + R.CE-CT DN80-FS80

Техническое описание газодизельной горелки FBR K350/M TL MEC + R.CE-CT DN80-FS80

Данный документ сформирован для инженеров и специалистов по котельному оборудованию. Газодизельная горелка FBR K350/M TL MEC — промышленное решение класса «прогрессивная горелка» с диапазоном полезной мощности 465–4070 кВт. Описание ориентировано на современные требования SEO 2026 года: понятная структура, семантические фрагменты и ключевые параметры в начале.

Краткая техническая сводка

• Топливо: газ / газодизельный режим
• Мощность: 465–4070 кВт
• Длина пламенной трубы: 535 мм (удлинённая)
• Электродвигатель: 9000 Вт, потребление 9400 Вт
• Питание: 220/380 В
• Производитель: FBR (Италия)
• Номинальный диаметр: DN 65 (корпус DN80-FS80 в обозначении)
• Пылевлагозащита: IP54
• Вес: 152 кг

Конструктивные элементы и состав горелки

Конструктивно горелка представляет собой модульную систему, где каждая подсистема отвечает за стабильность и безопасность горения. Основные узлы поставляются в комплектации: голова сгорания, газовая рампа, механическая часть корпуса и электрическая автоматика.

• Топливный насос: обеспечивает подачу жидкого топлива и поддерживает стабильное давление в топливной магистрали при переходе в дизельный режим.
• Датчик пламени: чувствительный элемент системы безопасности, фиксирует наличие факела и передаёт сигнал в систему управления.
• Топочный автомат: контролирует последовательность операций запуска, розжига и гашения; реализует логики безопасности и блокировки.
• Трансформатор розжига: формирует высоковольтные импульсы для пробоя искрового зазора и инициации горения.
• Реле давления: следит за давлением в газовой рампе и инициирует защитные отключения при отклонениях.
• Форсунки: обеспечивают распыл и дозирование жидкого топлива; конструкция форсунок оптимизирована под длинный факел.
• Сервопривод: регулирует положение заслонок и дозировку газа/воздуха для точной модуляции мощности.
• Клапан: газовый/топливный запорный элемент с быстрой перекрывающей функцией в аварийных режимах.
• Электроды: зажигающие и ионизационные электроды, обеспечивают надёжный старт и контроль параметров пламени.

Рабочие параметры и эксплуатация

• Расход газа: 47–409 нм³/ч.
• Давление рампы: 5.6–84 мбар; допускаемое противодавление: 0–19.5 мбар.
• Температурный диапазон эксплуатации: −15…+40 °C.
• Уровень шума: 81–85 дБ.

Диагностика и обслуживание

• Периодические проверки: визуальный осмотр головы сгорания и газовой рампы не реже раза в месяц.
• Контроль узлов безопасности (датчик пламени, реле давления, клапаны) — не реже каждые 3–6 месяцев.
• Годовая комплексная проверка электрики, состояния трансформатора розжига и сервоприводов.

Горелка FBR K350/M TL MEC позиционируется как надёжная промышленная платформа для модернизации котлов среднего и крупного класса. Техническое исполнение, модульность и полный набор защитных элементов обеспечивают соответствие современным требованиям по эффективности и безопасности.
