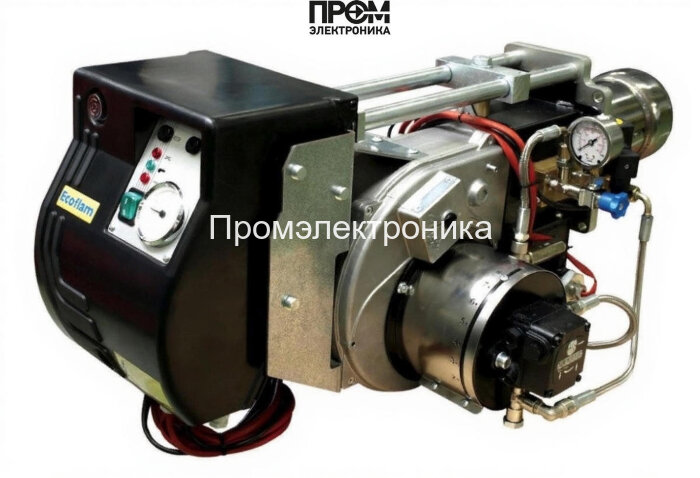

Мазутная горелка Ecoflam MAXFLAM 20 TL

Мазутная горелка Ecoflam MAXFLAM 20 TL — техническое описание для специалистов

Ecoflam MAXFLAM 20 TL — одноступенчатая мазутная горелка промышленного класса, спроектированная для надёжной и экономичной эксплуатации в диапазоне тепловой мощности 108–227 кВт. Конструкция учитывает требования современных котельных комплексов: удлинённая пламенная труба 325 мм обеспечивает стабильную геометрию факела, а модульная компоновка облегчает сервис и минимизирует время простоя. Устройство оптимизировано под сжигание дизельного топлива и мазута с вязкостью до 50°E (опция — исполнение для М100).

Ключевые конструктивные узлы и элементы управления представлены ниже. В описании акцент сделан на составе и функциях, важных при монтаже, наладке и ремонте.

• Топливный насос — заводская настройка 20 бар (регулируется 14–30 бар), обеспечивает стабильное давление и дозирование топлива в системе распыления;
• Форсунки — распылители производят мелкодисперсное распыление мазута, обеспечивая полное сгорание и снижение выбросов;
• Датчик пламени — оптический контроль наличия устойчивого факела, интегрируемый с топочным автоматом для немедленного отключения при аварии;
• Топочный автомат — блок управления последовательностью операций: поджиг, контроль пламени, защита по давлению и температуры;
• Трансформатор розжига — генерирует искровой разряд для надёжного поджига смеси при любых эксплуатационных условиях;
• Реле давления — контролирует давлении топлива и воздуха, предотвращая работу в нештатных режимах;
• Сервопривод — регулирует подачу воздуха/топлива и положение клапанов для оптимизации коэффициента «воздух/топливо»;
• Клапан — запорно-регулирующий модуль на топливной магистрали, обеспечивает герметичность при отключении;
• Электроды — высоковольтные электроды розжига и контроля искрения, выполнены из износостойких материалов.

Технические характеристики: электропитание 220/380 В, электродвигатель 450 Вт, потребляемая мощность 2950 Вт, расход топлива 9.5–20 кг/ч, противодавление 0–2 мбар, класс защиты IP40, рабочая температура от −10 до +60 °C. Монтаж предусматривает подключение стандартных топочных автоматов и фильтров (в комплектации — фильтр 550 мкм).

Преимущества для эксплуатации: простая пусконаладка, модульность узлов, доступность сервисных операций и запасных частей. При регулярном техническом обслуживании (проверка фильтра, насосов, форсунок и датчика пламени) гарантируюtся длительный ресурс и стабильность параметров горения, соответствующих нормам EN267.

Рекомендуется проводить пусконаладочные работы и периодическое техническое обслуживание квалифицированными специалистами, соблюдать требования по очистке огневой головы и промывке топливной системы перед консервацией.
