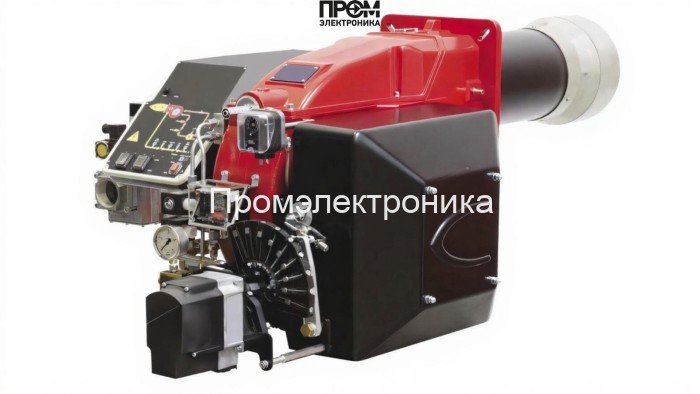

Газовая горелка CIB Unigas R75A M-.MD.S.RU.A.1.50

Техническое описание газовой горелки CIB Unigas R75A M-.MD.S.RU.A.1.50

Газовая горелка CIB Unigas R75A — промышленный модульный агрегат с широким диапазоном регулирования мощности (320–2050 кВт), разработанный для котлов, теплогенераторов и технологических печей. Конструкция ориентирована на надежность, простоту сервиса и соответствие современным требованиям энергоэффективности и безопасности 2026 года. Горелка рассчитана на природный и сжиженный газ, обеспечивает стабильное горение при рабочих давлениях рампы 4.6–91 мбар и расходе газа 34–217 нм³/ч.

Ключевые технические параметры

• Диапазон мощности: 320–2050 кВт;
• Длина пламенной трубы: 503 мм; тип — стандартная;
• Электропитание: 220/380 В; потребляемая мощность: 3500 Вт; электродвигатель: 3000 Вт;
• Класс защиты: IP40; рабочая температура: −10…+50 °C;
• Габариты: 143.1×101.3×60.8 см; масса: 90 кг;
• Соединение: Rp 2".

Состав и функциональные узлы горелки

Модульная архитектура обеспечивает быстрый доступ к основным узлам для диагностики и ремонта. В состав горелки входят следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газа/топлива в рампу и поддержание заданного давления при изменениях нагрузки;
• Датчик пламени — микропроцессорный или ионизационный зонд для моментальной фиксации состояния горения и предотвращения пропусков зажигания;
• Топочный автомат — контроллер управления режимами, реализующий модуляцию мощности, защитные алгоритмы и интерфейсы интеграции с системами БМС;
• Трансформатор розжига — источник высокого напряжения для надежного поджига через электроды при запуске и перезапуске;
• Реле давления — обеспечивает автоматическое отключение при выходе давления рампы за допустимые пределы;
• Форсунки — сменяемые сопла головки сгорания, формируют факел и обеспечивают оптимальный распыл/смесь газа с воздухом;
• Сервопривод — электромеханический привод управления заслонкой или газовым клапаном для точной модуляции подачи;
• Клапан (секционный/седельный) — аварийная запорная и регулировочная арматура в газовой рампе;
• Электроды — подающие искру элементы розжига и элементы контроля ионизации.

Преимущества и эксплуатационные рекомендации

• Модульность узлов упрощает ремонт и замену форсунок, трансформатора и электродов без демонтажа корпуса;
• Интегрируемый топочный автомат поддерживает современные протоколы обмена и снижает энергопотребление при частичной нагрузке;
• Регламентное обслуживание: проверка топливного насоса и реле давления, очистка форсунок и замена электродов по результатам диагностики;
• Для обеспечения долговечности соблюдать рекомендуемые давления и корректно настраивать сервопривод и систему розжига.

Горелка CIB Unigas R75A — рациональный выбор для модернизации промышленных котельных и проектов 2026 года, где требуются надежность, точная модуляция и соответствие современным стандартам безопасности.
