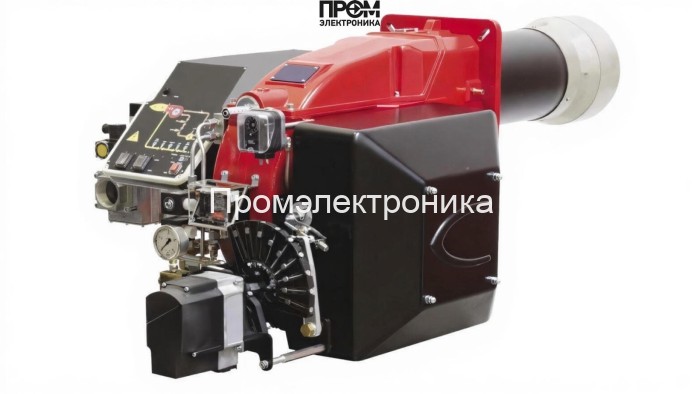

Газовая горелка CIB Unigas R75A M-.MD.S.RU.A.1.50.ES

Газовая горелка CIB Unigas R75A M-.MD.S.RU.A.1.50.ES — техническое описание и конструкция

Газовая горелка CIB Unigas R75A — промышленный модульный агрегат прогрессивного типа, оптимизированный для энергоэффективной эксплуатации и быстрой интеграции в котельные установки среднего и большого класса. Диапазон мощности 320–2050 кВт, длина пламенной трубы 503 мм и электродвигатель 3000 Вт обеспечивают стабильную работу при расходе газа 34–217 нм³/ч и давлении на рампе 4.6–91 мбар. Конструкция соответствует современным требованиям безопасности и сервисной доступности 2026 года.

Ключевые технические параметры

• Вид топлива: природный/сжиженный газ;
• Диапазон мощности: 320–2050 кВт — плавная модуляция в прогрессивном режиме (ES);
• Электропитание: 220/380 В, потребляемая мощность ≈3500 Вт;
• Длина пламенной трубы: 503 мм; тип соединения: Rp 2";
• Класс защиты: IP40; рабочая температура: −10…+50 °C;
• Вес/габариты: 90 кг; 143.1 × 101.3 × 60.8 см;
• Расход газа: 34–217 нм³/ч; противодавление: 0–12 мбар.

Комплектующие и функциональные узлы

Горелка выполнена модульно; ключевые узлы и их назначение:

• Топливный насос — обеспечивает подачу и первичную подачу топлива в рампу при стабильном давлении; рассчитан на продолжительную эксплуатацию в диапазоне давления рампы 4.6–91 мбар.
• Газовая рампа и форсунки (форсунки) — равномерное распределение газа по голове сгорания; подгонка расхода до 217 нм³/ч.
• Датчик пламени — оптический/ионный контроль наличия факела, интеграция с топочным автоматом для быстрого отключения при потухании.
• Топочный автомат — электронный модуль управления ES: последовательность пуска/остановки, защита по времени розжига, логика аварийных отключений.
• Трансформатор розжига и электроды — высоковольтная система ионизации и запальника для гарантированного поджига при всех режимах мощности.
• Сервопривод — прецизионное позиционирование клапанной группы и регулирование подачи газа в модулирующих режимах.
• Клапаны (2 клапана + блок контроля герметичности) — основная запорная группа с контролем утечек и функцией аварийного перекрытия топлива.
• Реле давления — мониторинг и аварийная блокировка при выходе давления за допустимые пределы.

Эксплуатация, обслуживание и соответствие стандартам

• Рекомендованный регламент: ежегодная проверка клапанов, рампы и датчиков; ежемесячная проверка электрических цепей и креплений.
• Чистка головы сгорания и пламенной трубы по состоянию; замена электродов и уплотнений в соответствии с эксплуатационной картой.
• Интеграция с системами удалённого мониторинга и автоматического управления — обеспечивает соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Преимущества для промышленного применения

• Высокая надёжность модульной схемы и возможность быстрого сервисного вмешательства;
• Точная модуляция мощности и стабильность факела при широком диапазоне нагрузок;
• Интегрированный пакет безопасности: датчик пламени, реле давления, двухступенчатые клапаны и опция контроля герметичности;
• Упрощённая замена ключевых компонентов — насосов, электродвигателя, сервоприводов и электродов.

Горелка CIB Unigas R75A рекомендуется для промышленных водогрейных и паровых котлов, где требуется высокая длительная надёжность, точная подстройка под нагрузку и соответствие современным требованиям безопасности и энергоэффективности.
