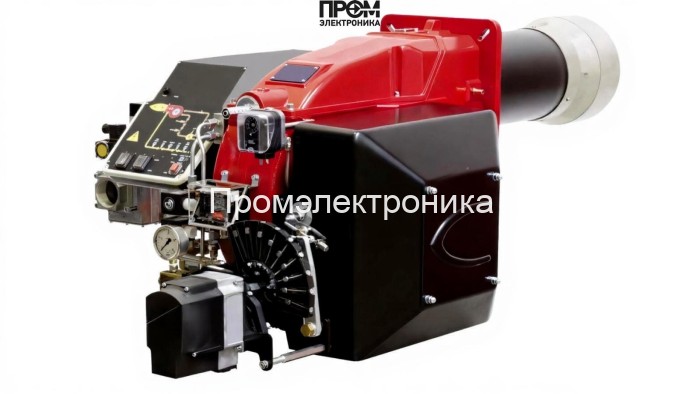

Газовая горелка CIB Unigas R75A M-.MD.S.RU.A.1.65.ES

Газовая горелка CIB Unigas R75A — технический обзор для проектировщиков и сервисных инженеров

Газовая горелка CIB Unigas R75A M-.MD.S.RU.A.1.65.ES — промышленное энергетическое решение класса «прогрессивное исполнение», сконструированное для непрерывной эксплуатации в котельных и технологических печах. Описание ориентировано на специалистов: указаны ключевые параметры, состав узлов и рекомендации по интеграции в системы автоматизации с учётом современных требований 2026 года по энергоэффективности и цифровой диагностике.

Ключевые характеристики

• Диапазон мощности: 320–2050 кВт — обеспечение стабильной отдачи при модулирующем режиме.
• Длина пламенной трубы: 503 мм — оптимизирована для стандартных камер сгорания.
• Электропитание: 220/380 В; электродвигатель: 3000 Вт; потребляемая мощность ~3500 Вт.
• Класс защиты: IP40; номинальный диаметр присоединения: DN65; масса — 90 кг.
• Рабочая температура: −10…+50 °C; расход газа: 34–217 нм³/ч; давление рампы: 1.5–43 мбар; противодавление: 0–12 мбар.

Состав основных узлов

Горелка выполнена по модульной схеме — каждый узел рассчитан на простую диагностику и замену. В состав стандартного комплекта и блоков обслуживания входят следующие элементы:

• Топливный насос и газовая рампа — обеспечивают корректное давление подачи и дозирование топлива в форсунки.
• Форсунки — формируют распределение газа по головке сгорания и влияют на геометрию факела.
• Клапаны запорные и предохранительные — обеспечивают аварийное перекрытие и герметичность системы.
• Трансформатор розжига и электроды — формируют устойчивую систему поджога при старте и при модуляции мощности.
• Датчик пламени и топочный автомат — контролируют наличие пламени и обеспечивают логику безопасности при нештатных режимах.
• Реле давления — контролирует соответствие давления топлива заданным параметрам и блокирует подачу при отклонениях.
• Сервопривод — управляет положением клапанов и дозировкой воздуха/газа в режимах модуляции.

Интеграция и автоматика

Блок электронного управления (ES) гарантирует согласование последовательностей розжига и остановки, предоставляет интерфейсы для интеграции в АСУ ТП и удалённой телеметрии. Рекомендована настройка параметров PID-регулирования для достижения минимальных выбросов при частичных нагрузках и быстрого перехода между режимами.

Эксплуатация и обслуживание

• Регламент: ежемесячная визуальная проверка, полугодовая диагностика уплотнений, ежегодная калибровка рампы и проверка электрических цепей.
• Сервисные узлы: электродвигатель, форсунки, клапаны, трансформатор розжига и датчик пламени — подлежат замене по износу с минимальным простоем.
• Рекомендуется применять процедуры цифровой диагностики 2026 года — мониторинг токов, вибрации и аналитика пусковых циклов для прогнозирования отказов.

Вывод

R75A сочетает высокую тепловую отдачу и модульную архитектуру узлов (топливный насос, форсунки, клапаны, датчик пламени, трансформатор розжига, электроды, реле давления, сервопривод, топочный автомат). Это обеспечивает удобную интеграцию в современные котельные проекты и позволяет снизить эксплуатационные затраты при повышенных требованиях к безопасности и энергоэффективности.
