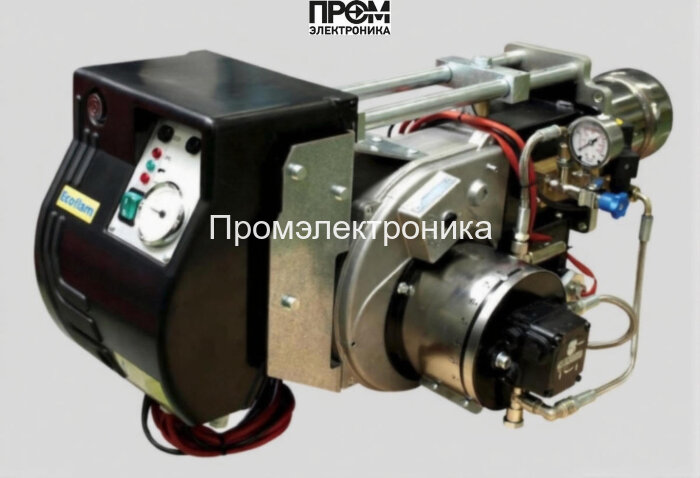

Мазутная горелка Ecoflam MAXFLAM 10 TL CV

Мазутная горелка Ecoflam MAXFLAM 10 TL CV — техническое описание и состав узлов

Ecoflam MAXFLAM 10 TL CV разработана как модульная промышленная горелка для надежной и экономичной работы в котельных и теплогенераторах средней мощности. Конструкция ориентирована на стабильное распыление вязких топлив при диапазоне мощности 68–136 кВт и обеспечивает повторяемость рабочих параметров при противодавлении до 2 мбар. Описание составлено в техническом стиле с выделением ключевых компонентов и эксплуатационных параметров для быстрого принятия проектных решений.

Ключевые технические характеристики

• Тип топлива: мазут / дизельные аналоги; диапазон вязкости по паспорту.
• Мощность: 68–136 кВт; типичное применение — котлы до ~108,8 кВт.
• Длина пламенной трубы: 325 мм (удлинённая).
• Электропитание: 220/380 В; потребляемая мощность порядка 2300 Вт.
• Рабочие условия: температура от −10 до +60 °C; класс защиты IP40.

Состав и функциональные узлы горелки

Модель представляет собой набор согласованных модулей, каждый из которых выполняет критическую функцию процесса сгорания. В состав входят:

• топливный насос — шестерённого типа с мотор-редуктором (базовая настройка 20 бар) для стабильной подачи и точного поддержания давления топлива;
• форсунки — комплект промышленного распыления, рассчитанный на равномерное распределение топлива в камере сгорания;
• электроды — системы розжига и контроля ионизации пламени для быстрого запуска и диагностики горения;
• трансформатор розжига — обеспечивает высоковольтный импульс для надежного зажигания топлива в широком диапазоне вязкостей;
• датчик пламени — оптический/ионный сенсор для оперативного выключения при отсутствии стабильного горения;
• топочный автомат (панель управления) — программируемая логика управления последовательностью пуска, защит и диагностики;
• реле давления — контроль минимального/максимального давления топлива в магистрали с аварийной сигнализацией;
• клапан (топливный запорный клапан) — электромагнитный/механический узел для безопасного перекрытия подачи топлива;
• сервопривод — механизм регулирования положения воздушной заслонки и/или подачи топлива для точной настройки соотношения воздух/топливо.

Эксплуатация и техническое обслуживание

• Пусконаладочные работы: проверка герметичности топливной системы, контроль давления на насосе, функциональная проверка трансформатора розжига и датчика пламени.
• Профилактика: замена фильтров, инспекция форсунок и электродов, проверка реле давления и целостности клапанов согласно регламенту.
• Диагностика: использование штатной автоматики для логирования ошибок, тестов розжига и контроля параметров в реальном времени.

Технический комплект Ecoflam MAXFLAM 10 TL CV обеспечивает сочетание надежности, простоты обслуживания и соответствия современным требованиям по экономичности и безопасности работы. Для подбора опций, модернизации узлов и сервисного сопровождения рекомендуется сотрудничество с официальным поставщиком и сервисным партнёром.
