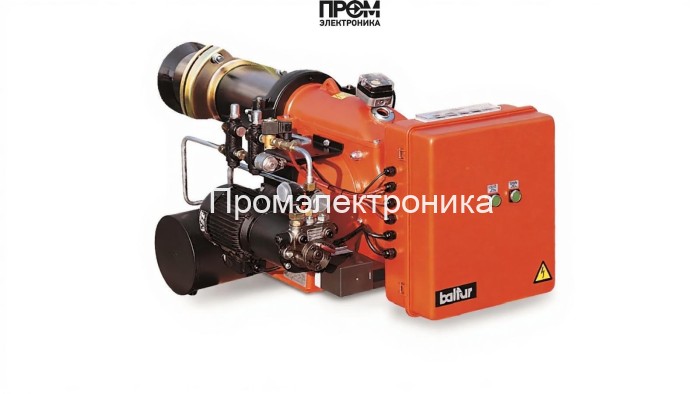

Мазутная горелка Baltur BT 100 DSNM-D 100

Мазутная горелка Baltur BT 100 DSNM-D 100 — техническое описание и состав узлов

Представленное решение — промышленная двухступенчатая мазутная горелка Baltur BT 100 DSNM-D 100, спроектированная для надежной и длительной эксплуатации в котельных и технологических тепловых установках. Конструкция ориентирована на простой монтаж, оперативное обслуживание и стабильную работу при напряжении питания 380 В. Продукт оптимизирован под современные требования энергоэффективности и безопасности, включая цифровую автоматику управления и механизмы защиты, соответствующие промышленным стандартам.

Ключевые технические параметры

• Мощность: 558–1116 кВт (две ступени регулирования);
• Расход топлива: 50–100 кг/ч; противодавление: 0–11 мбар; длина пламенной трубы: 400 мм;
• Электропитание: 380 В, потребляемая мощность: 13 400 Вт, электродвигатель вентилятора: 550 Вт;
• Класс пылевлагозащиты: IP40; уровень шума: 78 дБ; масса: 90 кг; габариты: 132×86×56 см.

Состав основных узлов (обязательные элементы)

• Топливный насос — шестеренчатого типа, самовсасывающий, с отсечным клапаном и регуляторами подачи топлива на 1 и 2 ступени; обеспечивает требуемый расход и давление топлива на форсунки;
• Форсунки — распылительные элементы подбираются по вязкости и режиму работы; конструкция допускает быструю замену без демонтажа горелки;
• Топочный автомат (блок управления) — микропроцессорный контроллер EN230 с последовательностью запуска, диагностикой и световой индикацией; реализует логику двухступенчатого управления;
• Датчик пламени — фоторезистивный элемент контроля наличия пламени, интегрирован с блоком управления для мгновенной защиты и блокировки при отказе;
• Трансформатор розжига — высоковольтный (≈12 кВ) источник искры для электродов поджига, обеспечивает надежный и стабильный запуск;
• Реле давления — контроль противодавления и аварийная сигнализация при выходе параметров за допустимые пределы;
• Сервопривод воздушной заслонки — электрический сервопривод обеспечивает точную регулировку воздуха и автоматическое закрытие в режиме ожидания;
• Клапан (отсечной/предохранительный) — обеспечивает герметичную остановку подачи топлива при аварии или останове горелки;
• Электроды поджига и контроля — износоустойчивые материалы, легко подлежат обслуживанию и замене в полевых условиях.

Эксплуатация и сервис

• Рекомендуется регулярная проверка фильтров, состояния форсунок и электродов, контроль работы датчика пламени и трансформатора розжига;
• Профилактическая чистка головки и вентилятора продлевает ресурс и сохраняет КПД горелки;
• Обслуживание проводить квалифицированным персоналом с использованием рекомендованных заводом-изготовителем деталей.

Baltur BT 100 DSNM-D 100 обеспечивает сочетание высокой теплопроизводительности, модульной конструкции и современных средств контроля — оптимальное решение для промышленных и коммунальных котельных, где требуется надежное и безопасное сжигание тяжёлых жидких топлив.
