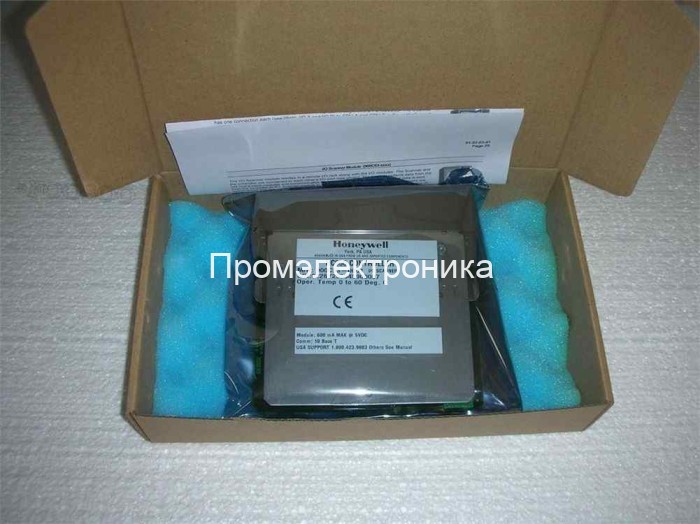

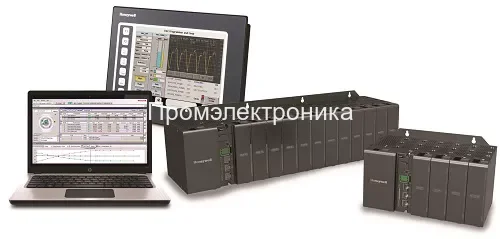

Контроллер Honeywell HC900

Бренды

Honeywell

• Архитектура без резервированияи с резервированием.

• ПИД-регулирование с усовершенствованной автонастройкой Accutune III.

• До 1920 сигналов с помощью выносных входных и выходных модулей

• Программирование булевой логики.

• Ассортимент из более 100 алгоритмов.

• Усовершенствованные математические функции с плавающей точкой.

• Обширный мониторинг тревожной сигнализации и событий.

• До 960 изолированных аналоговых входов.

• Выносные шасси входных и выходных модулей с подключением проводными или волоконно-оптическими кабелями для увеличения дистанции.

• Установка/Извлечение модулей при включенном электропитании.

• Светодиодные индикаторы вкл/выкл

• Графическое конфигурирование функциональных блоков – 400, 2000 или 5000 блоков.

• Быстрое обновление – 27 мс для логических сигналов, 0,5 сек для аналоговых.

• Открытый интерфейс 10MB или 10/100MB Ethernet используя Modbus/TCP.

• Одноранговая связь через Ethernet

• Сообщение о тревожной сигнализации/события по электронной почте с приоритетом

• Программаторы заданий линейного изменения/выдержки

• Планировщики заданий с несколькими выходами

• Задатчики последовательности с 16 выходами каждый

• Параметры чтения/записи Modbus, назначаемые либо в фиксированные, либо в пользовательские адреса для доступа с помощью диспетчерского программного обеспечения и программного обеспечения ЧМИ (HMI)

• Инициатор Modbus TCP

• Функциональные блоки потока газа согласно спецификациям Американской газовой ассоциации

• Блок календаря для запуска событий

•Для поддержки широкого диапазона требований поставляется монтируемый в шасси контроллер HC900 с тремя типоразмерами шасси с 4, 8 или 12 слотами в/в в каждом.

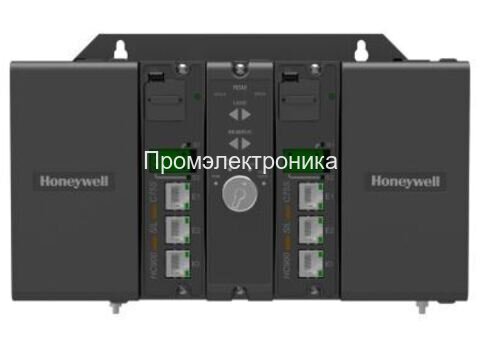

• Резервированные контроллеры C70R используют отдельное шасси контроллера для устройств ЦПУ без локальных входов/выходов. Два источника питания обеспечивают раздельное питание ЦПУ. Модуль переключателя резерва резервированного контроллера предоставляет информацию о состоянии и выполняет изменение режима.

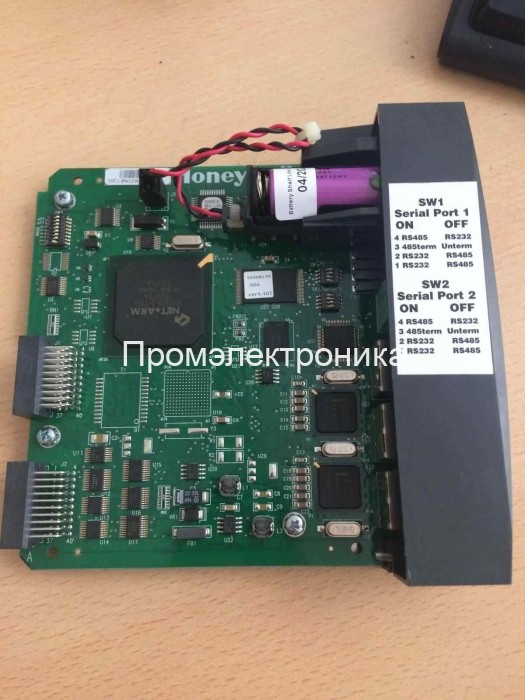

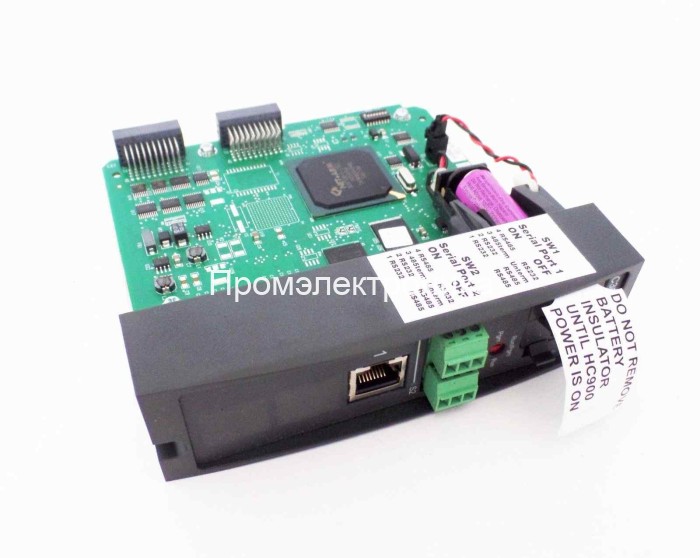

Модули ЦПУ

Доступные опции ЦПУ для контроллера HC900 включают:

- C30 и C50 для применения без резервирования.

- C70 для резервированных сетей

- C70R для применения резервированного ЦПУ и резервированных сетей.

• Все модули ЦПУ HC900 изготавливаются на основе 32- разрядного микропроцессора NS9750 ARM9. Файлы операционной системы и конфигурации хранятся в 4МБ флэш-памяти организованной как 2097152 16-разрядных слов.

• Все модули ЦПУ HC900 осуществляют обмен данными по протоколу Ethernet с открытой связностью для организации доступа из различных программных приложений ЧМИ (HMI) и SCADA, а также для одноранговой связи с целью межконтроллерного обмена данными управления. C70 и C70R имеют порты резервированного Ethernet для приложений с высоким уровнем готовности сети.

• Модули ЦПУ HC900 используют метод двойного сканирования для обработки быстрого дискретного сканирования и нормального сканирования аналоговых входов в одной интегрированной среде управления. Оба сканирования поддерживают широкий выбор вычислительных алгоритмов функциональных блоков, а также настраиваемый пользователем порядок последовательности выполнения.

• Устройства ЦПУ HC900 используют флэш-память для долговременного хранения программы пользовательской конфигурации, а память с батарейной поддержкой для хранения динамических данных, что позволяет выполнять восстановление после ошибки вызванной отключением электропитания или другими событиями.

Сканеры в/в

Выносные в/в HC900 обрабатываются и взаимодействуют с основным модулем ЦПУ посредством модуля сканера выносных в/в. Имеются два модуля сканера в/в: однопортовая модель для систем ЦПУ без резервирования, и двухпортовая модель для резервированных систем ЦПУ.

Адресация сканера в системе с несколькими шасси осуществляется с помощью установок DIP-переключателя.

Входы и выходы – Для наличия выбора при создании специализированных решений управления имеются различные модули в/в. Они включают:

• 8-канальные модули универсального аналогового входа. На модуле могут быть реализованы разнородные входы, которые могут включать разнообразные типы термопар, резистивные датчики

температуры, сопротивление в омах, напряжение или милливольты – все просто назначаются с помощью средства конфигурирования «Конструктор гибридного управления».

Превосходная межканальная изоляция упрощает выполнение монтажа и позволяет сэкономить на внешней изолирующей аппаратуре.

• 16-канальный модуль аналогового входа высокого уровня: каждый сигнал конфигурируется для В или мА. Межканальная изоляция.

• 4-канальный модуль изолированного аналогового выхода: Каждый поддерживает сигнал от 0 до 20 мА.

• 8-канальный модуль аналогового выхода. Изолирован двумя группами по 4 канала. Поддерживает сигнал от 0 до 20 мА.

• 16 канальный модуль аналогового выхода. Изолирован четырьмя группами по 4 канала. Поддерживает сигнал от 0 до 20 мА.

• 16-канальные модули дискретного входа: Тип «замыкание контакта», типы напряжение пост. тока и напряжение перем. тока.

• 32-канальный модуль дискретного входа: Напряжение пост. тока

• 8-канальные модули дискретного выхода перем. тока и 16-канальные модули дискретного выхода пост. тока

• 32-канальный дискретный выход: Напряжение пост. тока

• 8-канальный модуль выхода реле: четыре реле с перекидными контактами (вид C) и четыре с нормально разомкнутыми (вид A).

• 4 канальный модуль входов / выходов импульсов / частоты /положения

Установка и извлечение модулей

при включенном питании – Для упрощения технического обслуживания контроллер HC900 поддерживает установку и извлечение модулей в/в из шасси без отключения электропитания от контроллера. Каждая плата при установке распознается контроллером и автоматически конфигурируется.

Клеммные блоки в/в – Клеммные блоки из 20 клемм поставляются с винтовыми клеммами в исполнении с изолирующими перегородками или Евро исполнения. Имеется место для этикетки модуля для идентификации полевой проводки. Для определенных модулей большой емкости имеется клеммный блок с 36 клеммами в Евро исполнении.

Выносные в/в – Шасси в/в могут быть вынесены с помощью выделенного Ethernet 10/100Base-T соединения на расстояние до 300 метров (984 футов) от контроллера до наиболее удаленного шасси в/в с помощью двух коммутаторов Ethernet. Применение волоконно-оптического кабеля увеличивает расстояние до 1500 метров.

Выносные клеммные панели –

Имеются дополнительные монтируемые на DIN-рейке выносные клеммные панели (RTP) для использования с заранее проложенными кабелями для уменьшения времени монтажа и трудозатрат. Имеются RTP типов: аналоговый вход, выход реле, дискретный вход, дискретный выход, аналоговый выход.

Резервированное электропитание – Второй (резервный) модуль электропитания может быть добавлен в каждое шасси котроллера HC900. Имеется шасси расширения, которое расширяет стандартное шасси в/в, чтобы сделать возможной установку второго (резервного) источника питания и модуля состояния электропитания.

Шасси
Шасси с 4 слотами в/в 900R04 – 0001
Шасси с 8 слотами в/в 900R08 – 0101
Шасси с 12 слотами в/в 900R12 - 0101
Шасси с 8 слотами – Резервированное питание 900R08R - 0101
Шасси с 12 слотами – Резервированное питание 900R12R - 0101
Резервированное шасси ЦПУ 900RR0 - 0001
Контроллеры
Контроллер C50 ЦПУ, ПО конфигурирования и документация 900C51 – 00XX-00
Контроллер C50 ЦПУ 900C52 – 00XX-00
Контроллер C30 ЦПУ, ПО конфигурирования и документация 900C31 – 00XX-00
Контроллер C30 ЦПУ 900C32 – 00XX-00
Контроллер C70 ЦПУ, ПО конфигурирования и документация 900C71-00XX-00
Контроллер C70 ЦПУ 900C72-00XX-00
Контроллер C70R ЦПУ, ПО конфигурирования и документация 900C71R-0000-XX
Контроллер C70R ЦПУ 900C72R-0000-XX
Модуль переключения резерва 900RSM - 0001
Сканер в/в - 2 порта (1 на шасси в/в) 900C73R-0000-XX
Сканер в/в (для выносного шасси) 900C53 – 00XX-00
Модуль состояния резервированного питания 900PSM - 0001

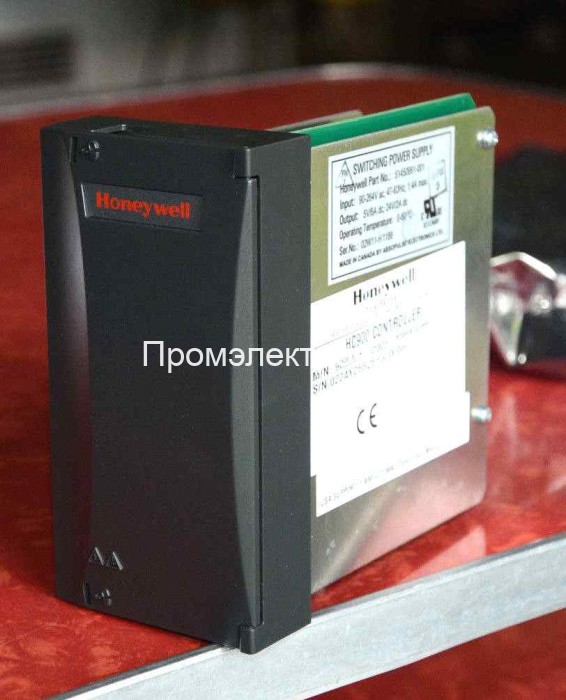

Источники питания
120/240 В перем. тока, 60 Вт 900P01 -0001
120/240 В перем. тока, 28 Вт 900P02 -0001
+24 В пост. тока 900P24-0001
Модули в/в

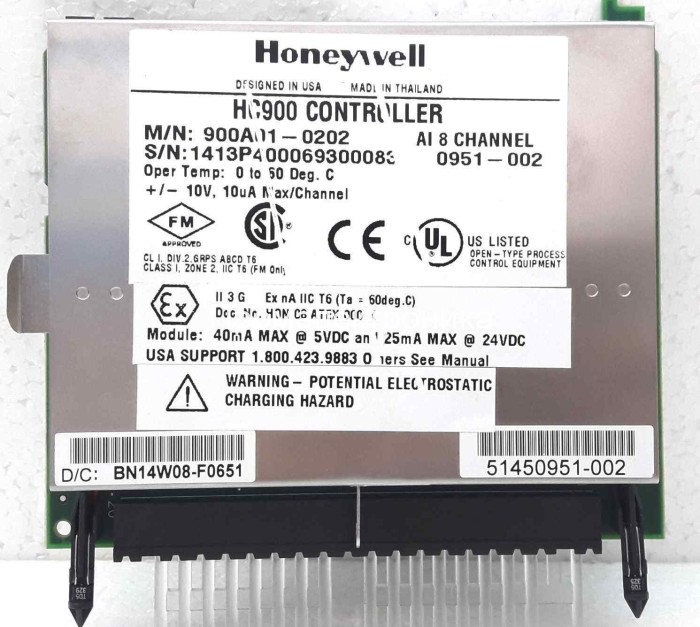

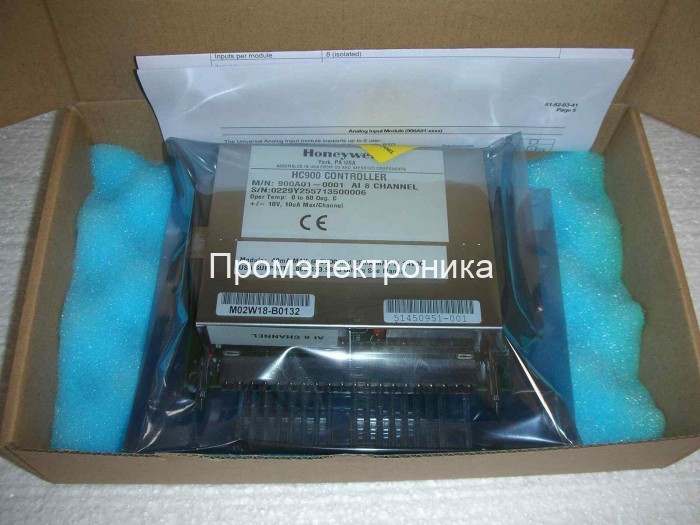

Аналоговый вход (8 каналов) 900A01 - 0102
Аналоговый вход высокого уровня (16 каналов) 900A16 - 0001
Аналоговый выход, от 0 до 20 мА, (4 канала) 900B01 -0101

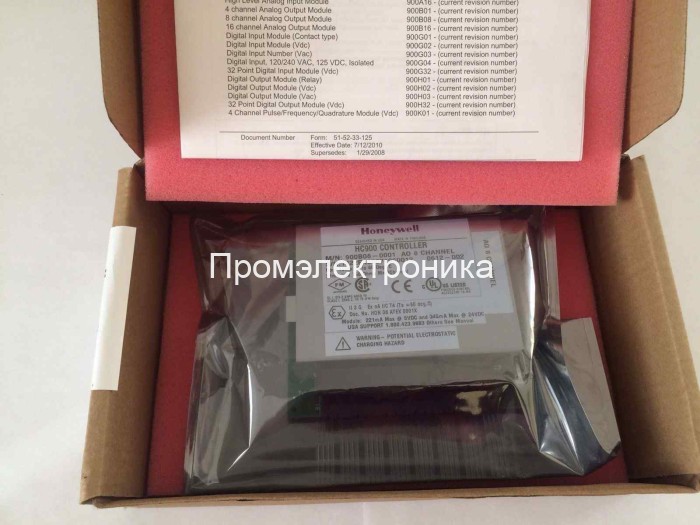

Аналоговый выход, от 0 до 20 мА, (8 каналов) 900B08 – 0001
Аналоговый выход, от 0 до 20 мА, (16 каналов) 900B16 - 0001
Дискретный вход, тип контакт, (16 каналов) 900G01 - 0102
Дискретный вход, 24 В пост. тока (16 каналов) 900G02 - 0102
Дискретный вход, 24 В пост. тока (32 канала) 900G32 - 0001

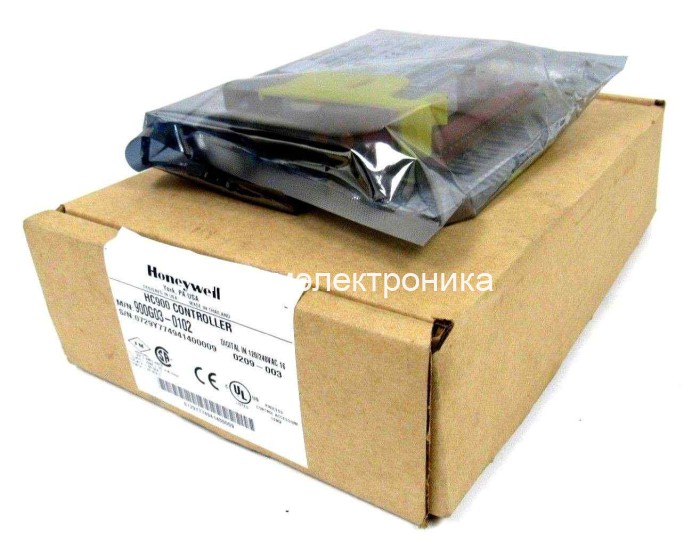

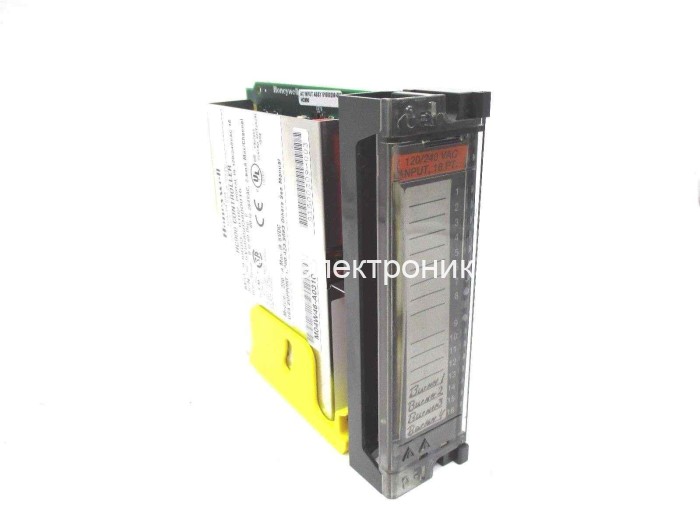

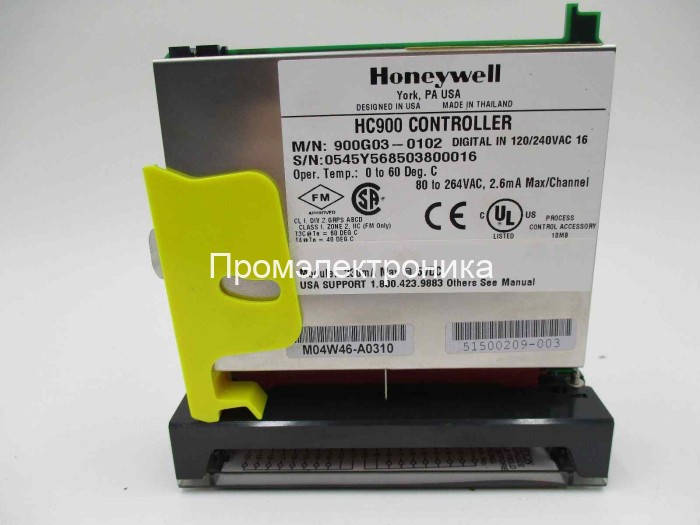

Дискретный вход, 120/240 В перем. тока, (16 каналов) 900G03 - 0102
Дискретный выход, тип реле (8 каналов) 900H01 - 0102
Дискретный выход, 24 В пост. тока (16 каналов) 900H02 - 0102
Дискретный выход, 24 В пост. тока (32 канала) 900H32 - 0001
Дискретный выход, 120/240 В перем. тока (8 каналов) 900H03 - 0102
Импульсный/Частоты/Положения 900K01 - 0001

Компоненты в/в

Клеммный блок низкого напряжения (тип Евро) 900TEK - 0001
Клеммный блок низкого напряжения (тип с изолирующими
перегородками)
900TBK -0001
Клеммный блок высокого напряжения (тип Евро) 900TER - 0001
Клеммный блок высокого напряжения (тип с изолирующими
перегородками)
900TBR - 0001
Клеммный блок высокой плотности 900TCK - 0001
Выносная клеммная панель (RTP) аналогового входа 900RTA - L001
Компоненты в/в
Выносная клеммная панель (RTP) выхода реле 900RTR - H001
Выносная клеммная панель (RTP) DI, DO, AO 900RTS - 0001
Кабель RTP низкого напряжения (1.0 м, 3.28 фут) 900RTC - L010
Кабель RTP низкого напряжения (2.5 м, 8.2 фут) 900RTC - L025
Кабель RTP низкого напряжения (5.0 м, 16.4 фут) 900RTC - L050
Кабель RTP высокого напряжения (1.0 м, 3.28 фут) 900RTC - H010
Кабель RTP высокого напряжения (2.5 м, 8.2 фут) 900RTC - H025
Кабель RTP высокого напряжения (5.0 м, 16.4 фут) 900RTC - H050
Кабель RTP высокого напряжения (1.0 м, 3.28 фут) 900RTC - 3210
Кабель RTP высокого напряжения (2.5 м, 8.2 фут) 900RTC - 3225
Клеммная крышка блока-заполнителя 900TNF - 0001
Клеммный зажим экрана (упаковка из 2) 900TSS - 0001
Перемычки клеммного блока (10, 2-позиционные перемычки) 900J02 - 0001
Перемычки клеммного блока (10, 10-позиционные перемычки) 900J10 - 0001
Руководства
Полный комплект документации на CD 900ME1-00XX-XX
Полный комплект документации, печатная копия – Английский язык 900ME2-00XX-XX
Программное обеспечение
ПО конфигурирования «Конструктор гибридного управления»(Designer HC) на CD 900W01-00XX-XX
ПО/документация «Сервисные программы гибридного управления»(Utilities HC) на CD 900W02-00XX-XX
Комплекты и принадлежности
Комплект расширения шасси, резервированное питание 900RPE-0001
Запасной комплект этикеток в/в 51452262-501
Комплект замены батареи 51500638-501
Кабель Ethernet (10 футов) 51451432-010
Кабель Ethernet (20 футов) 51451432-020
Кабель Ethernet «кроссовер» (20 футов) 51451996-020
Нульмодемный кабель 51404755-501
Нульмодемный кабель, используемый с 900C70R 50004820-501
Комплект резисторных шунтов 250 Ом (8/упак.) 51205995-501
Коммутирующий концентратор Ethernet (8 портов) 50008930-001
Источник питания 24 В пост. тока 51452041-501

Интерфейс оператора
559-T12, Тип 12 559T12-00XX-XX
559-T4, Тип 4 559T04-00XX-XX
1042 с накопителем на гибком диске 10420F-00XX-XX
1042 с накопителем «ZIP» 10420Z-00XX-XX
ПО управления TREND TMPCON5
Принадлежности и комплекты ввода/вывода
559-T12 мембранная клавиатура 51404493-501
559-T12 монтажный комплект 51404524-501
559-T12 Крышка интерфейса оператора (Тип 4X) 51500452-501
559-T12 Узел лицевой панели и футляр 51404551-501
Принадлежности и комплекты интерфейса оператора
559-T4 Прокладка панели 51451315-501
559-T4 Комплект соединителя клавиатуры 51404533-502
559-T12/T4 Цветной ЖК-дисплей с подсветкой 51404528-501
559-T12/T4 Плата инвертора 51404597-501
559-T12/T4 Соединитель интерфейс оператора - контроллер 51404600-501
559-T12/T4 Кабельный комплект 51404797-501
559-T12/T4 Лампа дисплея на замену 51404610-501
1042 «Zip» привод на замену/Комплект модернизации 51451948-501
1042 Комплект крепления интерфейса оператора с насечкой 51452136-501
1042 Комплект запчастей техобслуживания интерфейса оператора 51451582-501

ВНИМАНИЕ: Перед монтажом обязательно проверьте ваши номера моделей для совместимости. Для полной совместимости системы HC900 все компоненты должны иметь соответствующие номера моделей.

Формат номера модели каждого компонента - XXXXXXX–XXYY-ZZ. Например, номер модели ЦПУ HC900 - 900C71R-0000-40. Для резервированных систем ЦПУ должны соответствовать номера ZZ номеров моделей компонентов. Для нерезервированных систем ЦПУ должны соответствовать номера YY номеров моделей.

Отрасли применения:

• Химическая промышленность, в том числе производство продуктов тонкой химии, пластмасс и резины
• Фармацевтика и косметика
• Энергетика (за исключением
ядерной)
• Цементная и стекольная
промышленность
• Целлюлозно-бумажная
промышленность
• Горнодобывающая и
металлургическая промышленность
• Водоснабжение и очистка сточных
вод
• Пищевая промышленность
• Термообработка

Типичные области применения:

• Системы управления горелками (например печи различного назначения, котлы, подогреватели, реакторы, кальцинаторы, сушилки, термические окислители, плавильные установки,мусоросжигательные заводы, промышленные нагреватели, испарители)
• Управление горением
• Текущий контроль трубопроводов
• Предотвращение утечек
• Перевозки наземным транспортом
• Очистка сточных вод
• Автоматизация терминалов
• Системы аварийного останова
• Системы пожарной и газовой сигнализации
