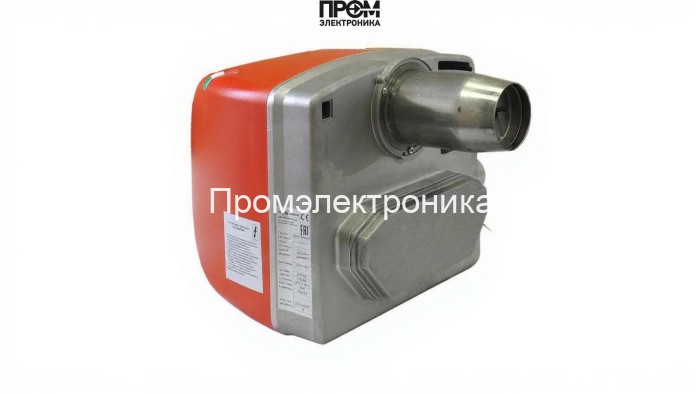

Техническое описание: керосиновая горелка CIB Unigas LO90 K

Керосиновая горелка CIB Unigas LO90 K — промышленный модуль горения для систем отопления и технологических печей, рассчитанный на стабильную работу в диапазоне мощности 35–85 кВт. Конструкция спроектирована как одноступенчатая система с удлинённой пламенной трубой 149 мм, обеспечивающей глубину факела и равномерную передачу тепла в топку при противодавлении 0–2,5 мбар. Электропитание 220 В, класс защиты IP40, рабочая температура от −10 до +50 °C.

Ключевые технические параметры

• Мощность: 35–85 кВт (одна ступень)
• Расход топлива: 2–7 кг/ч
• Длина пламенной трубы: 149 мм (удлинённая)
• Электропитание: 220 В, потребляемая мощность до 400 Вт
• Электродвигатель: 100 Вт
• Вес: 14 кг; габариты: 44.3 × 30.4 × 29.1 см
• Класс защиты: IP40; место производства и бренд: Италия — CIB Unigas

Состав узлов и функциональные элементы

Горелка представляет собой компактный модуль, где каждая деталь оптимизирована для надежной и безопасной работы. В состав основной комплектации входят следующие критически важные узлы:

• Топливный насос — подаёт керосин под заданным давлением, обеспечивает стабильный расход 2–7 кг/ч и равномерную подачу к форсункам.
• Форсунки — формируют струю топлива для оптимального распыла и смешения с воздухом, что повышает КПД и снижает коптность.
• Датчик пламени — контролирует наличие стабильного факела и формирует сигнал для автоматики безопасности.
• Топочный автомат — блок управления стартом/стопом и последовательностью включения узлов, обеспечивает защиту при нештатных ситуациях.
• Трансформатор розжига — генерирует искру для поджига; спроектирован для длительного сервиса в циклах включения.
• Реле давления — следит за перепадом давления в камере сгорания, предотвращая режимы с обратным давлением выше допустимого.
• Сервопривод — регулирует положение клапана и подачу воздуха/топлива в интерфейсе с блоком управления.
• Клапан — запорный элемент топлива, срабатывающий при аварийных командах автоматики.
• Электроды — обеспечивают надежный поджиг и стабилизацию искрового разряда в широком диапазоне условий.

Эксплуатационные и сервисные рекомендации

• Периодическая проверка и очистка топливного фильтра каждые 500 моточасов.
• Профилактическая проверка электрических соединений, состояния электродов и трансформатора при пуско-наладке и ежегодно.
• Монтаж и наладку выполнять квалифицированным персоналом с настройкой давления и проверки сигналов датчика пламени и реле давления.

Применение CIB Unigas LO90 K оправдано там, где требуется компактная, надёжная керосиновая горелка с точным распределением топлива и долговечной электрической частью. Компоненты и инженерные решения обеспечивают высокую доступность оборудования и простоту обслуживания при промышленной эксплуатации.
