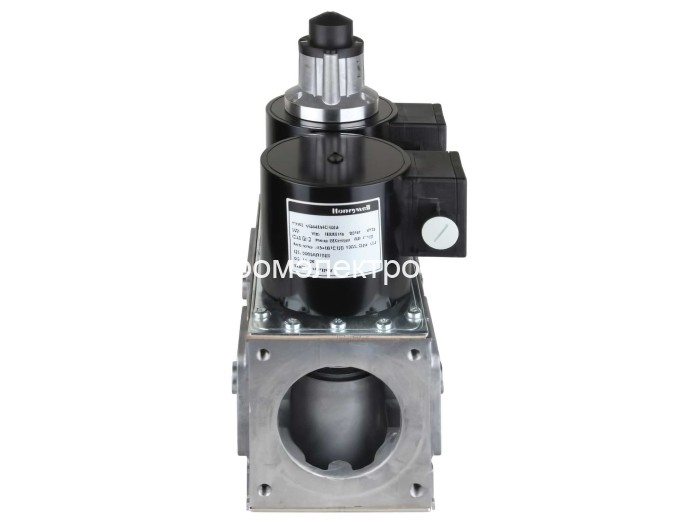

Honeywell VQ440MA1006

1. Общее описание газового клапана Honeywell VQ440MA1006

Газовый клапан Honeywell VQ440MA1006 — это комбинированный и полностью безопасный узел управления подачей газа, разработанный для соответствия самым строгим требованиям международных стандартов. Данное решение применяется во множестве газопотребляющих устройств:

• Дутьевые газовые горелки
• Атмосферные газовые котлы
• Плавильные печи
• Мусоросжигательные печи
• Промышленные нагревательные агрегаты
• Иные установки, работающие на газовом топливе

Клапан VQ440MA1006 оснащен двумя электромагнитными запорными клапанами класса “A” (V1 и V2), что гарантирует высокую степень безопасности при эксплуатации и быстрое (менее 1 секунды) перекрытие подачи газа. Благодаря сочетанию высоких технических характеристик и качественных материалов, устройство способно выдерживать длительные нагрузки без потери надежности.

Компания Промэлектроника, являясь официальным дилером Honeywell, предлагает оригинальные газовые клапаны VQ440MA1006, соответствующие сертификационным нормам и гарантирующие максимальную надежность. Все устройства сопровождаются необходимыми техническими документами и могут быть дополнительно укомплектованы узлами и аксессуарами для более точной настройки системы.

2. Ключевые преимущества и особенности конструкции

2.1. Два независимых электромагнитных клапана (V1 и V2)

1. V1 — клапан быстрого открывания (менее 1 секунды). При подаче напряжения на катушку сердечник поднимается и открывает проток газа.
2. V2 — может быть как быстрого открывания (менее 1 секунды), так и характеризованного открывания (регулируемое от 1 до 30 секунд), что дает возможность гибкого управления расходом газа.

Оба клапана относятся к классу “A”, что означает их высокую степень безопасности: при отключении электроэнергии клапаны мгновенно закрываются, перекрывая газ. Это особенно важно при эксплуатации в условиях, где любые утечки газа недопустимы.

2.2. Возможность установки дополнительных элементов

• Внутренний байпас для организации режима “высокий-низкий” (High-Low) пламени
• Пилотный клапан (встроенный или внешний) для точного контроля за подачей газа на запальник
• Вент-клапан для выпуска газа наружу в случае избыточного давления
• Минимальные и максимальные датчики давления (фланцевые) для защиты от падения или превышения давления в системе
• Система проверки клапана (Valve Proving System, VPS) для диагностики герметичности и корректной работы клапанов перед запуском горелки
• Концевые выключатели (CPI) для фиксации положения клапанов V1 и/или V2

Такой широкий функционал позволяет адаптировать газовый клапан Honeywell VQ440MA1006 к требованиям самых различных установок — от стандартных бытовых котлов до сложных промышленных печей, где критически важен мониторинг и управление технологическим процессом.

2.3. Удобный монтаж и подключение

• Подсоединение на входе и выходе: резьба Rp 1 1/2"
• Максимальное избыточное давление: 360 мбар
• Герметичность: IP54 при подключении через кабельный ввод PG11, возможность достижения IP65 при использовании DIN-разъема
• Рабочая температура окружающей среды: от -15 до +60 °C

Благодаря компактной и продуманной конструкции устройство легко устанавливается как в вертикальном, так и с отклонением ±90° от вертикали. Главное — обеспечить достаточно пространства (не менее 30 мм) между клапаном и ближайшими поверхностями (стеной, полом), чтобы упростить обслуживание и исключить перегрев.

2.4. Быстрозаменяемые катушки и ремонтопригодность

Катушки газового клапана VQ440MA1006 рассчитаны на постоянное питание (режим постоянной работы) и при необходимости быстро заменяются. Это снижает время простоя оборудования и упрощает техническое обслуживание. Кроме того, по завершении рекомендованного производителем срока эксплуатации (10 лет) устройство подлежит замене, что обеспечивает соответствие современным требованиям безопасности.

2.5. Регулировка расхода и ступенчатого давления

• Регулировка расхода: осуществляется вращением регулировочного винта на головке клапана (шестигранник под крышкой).
• Настройка “step pressure” (ступенчатого давления): позволяет задать давление “первой ступени”, при котором клапан приоткрывается, и затем плавно дооткрывается до полного расхода.

Такая многоступенчатая система управления потоком газа обеспечивает точную подачу топлива, снижает риск перегрева и исключает резкие скачки давления.

3. Технические характеристики

Ниже приведены основные параметры Honeywell VQ440MA1006, которые важны при выборе устройства под конкретные эксплуатационные условия:

1. Назначение: для газовых горелок различных типов
2. Максимальное избыточное давление: 360 мбар
3. Соединения:
   • Вход: Rp 1 1/2"
   • Выход: Rp 1 1/2"
4. Электропитание: 230 В
5. Рабочая температура: от -15 до +60 °C
6. Максимальное время открытия: 1 с (для быстрого открытия)
7. Потребляемая мощность: 46,5 Вт
8. Класс электромагнитных клапанов (V1 и V2): A
9. Класс пылевлагозащиты: IP54 при стандартном подключении (PG11)
10. Максимальный расход газа: 31 м³/ч
11. Вес: 11 кг

Использование высокопрочного литого алюминиевого корпуса, а также устойчивых к углеводородам уплотнений из NBR-резины обеспечивает долговечность и сохранение герметичности клапана при непрерывной работе.

4. Применение топливных насосов в составе горелок

При организации современного теплового или промышленного комплекса часто требуется использовать не только газ, но и жидкие виды топлива. В таких случаях в горелочных системах дополнительно устанавливаются топливные насосы, обеспечивающие подачу жидкого топлива (например, дизельного или мазутного) под необходимым давлением. Ниже рассмотрены ключевые аспекты применения топливных насосов в горелках и их взаимодействия с газовыми клапанами:

1. Стабильное давление подачи топлива. Топливный насос создает постоянное давление, необходимое для равномерного распыления и качественного смешения топлива с воздухом. В сочетании с газовыми клапанами (например, Honeywell VQ440MA1006) это позволяет гибко переключаться между разными типами топлива или организовывать резервный канал питания.
2. Универсальность оборудования. Многочисленные промышленные системы ориентированы на работу как с газом, так и с жидким топливом. Наличие топливного насоса в горелке открывает путь к эксплуатации установки в регионах с недостаточно стабильным газоснабжением или при необходимости быстро перейти на альтернативное топливо.
3. Экономия и оптимизация процессов. Благодаря возможности выбора наиболее доступного вида топлива, можно регулировать затраты на энергоресурсы. Топливный насос обеспечивает регулировку расхода и гарантирует стабильную работу даже при низком давлении в магистрали.
4. Повышенная безопасность. Современные топливные насосы оснащаются датчиками, клапанами и системами защиты, которые позволяют отслеживать и предотвращать аварийные ситуации (например, перегрев, чрезмерное давление). В сочетании с газовым клапаном Honeywell VQ440MA1006, имеющим двойную защиту (V1 и V2), общая степень безопасности значительно возрастает.
5. Удобство обслуживания. Регулярная замена фильтров, проверка и чистка форсунок (для жидкого топлива) — неотъемлемая часть профилактических мероприятий. С другой стороны, газовые клапаны требуют периодического осмотра и возможной замены уплотнительных деталей. Таким образом, скоординированное обслуживание насосно-горелочного комплекса минимизирует простои и повышает рентабельность производства.

Если вы используете газовый клапан Honeywell VQ440MA1006 совместно с топливным насосом для жидкого топлива, обязательно учитывайте совокупность требований к проектированию горелочных систем, нормам безопасности и рекомендациям производителей оборудования.

5. Сферы применения газового клапана Honeywell VQ440MA1006

1. Бытовые и коммерческие котельные. Клапан применяется в горелках атмосферных или дутьевых котлов, обеспечивая плавное и безопасное включение и выключение подачи газа.
2. Промышленные печи и термические агрегаты. Надежная запорная система для плавильных печей, термической обработки металлов, кирпичных обжиговых печей и других высокотемпературных процессов.
3. Мусоросжигательные установки. При сжигании твёрдых бытовых отходов или производственных отходов необходима стабильная температура горения и тщательный контроль подачи топлива. Honeywell VQ440MA1006 в сочетании с системой автоматизации прекрасно подходит для таких задач.
4. Химическая промышленность. В производстве химических реактивов и продуктов сжигание газа может потребоваться в различных технологических стадиях; клапан гарантирует безопасность и точное регулирование расхода.

6. Особенности монтажа и обслуживания

Правильная установка и регулярное техническое обслуживание газового клапана Honeywell VQ440MA1006 — залог продолжительной и безопасной работы системы:

1. Монтажное положение
   • Рекомендуемая установка — катушками вверх (вертикально).
   • Допустим наклон ±90° от вертикальной оси при сохранении зазора не менее 30 мм до стен или других поверхностей.
2. Подготовка фланцев
   • Важно не допускать попадания внутрь клапана пыли, стружки или других инородных тел.
   • Фланцы крепятся к трубам с использованием герметизирующих материалов (например, ленты ФУМ или качественных паст).
   • Гладкие прокладки должны быть правильно выровнены и не иметь повреждений.
3. Электрические подключения
   • При стандартном исполнении используется кабельный ввод PG11 с классом защиты IP54.
   • Для достижения IP65 необходимо применять DIN-разъем с соответствующим уплотнением.
   • Катушки клапанов рассчитаны на питание от сети 230 В, при этом важно соблюдать полярность и схемы заземления.
4. Регулярный осмотр
   • Проверяйте герметичность соединений и отсутствия утечек газа при каждом запуске и в ходе регулярного технического обслуживания.
   • Убедитесь в отсутствии механических повреждений корпуса.
   • Проводите диагностику системы проверки клапанов (VPS, если установлена) для своевременного выявления проблем.
5. Замена и ремонт
   • При необходимости можно заменить катушку либо выполнить ревизию уплотнений.
   • Рекомендуется полная замена клапана после 10 лет с момента ввода в эксплуатацию.
   • Все работы по обслуживанию и замене должны выполняться квалифицированным персоналом, имеющим допуск к таким видам работ.

7. Преимущества работы с компанией Промэлектроника

1. Официальный дилер Honeywell. Наша компания имеет подтвержденный статус официального представителя, что гарантирует оригинальность продукции и соответствие мировым стандартам качества.
2. Широкий ассортимент. У нас вы найдете не только газовый клапан Honeywell VQ440MA1006, но и множество других решений и аксессуаров для систем газоснабжения, автоматики горелок, топливных насосов.
3. Техническая поддержка. Мы обеспечиваем полный цикл консультационных услуг — от выбора подходящей модели до сервисного обслуживания и гарантийного ремонта.
4. Конкурентные цены. Работа напрямую с производителем позволяет нам предлагать выгодные условия покупки.
5. Оперативная доставка. Мы заботимся о сроках выполнения заказов, предоставляя различные варианты логистики в любой регион.
6. Гибкая система оплаты. Для удобства клиентов предусмотрены разнообразные способы платежей.

Если у вас остались вопросы или вам необходима помощь в подборе оборудования, обращайтесь к нашим менеджерам по электронной почте sales@prom-elec.com или через официальный сайт компании Промэлектроника. Мы оперативно ответим на все интересующие вопросы и поможем выбрать оптимальную конфигурацию для вашего проекта.

8. Практические рекомендации по эксплуатации

1. Соблюдайте рекомендованные параметры. Не превышайте указанные в документации максимальные значения расхода газа и давления — это может привести к преждевременному износу или аварийным ситуациям.
2. Используйте только оригинальные детали. При необходимости замены уплотнений, катушек или элементов байпаса применяйте только рекомендованные производителем Honeywell запчасти.
3. Проводите обучение персонала. Сотрудники, ответственные за эксплуатацию горелочных систем, должны быть знакомы с принципом работы клапана, правилами безопасности и порядком действий при внештатных ситуациях.
4. Резервные схемы. Важно предусмотреть альтернативные способы отключения подачи газа (к примеру, предохранительные клапаны и запорные краны) и размещать их таким образом, чтобы при сбоях питания или отказе электроники можно было быстро остановить процесс горения.

9. Актуальность и сертификация

Honeywell VQ440MA1006 соответствует всем действующим европейским и международным стандартам, включая EN 126 и другие профильные нормы, регламентирующие безопасность газового оборудования. Производитель заявляет о соответствии изделия классам “A” для shut-off valves (запорных клапанов), а также указывает на 10-летний срок службы в стандартных условиях эксплуатации (один цикл в минуту при постоянном питании катушек).

Благодаря надежности, ремонтопригодности и универсальности, газовый клапан VQ440MA1006 применяется во множестве отраслей и считается одной из наиболее удачных моделей в линейке Honeywell. Это подтверждается множеством положительных отзывов, отзывов экспертов отрасли и стабильным спросом со стороны промышленных предприятий.

10. Заключение

Газовый клапан Honeywell VQ440MA1006 — превосходный выбор для организации надежной, безопасной и высокоэффективной системы подачи газа в различных типах горелок и котлов. Его конструкция с двумя электромагнитными запорными клапанами класса “A” обеспечивает быстрый и точный контроль расхода и выключения газа, а широкий спектр дополнительных опций позволяет адаптировать клапан к специфическим требованиям проекта.

Компания Промэлектроника (официальный дилер Honeywell) предлагает полный комплекс услуг по подбору, поставке и обслуживанию данного оборудования. Мы предоставляем качественную продукцию, подтвержденную необходимыми сертификатами и гарантийными обязательствами, а также оказываем консультационную и сервисную поддержку.

Краткие итоги:

• Комбинированный газовый клапан Honeywell VQ440MA1006 идеально подходит для дутьевых горелок, атмосферных котлов, промышленных печей и мусоросжигательных установок.
• Два клапана класса “A” (V1 и V2) обеспечивают повышенную безопасность и гибкость настройки: быстрый или плавный запуск горения.
• Рабочие параметры: давление до 360 мбар, расход до 31 м³/ч, потребляемая мощность 46,5 Вт, температура окружающей среды от -15 до +60 °C.
• Простая интеграция с другими элементами системы: наличие байпаса, пилотного клапана, системы проверки клапанов, концевых выключателей.
• Поддержка жидкотопливных горелок благодаря совместимым топливным насосам, регулирующим подачу и давление жидкого топлива.
• Официальный дилер Honeywell — компания Промэлектроника, предлагает всю линейку оборудования, а также консультации и сервис. Связаться с нами можно по адресу sales@prom-elec.com.

Инвестируйте в безопасное и эффективное решение — выбирайте газовый клапан Honeywell VQ440MA1006 и будьте уверены в бесперебойной работе вашего оборудования долгие годы.
