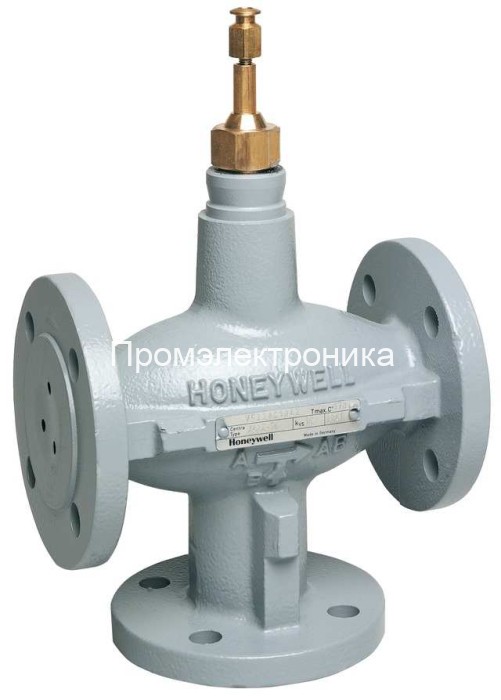

3-ходовой смесительный клапан Honeywell V5329C1059 (DN40, PN6) для точного регулирования потоков горячей и холодной воды в системах отопления, вентиляции и кондиционирования (ОВК). Чугунный корпус, шток 20 мм, температура среды 2...170°C.
Все описание
0
В наличии
В корзине
Быстрая доставка
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell в России, рада представить вашему вниманию высокоэффективный 3-ходовой линейный смесительный клапан Honeywell V5329C1059. Этот клапан специально разработан для обеспечения точного и плавного управления потоками холодной или горячей воды в современных и требовательных системах теплоснабжения, вентиляции и кондиционирования воздуха (ОВК). Его основная задача – смешивание потоков рабочей среды для достижения и поддержания заданной температуры с высокой степенью точности.

Область применения клапана Honeywell V5329C1059:

Клапан Honeywell V5329C1059 является незаменимым элементом в инженерных системах, где требуется надежное смешительное регулирование. Он находит свое применение:

  • В системах централизованного и индивидуального теплоснабжения для регулирования температуры теплоносителя, подаваемого в радиаторы, конвекторы или системы теплого пола.
  • В вентиляционных установках для управления температурой приточного воздуха путем регулирования подачи горячей воды в калориферы или холодной воды в охладители.
  • В системах кондиционирования воздуха для поддержания комфортного микроклимата в помещениях различного назначения.
  • Для управления температурой в контурах теплообменных аппаратов, обеспечивая их стабильную и эффективную работу.

Ключевые особенности и преимущества Honeywell V5329C1059:

  • Высокоточное смешивание: Конструкция клапана обеспечивает прецизионное смешивание двух потоков воды, что критически важно для поддержания комфортных температурных параметров и общей энергоэффективности системы.
  • Исключительная прочность и долговечность: Корпус клапана V5329C1059 изготовлен из высококачественного серого чугуна (марка GG25). Этот материал гарантирует превосходную механическую прочность и длительный срок службы даже в сложных эксплуатационных условиях. Фланцевые соединения, выполненные в соответствии со строгим стандартом ISO 7005-2, обеспечивают абсолютно надежное и герметичное подключение клапана к системе трубопроводов.
  • Надежность внутренних компонентов: Седло клапана выполнено как единое целое с корпусом, что повышает его структурную целостность. Тарелка и шток клапана изготовлены из коррозионностойкой нержавеющей стали. Такое решение значительно повышает износостойкость и сопротивление коррозии, существенно продлевая общий срок эксплуатации клапана. Дополнительно, металлическое уплотнение седла вносит вклад в увеличение ресурса работы.
  • Оптимизация для систем PN6: Клапан данной модели рассчитан на номинальное (статическое) давление PN6, что делает его идеальным и экономически обоснованным выбором для гидравлических систем с соответствующими рабочими параметрами.
  • Широкий диапазон рабочих температур: Клапан способен работать с рабочей средой, температура которой находится в диапазоне от +2°C до +170°C. Это позволяет применять его как для систем холодоснабжения, так и для систем горячего водоснабжения и отопления, включая работу с перегретой водой в установленных пределах давления:
    • При температурах среды от +2°C до +120°C, максимально допустимое давление составляет 600 кПа.
    • В диапазоне температур от +120°C до +150°C, максимальное давление не должно превышать 540 кПа.
    • Для температур от +150°C до +170°C, предел давления составляет 510 кПа.
  • Технические параметры: DN40 и kVs 25: Модель V5329C1059 имеет условный проход (номинальный диаметр) DN40 и внушительный коэффициент пропускной способности kVs 25 м³/ч. Эти характеристики делают клапан подходящим для решения широкого спектра задач по регулированию водных потоков в средних и относительно крупных инженерных системах.
  • Высокая степень герметичности: Уплотнение штока выполнено с использованием конусных колец из PTFE (фторопласта), дополненных пружиной. Такая конструкция обеспечивает эффективное самоцентрирующееся уплотнение, минимизируя риск протечек по штоку и продлевая срок службы уплотнительного узла. Герметичность самого клапана в закрытом состоянии также соответствует высоким стандартам: максимальная утечка через закрытый участок А-АВ составляет не более 0.5% от значения kVs, а через участок В-АВ – не более 1% от kVs.
  • Стабильность и точность регулирования: Клапан обладает отношением регулирования 50:1, что гарантирует точное поддержание заданных параметров в широком диапазоне изменения нагрузок в системе. Полный ход штока составляет 20 мм, обеспечивая плавное изменение проходного сечения.
  • Совместимость с различными приводами Honeywell: Клапан V5329C1059 универсален в плане управления. Он может агрегатироваться с различными типами электрических приводов Honeywell, включая популярные серии ML6420A, ML6425A/B, ML7420A, ML7425A/B (с управляющим усилием 600Н), а также более мощными приводами M6421A, M7421A (с усилием 1800Н). Кроме того, возможна установка пневматических исполнительных устройств серии MP953. Такая гибкость позволяет легко интегрировать клапан в системы автоматизации любого уровня сложности.
  • Простота монтажных работ: Продуманная конструкция клапана и использование стандартизированных фланцевых присоединений значительно облегчают процесс монтажа и последующего технического обслуживания, сокращая время и затраты на эти операции.

Детальные технические характеристики Honeywell V5329C1059:

  • Принцип действия клапана: При перемещении штока клапана вверх происходит постепенное закрывание проходного сечения участка А-АВ. Это означает, что при подаче управляющего сигнала, вызывающего подъем штока, поток рабочей среды через порт А будет уменьшаться, в то время как поток через порт В (при соответствующей гидравлической обвязке, типичной для смесительных узлов) будет пропорционально увеличиваться.
  • Характеристика регулирования расхода: Клапан имеет постоянное значение условного прохода на участке А-АВ, в то время как участок В-АВ характеризуется линейной зависимостью расхода от положения штока. Это обеспечивает предсказуемое и точное управление температурой смешанного потока.
  • Максимально допустимая разность температур при циклической подаче холодной и горячей воды на входы клапана составляет 60K (60°C).
  • Максимальный перепад давления (ΔPmax) на клапане: Для корректной работы клапана V5329C1059 (DN40, PN6) важно учитывать максимально допустимый перепад давления, который он может выдержать в закрытом состоянии, в зависимости от используемого привода:
    • При использовании с электрическими приводами серий ML6420A, ML6425A/B, ML7420A, ML7425A/B (с усилием 600Н): максимальный перепад давления составляет 480 кПа. Данное значение определяется характеристиками привода и клапана, и оно ниже общего ограничения для клапанов V5329C (PN6) в 600 кПа.
    • При комплектации электрическими приводами серий M6421A, M7421A (с усилием 1800Н): максимальный перепад давления может достигать 600 кПа, что соответствует специальному ограничению для клапанов V5329C.
    • В случае применения пневматических приводов серии MP953, конкретные значения максимального перепада давления будут зависеть от выбранной модели привода и характеристик его пружины, однако они также не должны превышать 600 кПа для клапанов V5329C.

Важные рекомендации по установке и эксплуатации:

  • Качество рабочей среды (воды): Используемая в системе вода должна строго соответствовать требованиям стандарта VDI 2035 или аналогичным нормативным документам. Это поможет предотвратить образование накипи, шлама и коррозионных процессов внутри клапана и системы в целом.
  • Пространственная ориентация при монтаже: Не рекомендуется устанавливать клапан таким образом, чтобы его шток был направлен вниз (находился ниже горизонтальной оси). Предпочтительной является установка штоком вертикально вверх или горизонтально.
  • Соблюдение направления потока: Движение рабочей среды через клапан должно строго соответствовать направлению, указанному стрелкой на его корпусе. Для смесительных клапанов особенно важно корректно подключить входные (А, В) и выходной (АВ) патрубки.
  • Защита от механических загрязнений: Настоятельно рекомендуется предусматривать установку сетчатого фильтра на трубопроводе непосредственно перед клапаном. Это позволит защитить прецизионные внутренние компоненты клапана от повреждения механическими примесями (песок, ржавчина, сварочный грат), что значительно продлит срок его безотказной службы.
