Honeywell V5329A1087
Honeywell V5329A1087
Honeywell
Honeywell
Honeywell V5329A1087
Honeywell V5329A1087
Артикул:V5329A1087
Характеристики
Бренды
Honeywell
Все характеристики

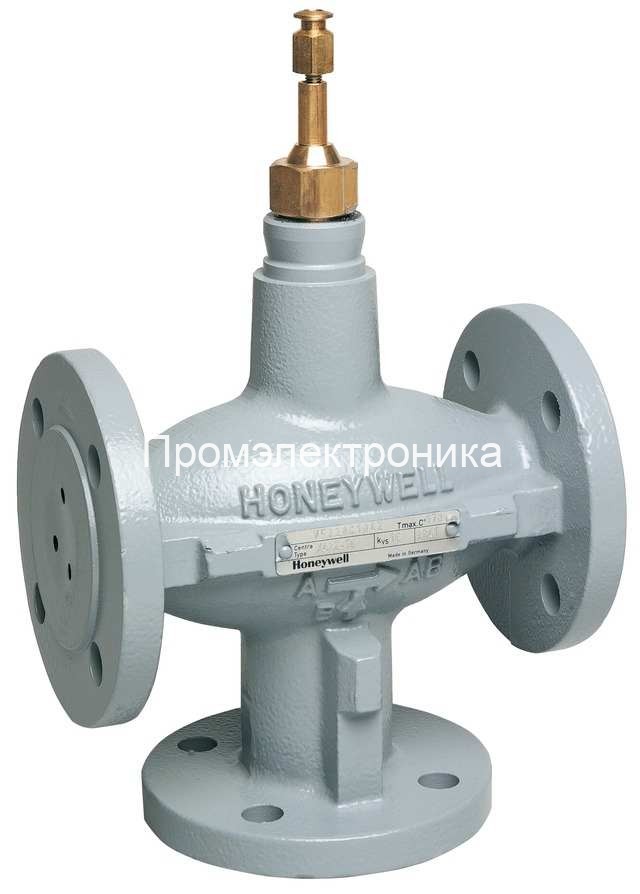

Промышленный 3-ходовой линейный клапан Honeywell V5329A1087 (DN80, PN16) предназначен для высокоточного модулирующего регулирования потоков горячей и холодной воды в диапазоне температур от 2…170 ∘ C. Применяется в сложных системах отопления, вентиляции, кондиционирования воздуха (HVAC) и централизованного теплоснабжения. Корпус выполнен из прочного чугуна GG25, шток – из нержавеющей стали, обеспечивая долгий срок службы. Ход штока составляет 20 мм. Гарантирует высокую герметичность и стабильность характеристик
Все описание
0
В наличии
В корзине
Быстрая доставка
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Высокопроизводительный 3-ходовой линейный клапан Honeywell V5329A1087: прецизионное управление в промышленных системах

В современной инженерии систем жизнеобеспечения зданий и промышленных технологических процессов ключевую роль играет точность и надежность регулирующей арматуры. Трехходовой линейный клапан Honeywell V5329A1087 с условным диаметром DN80 и номинальным давлением PN16 представляет собой вершину инженерной мысли, предназначенную для модулирующего управления потоками холодной или горячей воды. Этот компонент незаменим в системах отопления, вентиляции, кондиционирования воздуха (HVAC), а также в контурах централизованного теплоснабжения, где требуется безупречное смешивание или разделение потоков рабочей среды.

Компания "Промэлектроника", являясь официальным дилером Honeywell, рада предложить российским предприятиям и инжиниринговым компаниям доступ к этому высокотехнологичному оборудованию. Мы обеспечиваем не только поставку оригинальной продукции, но и квалифицированную техническую поддержку. Наличие собственных складов в Москве, Санкт-Петербурге и Казани позволяет нам оперативно обрабатывать заказы и сокращать сроки доставки по всей территории России. Для оформления заказа или получения консультации свяжитесь с нами по email: sales@prom-elec.com

Области Применения и Функциональное Назначение

Клапан Honeywell V5329A1087 спроектирован для выполнения критически важных функций в сложных гидравлических системах. Его основное назначение – плавное регулирование подачи рабочей среды, будь то охлажденная вода для систем кондиционирования или горячая вода для контуров отопления и горячего водоснабжения. Такие 3-х ходовые смесительные клапаны используются для плавного управления подачей холодной или горячей воды в системах теплоснабжения, вентиляции и кондиционирования.

Ключевые технические характеристики и конструктивные особенности Honeywell V5329A1087:

  • Тип клапана: 3-ходовой смесительный линейный клапан. При перемещении штока вверх происходит закрывание участка А-АВ.
  • Рабочая среда: Вода. Важно, чтобы качество воды соответствовало требованиям стандарта VDI 2035 для обеспечения долговечности и корректной работы клапана.
  • Номинальное давление (Static pressure): PN16, что соответствует максимальному рабочему давлению 1600 кПа (16 бар) при температурах среды от 2120C. При повышении температуры максимально допустимое давление снижается: до 1440 кПа при 120150C и до 1370 кПа при 150170C.
  • Температурный диапазон среды: от 2C до 170C. Максимальная разность температур при циклической подаче холодной и горячей воды составляет 60K.
  • Материалы исполнения:
    • Корпус клапана: Изготовлен из высокопрочного чугуна (GG25), обеспечивающего стойкость к коррозии и механическим нагрузкам.
    • Шток: Выполнен из нержавеющей стали, гарантирующей плавность хода и сопротивление износу.
    • Тарелка (плунжер): Нержавеющая сталь с направляющей, что способствует точному позиционированию и стабильности расходных характеристик.
    • Седло: Выполнено совместно с корпусом, используется металлическое уплотнение седла, что значительно увеличивает срок службы вентиля.
    • Уплотнение штока: Конусные кольца из PTFE (фторопласта) с поджимной пружиной обеспечивают надежную герметизацию и минимизируют трение. Предусмотрено самоцентрирующееся уплотнение.
  • Ход штока: Стандартный ход составляет 20 мм, что обеспечивает достаточный диапазон регулирования.
  • Присоединение: Фланцевое, в соответствии со стандартом ISO 7005-2, что гарантирует надежное и герметичное соединение с трубопроводом.
  • Условный проход (DN): DN80.
  • Коэффициент пропускной способности (): Для модели V5329A1087 (DN80) значение kvs составляет 100.0 . Этот параметр критичен для корректного подбора клапана под гидравлические характеристики системы.
  • Характеристика расхода: Клапан обладает двойной характеристикой. На участке А-АВ (прямой проход) обеспечивается постоянное значение условного прохода вентиля. На участке В-АВ (байпас/смешение) характеристика линейная. Такое решение позволяет добиться точного и стабильного регулирования в различных режимах работы.
  • Отношение регулирования (Rangeability): Не менее 50:1, что свидетельствует о широком диапазоне точного управления расходом.
  • Герметичность клапана:
    • Для участка А-АВ: от расхода kvs.
    • Для участка В-АВ: от расхода kvs. Высокая герметичность седла минимизирует нежелательные протечки и повышает энергоэффективность системы.

Совместимость с Приводами и Управление

Клапаны серии V5329A, включая модель V5329A1087, разработаны для работы с широким спектром электрических и пневматических приводов Honeywell, что обеспечивает гибкость при проектировании систем автоматизации:

  • Электрические приводы: Совместимы с моделями ML6420/25, ML7420/25, М6421 или М7421. Простой и быстрый монтаж этих приводов является одним из преимуществ клапана.
    • При использовании приводов ML6420A или ML7420A (600Н) с клапаном DN80, максимальный допустимый перепад давления составляет 100 кПа.
    • С приводами M6421A или M7421A (1800Н) для DN80 максимальный перепад давления увеличивается до 400 кПа.
  • Пневматические приводы: Возможно использование пневматических исполнительных устройств типа MP953. Максимальные перепады давления для пневматических приводов варьируются в зависимости от модели привода, размера и конфигурации пружины.

Рекомендации по Монтажу и Эксплуатации

Для обеспечения долговечной и безаварийной работы клапана Honeywell V5329A1087 необходимо соблюдать следующие рекомендации:

  • Качество воды: Вода в системе должна строго соответствовать требованиям стандарта VDI 2035, чтобы предотвратить образование отложений и коррозии.
  • Ориентация при монтаже: Не устанавливайте вентиль штоком вниз (ниже горизонтальной линии). Предпочтительна установка штоком вверх или горизонтально.
  • Направление потока: Движение потока жидкости должно строго соответствовать направлению стрелки, указанной на корпусе клапана.
  • Фильтрация: Настоятельно рекомендуется установка сетчатого фильтра перед клапаном для защиты внутренних компонентов от механических примесей, что значительно продлит срок его службы.
  • Монтаж приводов: Процедура монтажа электрических и пневматических приводов упрощена для удобства пользователя.

Преимущества Использования Honeywell V5329A1087

Выбор клапана Honeywell V5329A1087 для Вашей системы обеспечивает ряд существенных преимуществ:

  • Высокая точность регулирования: Линейная характеристика на участке смешения и высокая степень регулирования (50:1) гарантируют точное поддержание заданных параметров. Это обеспечивает точную установку, соответствующую современному уровню техники в области температурного контроля.
  • Надежность и долговечность: Применение качественных материалов, таких как чугун GG25 для корпуса и нержавеющая сталь для штока и тарелки, а также металлическое уплотнение седла, обеспечивает длительный срок эксплуатации даже в сложных условиях.
  • Отличная герметичность: Высокая герметичность седла минимизирует протечки в закрытом состоянии, что способствует экономии энергии и повышению эффективности системы.
  • Универсальность применения: Широкий диапазон рабочих температур и давлений, а также совместимость с различными типами приводов делают его подходящим для множества задач в HVAC и теплоснабжении.
  • Стабильность расхода: Обеспечивается постоянство расхода во всем интервале хода штока, что важно для предсказуемой работы системы.

Заказ и Поставка

Компания "Промэлектроника" предлагает клапаны Honeywell V5329A1087 DN80 PN16 со склада и под заказ. Как официальный дилер Honeywell, мы гарантируем подлинность продукции, конкурентоспособные цены и полное соответствие заявленным характеристикам. Наши специалисты готовы предоставить исчерпывающую техническую консультацию, помочь с подбором сопутствующего оборудования и приводов.

Не упустите возможность купить надежный и эффективный 3-ходовой регулирующий клапан Honeywell V5329A1087! Обеспечьте прецизионное управление в ваших системах отопления, вентиляции, кондиционирования и теплоснабжения. Для запроса коммерческого предложения, уточнения сроков поставки или получения дополнительной информации, пожалуйста, обращайтесь в отдел продаж компании "Промэлектроника" по электронной почте: sales@prom-elec.com. Мы работаем для Вас и готовы предложить лучшие решения для Ваших инженерных задач, с оперативной доставкой благодаря нашим складам в Москве, Санкт-Петербурге и Казани.
