Honeywell V5013R1032 – это 3-х ходовой резьбовой смесительный клапан DN15 с линейной характеристикой для точного и непрерывного регулирования потоков горячей или охлажденной воды. Изготовлен из латуни, PN16. Идеален для систем ОВК и ГВС.
Все описание
0
В наличии
В корзине
sales@prom-elec.com
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

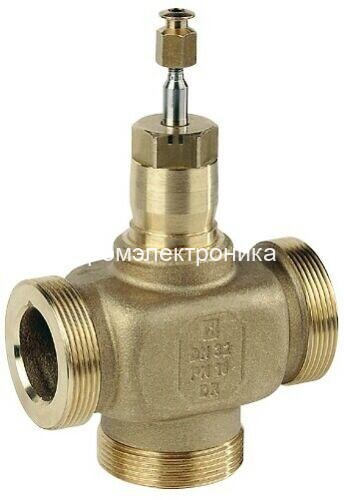

Трехходовой линейный клапан Honeywell V5013R1032

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell, предлагает вашему вниманию трехходовой смесительный линейный клапан V5013R1032. Это высококачественное устройство, разработанное для обеспечения точного и непрерывного регулирования потоков горячей или охлажденной воды в современных инженерных системах. Клапан V5013R1032 является ключевым элементом для построения эффективных и надежных систем отопления, вентиляции, кондиционирования (ОВК) и горячего водоснабжения (ГВС).

Применение и назначение

Клапаны серии V5013R спроектированы для универсального применения, где требуется плавное смешивание или разделение потоков. Основные сферы использования Honeywell V5013R1032 включают:

  • Системы нагрева и охлаждения: Клапан идеально подходит для управления температурой теплоносителя в фанкойлах, калориферах, небольших установках кондиционирования воздуха и системах центрального отопления. Он обеспечивает точное поддержание заданной температуры за счет плавной модуляции потока.
  • Открытые контуры и системы ГВС: Устройство может использоваться в системах подготовки горячей воды, где необходимо поддерживать стабильную температуру на выходе, смешивая горячую воду из бойлера с холодной.
  • Системы централизованного теплоснабжения: Благодаря своей надежности и высоким эксплуатационным характеристикам, клапан может применяться на объектах с централизованным теплоснабжением для регулирования локальных контуров.

Принцип действия клапана заключается в изменении положения штока, который, перемещаясь вверх или вниз, перекрывает или открывает проходы, тем самым изменяя пропорции смешиваемых потоков. При движении штока вверх происходит закрытие прохода А-АВ.

Технические характеристики и конструктивные особенности

Надежность и долговечность — вот ключевые принципы, заложенные в конструкцию клапана V5013R1032.

  • Корпус: Изготовлен из высококачественной латуни, что гарантирует стойкость к коррозии и длительный срок службы. Резьбовые соединения по стандарту ISO 228 обеспечивают простоту монтажа и герметичность соединений.
  • Внутренние компоненты: Шток и тарелка клапана выполнены из нержавеющей стали, что обеспечивает их прочность и устойчивость к воздействию агрессивных сред и высоких температур. Седло для модели DN15 также изготовлено из нержавеющей стали.
  • Номинальное давление: Клапан рассчитан на работу в системах с номинальным давлением PN16 (1600 кПа), что делает его применимым для большинства стандартных инженерных систем.
  • Температурный диапазон: Устройство способно работать со средой в широком диапазоне температур: от 2°C до 120°C при давлении до 1600 кПа, и от 120°C до 170°C при максимальном давлении 1490 кПа. Максимально допустимый температурный перепад при смене горячей и холодной воды составляет 60K.
  • Герметичность: Одной из важнейших характеристик является низкая остаточная утечка, которая составляет всего 0.05% от значения Kvs. Это достигается благодаря точной обработке внутренних поверхностей и качественным уплотнениям.
  • Саморегулирующееся уплотнение: Примененное уплотнение штока является подпружиненным и выполнено из углеродного волокна, усиленного фторопластовыми кольцами. Такая конструкция не требует обслуживания и обеспечивает герметичность на протяжении всего срока эксплуатации.
  • Ход штока: Полный ход штока составляет 20 мм, что в сочетании с линейной характеристикой регулирования на участке B-AB обеспечивает высокую точность управления. Отношение регулирования составляет 50:1.
  • Пропускная способность (): Для модели V5013R1032 значение Kvs равно 2.5.

Совместимость с приводами

Для автоматизации управления клапаном Honeywell V5013R1032 предусмотрена возможность прямого соединения с широким спектром электрических и пневматических приводов Honeywell, что обеспечивает легкий монтаж и надежную работу всей системы.

  • Электрические линейные приводы: Клапан совместим с приводами серий ML6420/ML6425 (с усилием 600Н) и ML7420/ML7425 (600Н), а также с более мощными M6421/M7421 (1800Н). Выбор привода зависит от требуемого усилия закрытия, которое определяется максимальным перепадом давления на клапане.
  • Пневматические приводы: Возможна установка пневматических приводов серии MP953, что позволяет интегрировать клапан в системы управления, использующие сжатый воздух.

Такая гибкость в выборе управляющих устройств позволяет адаптировать клапан под конкретные задачи и условия эксплуатации объекта.

Рекомендации по монтажу

Для обеспечения корректной и долговечной работы клапана V5013R1032 необходимо соблюдать следующие правила монтажа:

  • Направление потока: Установка клапана должна производиться строго в соответствии с направлением стрелок, указанных на его корпусе.
  • Положение в пространстве: Не допускается установка клапана штоком вниз (ниже горизонтальной оси). Это предотвратит скопление грязи и шлама в зоне уплотнения штока.
  • Фильтрация: Настоятельно рекомендуется установка сетчатого фильтра (грязевика) на входе перед клапаном. Это защитит внутренние компоненты от механических примесей, содержащихся в теплоносителе, и значительно продлит срок службы устройства.
  • Качество воды: Вода, используемая в системе, должна соответствовать требованиям стандарта VD12035.

Приобретая Honeywell V5013R1032 в компании "Промэлектроника", вы получаете не только оригинальное и качественное оборудование, но и профессиональную консультацию наших специалистов.
