Высокоточный базовый микропереключатель Honeywell V3-101 (SPDT, 11А, 277VAC) с плунжерным приводом для ответственных применений. Идеален для промышленного оборудования, бытовой техники и систем управления. Покупайте у официального дилера "Промэлектроника" с гарантией
Все описание
0
В наличии
В корзине
sales@prom-elec.com
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

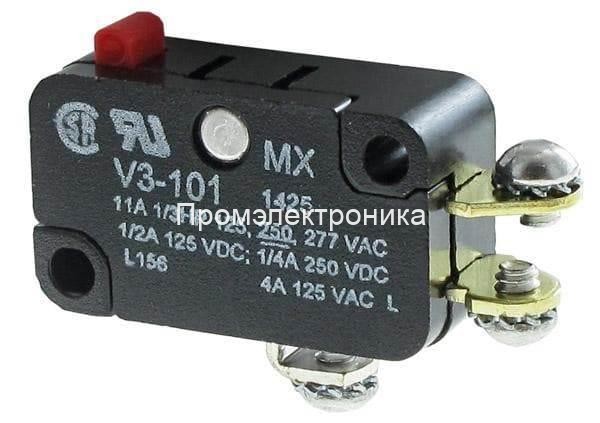

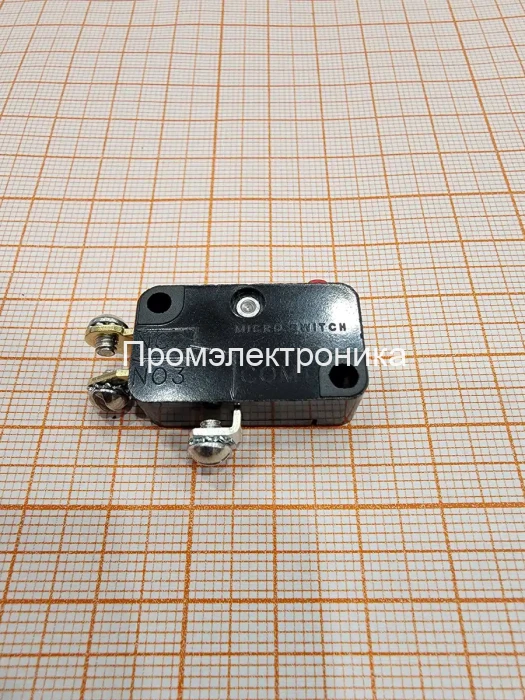

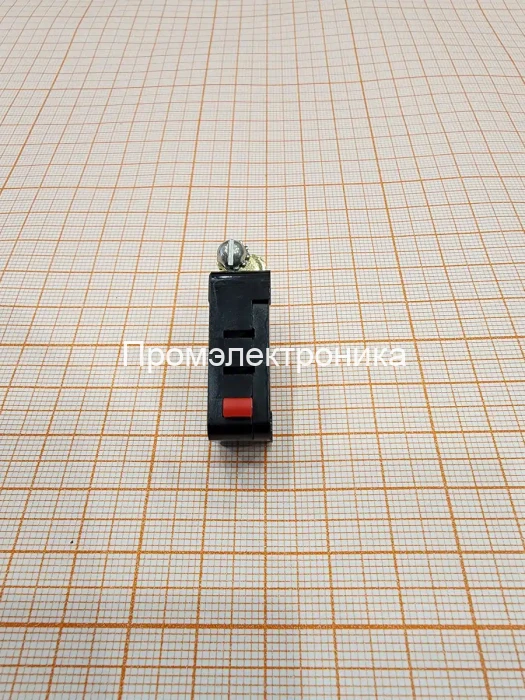

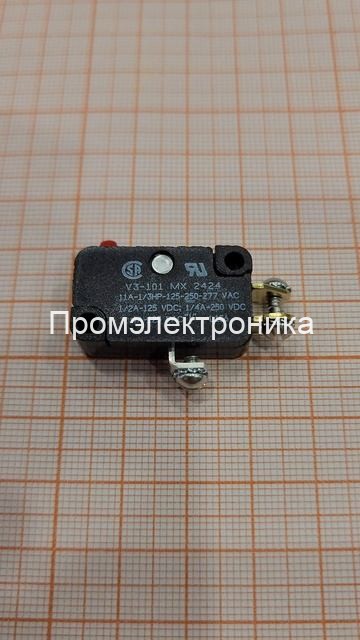

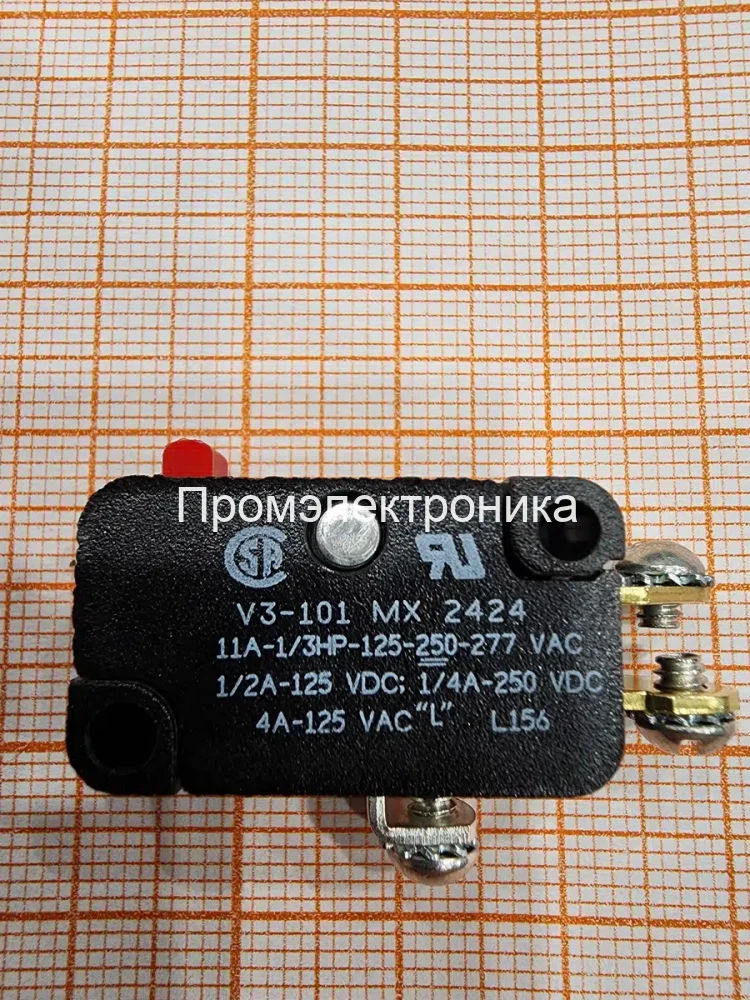

Honeywell V3-101 — это прецизионный базовый микропереключатель мгновенного действия (snap-action switch), являющийся ярким представителем легендарной серии V3 от мирового лидера в области автоматизации и электронных компонентов — компании Honeywell. Данное устройство спроектировано для обеспечения исключительно высокой надежности, долговечности и точности в самых разнообразных приложениях, где требуется четкое и быстрое переключение электрических цепей в ответ на механическое воздействие.

Микропереключатели серии V3 заслужили репутацию промышленного стандарта благодаря своей универсальности, прочной конструкции и стабильным характеристикам на протяжении всего срока службы. Модель V3-101 полностью соответствует этим высоким стандартам, предлагая инженерам и разработчикам проверенное временем решение для систем управления, контроля и безопасности.

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell, гарантирует поставку исключительно оригинальных компонентов, что является залогом стабильной и безопасной работы вашего оборудования.

Принцип действия и конструктивные особенности

В основе работы Honeywell V3-101 лежит механизм мгновенного действия. Его ключевая особенность заключается в том, что скорость движения контактов не зависит от скорости нажатия на привод (плунжер). Внутри корпуса находится специальная пружинная система, которая накапливает механическую энергию до достижения определенной точки — точки срабатывания. При достижении этого порога пружина мгновенно перемещает подвижный контакт из одного положения в другое.

Такой принцип действия обеспечивает несколько критически важных преимуществ:

  • Высокая повторяемость: Точка срабатывания и отпускания практически не изменяется от цикла к циклу, что гарантирует прецизионную работу устройства.
  • Четкое переключение: Мгновенный разрыв и замыкание цепи минимизирует время электрической дуги, что значительно снижает износ контактов и увеличивает срок службы переключателя.
  • Отсутствие "дребезга": Устраняется нестабильное состояние контактов в момент переключения, что критически важно для логических и управляющих схем.

Основные элементы конструкции Honeywell V3-101:

  • Привод (актуатор): В данной модели используется плунжерный привод. Это простой и надежный тип актуатора, представляющий собой подпружиненный штифт, который передает внешнее механическое усилие непосредственно на внутренний механизм переключателя. Плунжер идеально подходит для приложений, где воздействие на переключатель осуществляется перпендикулярно его монтажной плоскости.
  • Контактная группа: Конфигурация контактов — SPDT (Single Pole, Double Throw), что в переводе означает "один полюс, два направления". Это наиболее универсальная конфигурация, включающая три вывода: общий (COM), нормально замкнутый (NC) и нормально разомкнутый (NO). В исходном состоянии (когда на плунжер не оказывается воздействие) общий контакт соединен с нормально замкнутым. При нажатии на плунжер происходит мгновенное переключение, и общий контакт соединяется с нормально разомкнутым.
  • Материал контактов: Контакты изготовлены из серебра (Silver). Этот материал обладает превосходной электропроводностью и устойчивостью к окислению, что обеспечивает стабильную работу при коммутации цепей с токами до 11 ампер и гарантирует низкое переходное сопротивление.
  • Тип выводов: Для подключения используются выводы типа Quick Connect (быстрое соединение), что значительно упрощает и ускоряет монтаж в серийном производстве, позволяя использовать стандартные клеммы.
  • Корпус: Прочный корпус из высококачественного пластика надежно защищает внутренний механизм от пыли, влаги и механических повреждений, обеспечивая стабильную работу в промышленных условиях.

Ключевые технические характеристики

  • Тип переключателя: Базовый, мгновенного действия (Snap Action).
  • Конфигурация контактов: SPDT (1 Form C).
  • Функция переключателя: ON - (OFF), OFF - (ON).
  • Номинальный ток: 11 А.
  • Номинальное напряжение переменного тока: 277 VAC.
  • Номинальное напряжение постоянного тока: 250 VDC.
  • Привод (актуатор): Плунжер.
  • Действующая сила (Operating Force): 8 oz (приблизительно 2.22 Н). Это усилие, которое необходимо приложить к плунжеру для срабатывания переключателя.
  • Тип выводов: Quick Connect (6.35 мм x 0.81 мм).
  • Монтаж: Крепление на шасси с помощью двух винтов.
  • Материал контактов: Серебро (Silver).
  • Серия: V3.
  • Производитель: Honeywell.

Эти характеристики делают V3-101 универсальным решением, способным коммутировать как слаботочные сигнальные цепи, так и силовые цепи управления небольшими двигателями, соленоидами, лампами и другими исполнительными устройствами.

Сферы применения

Универсальность, надежность и выдающиеся электрические характеристики микропереключателя Honeywell V3-101 позволяют использовать его в самых разных отраслях и типах оборудования.

  • Промышленная автоматизация и станкостроение:
    • В качестве концевых выключателей для определения крайних положений движущихся частей станков (суппортов, кареток, заслонок).
    • Как датчики положения объектов на конвейерных линиях.
    • В системах безопасности для контроля закрытия защитных кожухов и дверей оборудования.
    • В панелях управления для кнопок и переключателей режимов.
  • Бытовая техника:
    • В стиральных машинах для контроля закрытия люка.
    • В микроволновых печах в качестве датчиков закрытия дверцы (часто используется несколько переключателей для обеспечения безопасности).
    • В холодильниках для включения света при открытии двери.
    • В посудомоечных машинах для контроля положения дозатора или закрытия двери.
  • Системы отопления, вентиляции и кондиционирования (HVAC):
    • В качестве датчиков потока воздуха или воды.
    • Для контроля положения заслонок в вентиляционных каналах.
    • В термостатах и реле давления.
  • Медицинское оборудование:
    • В анализаторах и диагностических приборах для определения положения образцов, крышек, кассет.
    • В медицинских креслах и кроватях для управления положениями секций.
  • Транспорт и автомобилестроение:
    • В механизмах дверных замков.
    • В качестве датчика положения педали тормоза (сигнал для стоп-сигналов).
    • В различных переключателях на панели приборов.
  • Вендинговые аппараты и игровое оборудование:
    • Для определения наличия товара в ячейке.
    • В механизмах приема монет и купюр.
    • В качестве кнопок и джойстиков в игровых автоматах.

Приобретая Honeywell V3-101 в компании "Промэлектроника", вы получаете не просто компонент, а гарантированную надежность для вашего проекта. Для консультаций и оформления заказа обращайтесь по электронной почте: sales@prom-elec.com
