Введение

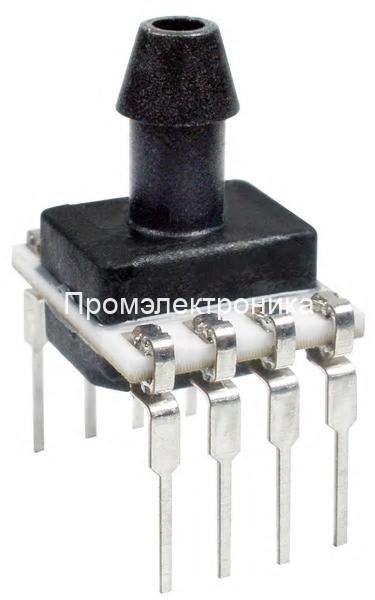

В современной инженерии, от медицинских технологий до промышленной автоматизации, точность и надежность измерений являются краеугольным камнем для создания эффективных и безопасных систем. Датчики давления, как основные элементы сбора данных, играют в этом процессе ключевую роль. Honeywell SSCDANN600MDSA3 из серии TruStability™ SSC представляет собой не просто измерительный компонент, а прецизионный инструмент, разработанный для самых ответственных задач. Этот пьезорезистивный кремниевый датчик, предназначенный для измерения дифференциального давления в диапазоне ±600 мбар, сочетает в себе высокую точность, исключительную долговременную стабильность и удобство цифровой интеграции через интерфейс SPI.

Цель данной статьи — провести глубокий технический анализ практического применения датчика SSCDANN600MDSA3. Мы рассмотрим, как его уникальные характеристики решают конкретные инженерные задачи в таких областях, как медицинская аппаратура, системы климат-контроля (HVAC) и промышленное управление технологическими процессами, и почему выбор компонента с предсказуемой и гарантированной производительностью является ключом к успешной разработке.

Технологическая основа и ключевые преимущества

Прежде чем перейти к конкретным примерам, необходимо понять, какие технологические решения делают SSCDANN600MDSA3 столь эффективным. Его производительность определяется не одним параметром, а совокупностью характеристик, заложенных в платформу TruStability™.

Концепция общей полосы ошибок (Total Error Band, TEB)

Традиционно производители указывают точность датчика при комнатной температуре (25 °C), что мало говорит о его поведении в реальных условиях эксплуатации, где температура может значительно колебаться. Honeywell использует более комплексный и честный подход, специфицируя Total Error Band (TEB). TEB — это максимальное отклонение выходного сигнала от идеальной передаточной функции во всем компенсированном диапазоне давлений и температур (для данной серии от -20 °C до 85 °C). Этот параметр включает в себя все возможные источники погрешностей:

• Смещение нуля (Offset)
• Погрешность полной шкалы (Full Scale Span)
• Нелинейность по давлению
• Гистерезис по давлению
• Неповторяемость
• Температурный дрейф смещения
• Температурный дрейф полной шкалы
• Температурный гистерезис

Для инженера-разработчика это означает, что датчик будет работать в пределах заявленной погрешности ±2% FSS без необходимости сложной внешней компенсации, что значительно сокращает время разработки и повышает надежность конечного устройства.

Калиброванный цифровой выход SPI

Модель SSCDANN600MDSA3 оснащена цифровым интерфейсом SPI. Это дает фундаментальные преимущества по сравнению с аналоговыми датчиками:

1. Завершенное решение: Датчик уже содержит на борту АЦП и специализированную интегральную схему (ASIC) для калибровки и компенсации. Выходной сигнал — это уже готовые, обработанные данные о давлении. Это устраняет необходимость в проектировании сложных аналоговых схем усиления, фильтрации и аналого-цифрового преобразования.
2. Помехоустойчивость: Цифровая передача данных по протоколу SPI значительно менее восприимчива к электромагнитным наводкам и шумам, чем передача аналогового сигнала напряжения, что особенно важно в промышленных условиях.
3. Прямая интеграция: Легко подключается к цифровым входам любого современного микроконтроллера или ПЛК, упрощая как аппаратную, так и программную часть проекта.

Энергоэффективность и стабильность

С типичным потреблением тока около 3.1 мА при напряжении 3.3 В, датчик потребляет менее 10 мВт, что делает его идеальным кандидатом для портативных медицинских приборов и беспроводных промышленных сенсоров с батарейным питанием. В сочетании с выдающейся долговременной стабильностью (типичное отклонение ±0.25% FSS за 1000 часов) это гарантирует годы надежной работы без обслуживания.

Применение в медицинском оборудовании

В медицинской технике, где от точности измерений напрямую зависит жизнь и здоровье пациента, требования к компонентам максимальны.

Аппараты искусственной вентиляции легких (ИВЛ)

SSCDANN600MDSA3 является ключевым элементом в современных аппаратах ИВЛ, выполняя сразу несколько критически важных функций.

• Измерение потока и дыхательного объема: Наиболее распространенный метод измерения потока в контуре пациента — это создание небольшого перепада давления на элементе с известным сопротивлением (например, сетке Флейша или диафрагме). Датчик SSCDANN600MDSA3 измеряет этот перепад (ΔP). Согласно законам гидродинамики, объемный расход газа (Q) связан с перепадом давления. Микропроцессор аппарата ИВЛ, получая точные данные о ΔP от датчика, вычисляет мгновенный поток. Далее, путем интегрирования значения потока по времени вдоха, вычисляется дыхательный объем (Tidal Volume, VT) — ключевой параметр, определяющий объем смеси, доставленной в легкие пациента. Высокая точность (TEB ±2%) и низкий дрейф сенсора гарантируют, что пациент получит ровно тот объем, который предписан врачом, предотвращая баротравму или гиповентиляцию.
• Мониторинг давления в дыхательных путях: Датчик также используется для прямого мониторинга давления в контуре пациента для контроля таких параметров, как пиковое давление на вдохе (PIP) и положительное давление в конце выдоха (PEEP). Стабильность и быстрый отклик сенсора (типично 0.46 мс) позволяют системе мгновенно реагировать на изменения, например, при кашле пациента или перегибе трубки, и активировать тревожную сигнализацию.

Терапия апноэ сна (аппараты CPAP/BiPAP)

В аппаратах CPAP (Constant Positive Airway Pressure) датчик давления обеспечивает обратную связь для компрессора, поддерживая заданное терапевтическое давление с высокой точностью. В более сложных аппаратах BiPAP, где давление на вдохе и выдохе разное, быстрый отклик датчика позволяет системе синхронизироваться с дыханием пациента, обеспечивая комфорт и эффективность лечения.

Применение в системах отопления, вентиляции и кондиционирования (HVAC)

Энергоэффективность и качество воздуха в современных зданиях напрямую зависят от точности управления системами HVAC.

Системы с переменным расходом воздуха (VAV)

В VAV-системах подача кондиционированного воздуха в отдельные зоны регулируется для поддержания комфортной температуры при минимальном энергопотреблении. В каждом VAV-терминале (коробке) устанавливается дифференциальный датчик давления, такой как SSCDANN600MDSA3. Он измеряет динамическое давление (скоростной напор), создаваемое потоком воздуха, как правило, через специальные крестообразные трубки. Это измерение позволяет контроллеру вычислить текущий объемный расход воздуха (CFM или м³/ч) и отрегулировать положение моторизованной заслонки для достижения заданного значения. Точность датчика при малых перепадах давления напрямую влияет на способность системы поддерживать комфортные условия и экономить энергию, особенно в режимах низкой нагрузки.

Контроль состояния фильтров и давления в помещениях

• Мониторинг засоренности фильтров: Датчик устанавливается для измерения перепада давления "до" и "после" воздушного фильтра. По мере его загрязнения гидравлическое сопротивление растет, и перепад давления увеличивается. Когда значение достигает порогового, система управления зданием (BMS) генерирует сигнал о необходимости обслуживания. Это позволяет проводить замену фильтров по их фактическому состоянию, а не по расписанию, оптимизируя затраты и гарантируя качество воздуха.
• Управление давлением в "чистых комнатах": В фармацевтике, микроэлектронике и лабораториях необходимо поддерживать небольшой избыточный (или недостаточный) перепад давления относительно смежных помещений для предотвращения попадания загрязняющих частиц. SSCDANN600MDSA3 обеспечивает стабильное и точное измерение этого малого перепада, позволяя системе вентиляции поддерживать требуемый каскад давлений.

Применение в промышленном контроле и автоматизации

Пневматические системы и робототехника

В автоматизированных сборочных линиях датчики давления контролируют работу пневматических систем. SSCDANN600MDSA3 может использоваться для:

• Подтверждения захвата объекта: В вакуумных захватах роботов-манипуляторов датчик измеряет разрежение в присоске. Резкое падение давления (рост разрежения) служит для ПЛК надежным сигналом, что деталь успешно захвачена, и можно переходить к следующему шагу операции.
• Контроля усилия: В пневматических прессах или зажимах давление в цилиндре напрямую связано с развиваемым усилием. Точный контроль давления позволяет обеспечить повторяемость технологических операций.

Аналитическое оборудование и обнаружение утечек

• Газовая хроматография: Для точного разделения и анализа химических смесей требуется чрезвычайно стабильный поток газа-носителя через колонку. Датчик SSCDANN600MDSA3 может быть частью контура обратной связи системы управления массовым расходом (MFC), обеспечивая необходимую стабильность потока.
• Тестирование герметичности (Pressure Decay Leak Testing): Это распространенный метод контроля качества. Тестируемое изделие (например, топливный бак, медицинский катетер) герметизируется и накачивается воздухом до заданного давления. Затем подача воздуха перекрывается, и SSCDANN600MDSA3 с высоким разрешением отслеживает изменение давления во времени. Любое, даже самое незначительное, падение давления свидетельствует о наличии утечки.

Заключение

Honeywell SSCDANN600MDSA3 является ярким примером того, как передовые сенсорные технологии трансформируют современные инженерные системы. Его архитектура, основанная на полной бортовой компенсации, всеобъемлющей метрике Total Error Band и удобном цифровом интерфейсе, снимает с разработчиков множество сложных задач по обработке аналоговых сигналов и температурной компенсации. Это позволяет инженерам сосредоточиться на логике работы конечного устройства, будь то жизнеобеспечивающий аппарат ИВЛ, энергоэффективная система VAV или высокоточный промышленный автомат. Выбор такого компонента — это не просто выбор датчика, а стратегическое решение в пользу предсказуемости, надежности и ускорения вывода продукта на рынок.
