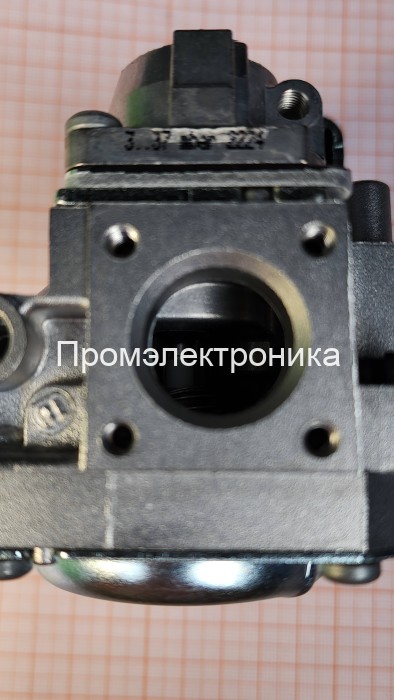

Honeywell (Resideo) VK4125C1007

Газовый клапан Honeywell (Resideo) VK4125C1007: детальное описание, особенности и советы по обслуживанию

Добро пожаловать в расширенное описание газового клапана Honeywell (Resideo) VK4125C1007. Здесь вы найдёте все технические характеристики, рекомендации по установке, настройке и обслуживанию, а также узнаете, почему покупка именно у Промэлектроника – лучшее решение. Наша компания является официальным дилером Honeywell (Resideo), что гарантирует оригинальность продукции, профессиональные консультации и полное соответствие товара всем международным и российским стандартам.

1. Назначение и сфера применения газового клапана Honeywell (Resideo) VK4125C1007

Газовый электромагнитный клапан Honeywell (Resideo) VK4125C1007 – это устройство, обеспечивающее надёжную и безопасную работу газовых установок в системах отопления, горячего водоснабжения и других областях, где используются котлы, горелки и водонагреватели. Применяется в составе следующих видов оборудования:

• Отопительные котлы различных брендов (Baxi, Riello, Bosh, Viessmann, Danfoss, Ariston, Buderus и др.);
• Промышленные и бытовые горелки;
• Водонагреватели с газовым типом питания.

Основная функция клапана – запирание потока газа при отсутствии управляющего сигнала и мгновенная подача газа при подаче напряжения (при совместной работе с блоком розжига). Благодаря электромагнитной катушке устройство способно автоматически закрывать подачу газа в случае потери напряжения, что гарантирует дополнительную безопасность эксплуатации.

2. Ключевые особенности модели VK4125C1007

1. Электромагнитные клапаны B + B
   Модель VK4125C1007 сконструирована на базе двух электромагнитных клапанов класса B, обеспечивающих надёжное запирание и контроль потока газа. Соответствует нормативам EN161 и EN88.
2. Медленное открытие и регулятор давления
   Клапан оснащён специальной конструкцией (плавный розжиг), обеспечивающей постепенный набор давления при запуске. Это снижает риск погасания пламени и упрощает розжиг. Встроенный серворегулятор поддерживает стабильный уровень выходного давления вне зависимости от перепадов давления на входе.
3. Отсутствие вывода на пилотную горелку (розжиг DBI)
   Предусматривается так называемый прямой розжиг (DBI – Direct Burner Ignition). Это значит, что клапан рассчитан на прямое воспламенение основной горелки без отдельного пилотного контура, что упрощает конструкцию котла или горелки.
4. Параметры подключения
   • Нарезные соединения Rp ½" на вход и выход;
   • Рабочее давление газа до 60 мбар;
   • Рабочая температура окружающей среды от -15 до +60 °C;
   • Степень защиты IP40 (от пыли и влаги).
5. Универсальность
   Газовый клапан Honeywell (Resideo) VK4125C1007 подходит для трёх типов газа:
   • Природного;
   • Сжиженного (LP);
   • Отопительного. Такое решение делает устройство максимально гибким в применении как в бытовой, так и в промышленной среде.
6. Питание от сети 220 В
   Предусмотрена работа от стандартной бытовой сети напряжения 220 В, что упрощает монтаж и эксплуатацию. При возникновении сбоя в электропитании клапан закрывается автоматически.
7. Дополнительная фильтрация
   На входном и выходном каналах расположены несъёмные фильтры мелкой очистки, которые препятствуют попаданию грязи в последующие узлы и снижают износ клапана. Это продлевает срок службы оборудования и повышает надёжность газовой системы.
8. Возможность расширения функционала
   Благодаря продуманной конструкции клапана, к нему можно подключать различные дополнительные модули и устройства:
   • Вставной выпрямительный блок;
   • Внешний регулятор розжига S4565/S4575/S4585;
   • Электрические модули контроля пламени. Это открывает широкие возможности для настройки оборудования под конкретные требования и задачи.

3. Конструкция и исполнение

Алюминиевый корпус газового клапана Honeywell (Resideo) VK4125C1007 отличается малым весом (около 0.7 кг) и высокой коррозионной стойкостью, что повышает общую надёжность системы. Верхняя крышка обеспечивает удобный доступ к настройкам регулятора давления.

В корпусе предусмотрены специальные отверстия и посадочные места для монтажа:

• Точки для измерения давления – позволяют быстро и без демонтажа контролировать уровни давления на входе и выходе, что упрощает обслуживание;
• Отверстия для крепления – снизу расположены монтажные отверстия для надёжной фиксации клапана на котле или горелочном блоке;
• Возможность подключения блока розжига – специальный разъём упрощает установку систем автоматического розжига S4565/S4575/S4585 или других модулей (по совместимости).

4. Принцип работы и взаимодействие с системами автоматики

В стандартном варианте клапан используется в комплектации с регулятором розжига S4565/S4575/S4585, который управляет процессами зажигания горелки и подачей газа. Алгоритм выглядит следующим образом:

1. Подача напряжения
   При подаче питания на электромагнитную катушку клапан разблокируется и может открыть доступ к газу. Однако газ поступает лишь после полного сигнала от системы розжига, убеждающейся в наличии искры и условий для безопасного включения.
2. Медленное открытие
   Благодаря встроенному механизму плавного розжига (Slow Opening), клапан поэтапно поднимает давление в горелочном тракте до нужного уровня. Это снижает вероятность “свертывания” пламени и исключает резкий бросок давления.
3. Стабилизация давления
   Серворегулятор в клапане поддерживает заданное выходное давление, корректируя степень открытия основного клапана в зависимости от колебаний входного давления или изменяющегося расхода газа.
4. Отключение
   При отключении электрического тока либо при получении соответствующего сигнала от автоматики розжига (например, при потере пламени или достижении нужной температуры) клапан автоматически закрывается, перекрывая подачу газа.

5. Рекомендации по обслуживанию и настройке

Чтобы продлить срок эксплуатации газового клапана Honeywell (Resideo) VK4125C1007 и обеспечить бесперебойную работу котла или горелки, рекомендуем соблюдать следующие правила:

1. Регулярная проверка фильтров
   Встроенные фильтры на входе и выходе защищают клапан и систему от загрязнений. Однако при значительном загрязнении газа возможны засоры. Рекомендуется проводить профилактические осмотры минимум раз в год, а при необходимости обращаться к сервисному инженеру.
2. Контроль и калибровка давления
   Если ваш котёл или горелка требуют точного поддержания заданного давления, воспользуйтесь точками для измерения давления, расположенными на клапане. При помощи сервисного манометра и регулировочных винтов вы можете настроить рабочее давление в соответствии с техническими требованиями.
3. Визуальный осмотр мембран
   Серво-механизмы с мембранами – часть системы плавного розжига и регуляции давления. При эксплуатации в сложных условиях (промышленная пыль, повышенная влажность) рекомендуется периодический визуальный осмотр на предмет повреждений. Диагностику лучше поручать специалисту.
4. Проверка электропроводки
   Клапан работает от сети 220 В, поэтому важно следить за состоянием проводов и клемм: отсутствие ослабленных или окисленных соединений, повреждённой изоляции. Любые неполадки в электропитании должны устраняться специалистом.
5. Чистота монтажной зоны
   При установке или переустановке клапана убедитесь, что внутрь не попадут твёрдые частицы, пыль, смазочные материалы. Даже небольшое количество крупного мусора способно нарушить корректную работу серворегулятора.
6. Только профессиональный монтаж
   Установка и сервис клапана VK4125C1007 должны выполняться квалифицированным персоналом. Неправильный монтаж или несоблюдение инструкций производителя могут привести к опасным ситуациям.

6. Установка и особенности монтажа

1. Подготовка
   • Перед монтажом перекройте подачу газа и обесточьте оборудование;
   • Убедитесь, что диаметр трубопровода соответствует Rp ½" и нет механических повреждений;
   • Проверьте чистоту резьбовых соединений.
2. Монтажное положение
   Газовый клапан может устанавливаться под любым углом от 0 до 90° относительно вертикальной оси (т.е. относительно положения, когда электромагнитные катушки находятся сверху). Важно следить, чтобы доступ к точкам измерения давления и регулировочному винту оставался удобным.
3. Использование уплотнительных материалов
   Для герметизации резьб следует применять ленту из фторопласта (PTFE) или качественный герметик, оставляя свободными последние витки резьбы. Не перетягивайте фитинги слишком сильно, чтобы не повредить корпус клапана.
4. Электроподключение
   • Используйте кабели, рассчитанные на рабочую температуру не менее 105 °C;
   • Учитывайте класс защиты IP40, избегайте прямого воздействия влаги на место подключения;
   • Соблюдайте полярность и требования к заземлению.
5. Проверка на утечки
   После завершения монтажа подайте газ под рабочим давлением и проверьте систему на утечки. Используйте мыльный раствор или другие безопасные методы. Открытый огонь применять нельзя.

7. Варианты использования и совместимость

В стандартной конфигурации газовый клапан Honeywell (Resideo) VK4125C1007 рассчитан на работу со штатными блоками розжига S4565/S4575/S4585, которые подключаются к клапану сверху с помощью специального разъёма. Однако при необходимости можно использовать выпрямительный модуль (IP44), который обеспечивает прямую совместимость с системами розжига, не входящими в серию S4565/S4585.

• Отопительные системы: котлы бытового и промышленного типа, работающие на природном или сжиженном газе;
• Горелки: модули с автоматикой любого бренда, совместимые по давлению и диаметрам;
• Водонагреватели: проточные и накопительные, где требуется электромагнитный клапан для безопасного управления подачей газа.

8. Преимущества покупки у Промэлектроника – официального дилера Honeywell (Resideo)

Наша компания Промэлектроника гордится статусом официального дилера Honeywell (Resideo), что даёт вам ряд несомненных преимуществ:

1. Гарантия подлинности
   Приобретая клапан VK4125C1007 у нас, вы можете быть уверены в его оригинальном происхождении и соответствии заводским требованиям. Подделки или “серые” поставки исключены.
2. Широкий ассортимент
   Помимо данной модели, мы предлагаем полный спектр газовых клапанов, автоматики и комплектующих Honeywell (Resideo), что позволяет подобрать оптимальное решение под любые задачи.
3. Специализированная консультация
   Наши инженеры регулярно проходят обучение на заводе-изготовителе, поэтому смогут профессионально проконсультировать вас по вопросам монтажа, настройки или решения технических проблем.
4. Сертифицированный сервис
   В случае необходимости сервисного обслуживания или ремонта вы можете рассчитывать на поддержку специалистов, использующих оригинальные запчасти и следующих рекомендациям производителя.
5. Гибкие условия доставки и оплаты
   Мы осуществляем поставки по всей территории России и предлагаем удобные способы оплаты (наличный и безналичный расчёт). Для уточнения условий свяжитесь с нами по email: sales@prom-elec.com

9. Подробные технические характеристики (список вместо таблицы)

Чтобы вам было удобнее ориентироваться в параметрах, приводим основные характеристики газового клапана Honeywell (Resideo) VK4125C1007 в виде списка:

1. Предназначение: отопительные котлы, газовые горелки, водонагреватели.
2. Максимальное избыточное давление газа: до 60 мбар.
3. Соединение на входе / выходе: Rp ½" (резьбовые).
4. Электропитание: 220 В.
5. Рабочая температура окружающей среды: от -15 до +60 °C.
6. Мощность: 84.5 Вт.
7. Электромагнитные клапаны (V1 и V2): класс B (соответствие EN161).
8. Степень защиты: IP40.
9. Масса: около 0.7 кг.
10. Тип управления горением: DBI (Direct Burner Ignition).
11. Регулятор давления: класс B (соответствие EN88).
12. Положение при монтаже: от 0° до 90° по отношению к вертикали.
13. Поддерживаемые типы газа: отопительный, природный, сжиженный (LP).
14. Рабочая влажность: до 95 % при +40 °C.
15. Температура хранения: от -30 до +70 °C.
16. Устойчивость к высокому давлению: клапан выдерживает до 3 бар (при закрытом положении).
17. Максимально допустимая утечка (внешняя стенка): 50 см³/час при 150 мбар.
18. Максимально допустимая утечка (предохранительный клапан): 40 см³/час при 6 и 150 мбар.
19. Максимально допустимая утечка (основной клапан): 40 см³/час при 6 и 150 мбар.

10. Дополнительные функциональные возможности газового клапана

Современные газовые регуляторы Honeywell (Resideo) (серий V4100, V8100 и др.) обладают широким набором функций, многие из которых могут быть добавлены на заводе под заказ или адаптированы с помощью внешних блоков:

• Серво регулятор давления: поддерживает стабильное выходное давление при колебаниях входного давления;
• Регулятор дроссельного клапана: контролирует расход газа;
• Плавный розжиг: обеспечивает безопасное воспламенение при прямом розжиге горелки;
• Регулятор состава газо-воздушной смеси: для точной настройки соотношения газ/воздух;
• Электрическая модуляция или управление High–Low: позволяет гибко адаптировать режим горения к нагрузке.

Всё это упрощает интеграцию клапана в сложные системы автоматики и повышает эффективность работы котлов и горелок.

11. Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать клапан VK4125C1007 на улице при низкой температуре?
Ответ: Допустимый диапазон температур окружающей среды – от -15 до +60 °C. Если температурные условия выходят за указанные границы, требуются специальные решения (например, дополнительная теплоизоляция).

Вопрос: Как часто следует проводить профилактику клапана?
Ответ: Рекомендуется проводить осмотр и обслуживание не реже 1 раза в год (или в соответствии с регламентом производителя вашего котла/горелки). В условиях повышенной загрязнённости газа может потребоваться более частая чистка фильтров.

Вопрос: Что делать, если клапан не открывается при подаче напряжения?
Ответ: Проверьте электропитание и проводку, наличие достаточного давления газа, работоспособность блока розжига. Если проблема сохраняется – обратитесь к сертифицированному сервисному центру.

Вопрос: Подойдёт ли VK4125C1007 для замены старых моделей Honeywell?
Ответ: Клапан совместим со многими моделями прошлого поколения, но конечное решение о замене должно приниматься на основании консультации со специалистами и/или документированного подтверждения совместимости.

12. Почему стоит купить газовый клапан Honeywell (Resideo) VK4125C1007 именно сейчас?

• Безопасность: встроенный механизм запирания при потере напряжения и качественные комплектующие сводят к минимуму риск аварийных ситуаций.
• Экономичность: правильная модуляция и стабильное давление помогают снизить расход газа.
• Универсальность: один клапан подходит сразу для нескольких типов топлива (природный, сжиженный, отопительный газ), упрощая процесс выбора и обслуживания.
• Надёжность: бренд Honeywell (Resideo) заслужил доверие профессионалов по всему миру благодаря качеству сборки и продуманным техническим решениям.
• Поддержка официального дилера: компания Промэлектроника всегда готова помочь с подбором, установкой и сервисным обслуживанием клапана VK4125C1007. Напишите нам на sales@prom-elec.com, и мы ответим на все ваши вопросы.

13. Пошаговое руководство по настройке выходного давления

Ниже описана обобщённая последовательность настройки давления, которая может варьироваться в зависимости от конкретной системы (котла, горелки). Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации вашего оборудования.

1. Подготовка
   • Остановите котёл или горелку и убедитесь в отсутствии горения.
   • Снимите верхнюю крышку клапана (если требуется) для доступа к регулировочным винтам.
2. Подключите манометр
   • Манометр следует подключать к точке контроля давления на выходе клапана (обычно обозначается OUT или “burner”).
   • Убедитесь, что соединение герметичное, чтобы избежать ложных показаний.
3. Установите начальное давление
   • Включите систему на минимальной мощности (при наличии модуляции), проверьте показания манометра.
   • Поверните винт «минимального давления» (если таковой предусмотрен конструкцией) для корректировки показаний.
4. Проверка и установка максимального давления
   • Переведите систему в режим максимальной мощности.
   • Подстройте винт «максимального давления» (главный регулировочный винт) до требуемого значения.
5. Проверка плавного розжига
   • Отключите и снова включите горелку, следя за тем, насколько быстро растёт давление на манометре. При необходимости корректируйте мембрану плавного открытия (согласно инструкциям).
6. Завершение
   • Убедитесь, что при переходе с малого на большой расход давление остаётся в заданном диапазоне.
   • Установите крышку клапана обратно, проверьте герметичность всех соединений.

14. Итоги и рекомендации

Газовый клапан Honeywell (Resideo) VK4125C1007 – это современное высокотехнологичное решение для управления подачей газа в котлах, горелках и водонагревателях. Его отличает:

• Надёжная система двойных электромагнитных клапанов класса B;
• Плавный розжиг и серворегулятор давления;
• Универсальность по типам газа;
• Прочный алюминиевый корпус с защитой IP40;
• Возможность модульного расширения функциональности.

Данную модель рекомендуют производители отопительного оборудования и сервисные инженеры за счёт высокой надёжности, стабильной работы и удобства монтажа. Если вы ищете безопасное и эффективное решение для вашей газовой системы, клапан Honeywell (Resideo) VK4125C1007 – оптимальный выбор.
