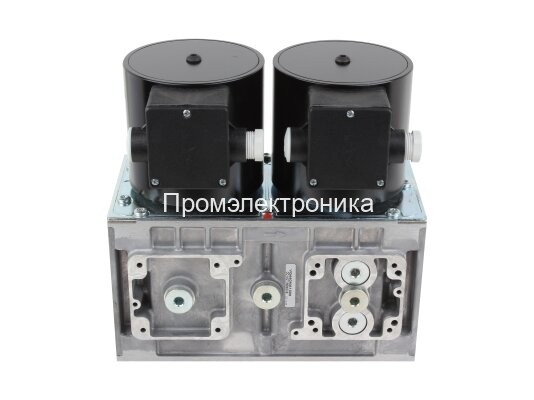

Honeywell VQ440

Honeywell VQ440 — комбинированный газовый клапан серии VQ400M для безопасного управления подачей природного газа, пропана или бутана в промышленном и коммерческом теплотехническом оборудовании. Модель относится к клапанам класса A и применяется там, где важны быстрое отсечение газа, стабильная работа горелки и возможность собрать газовую рампу под конкретную схему автоматики.

Конструкция VQ440 включает два последовательно установленных запорных клапана V1 и V2. Первый клапан V1 всегда быстро открывается и закрывается, выполняя функцию предохранительного отсекателя. Второй клапан V2 подбирается по исполнению: быстрооткрывающийся, быстрооткрывающийся с регулировкой расхода или медленнооткрывающийся с настройкой расхода, скорости и ступени открытия. Такое исполнение удобно для плавного пуска горелки и точной настройки тепловой мощности.

Клапан VQ440 рассчитан на фланцевое подключение DN40 / 1 1/2", а при подборе соответствующего фланцевого комплекта может применяться в газовых линиях с присоединением 1 1/4". В зависимости от модификации доступны версии на 200 или 360 мбар, с питанием 230 В или 110 В, с исполнением IP54/IP65, DIN-разъемом или кабельным вводом PG11. Модульная база позволяет устанавливать байпасный клапан для режима «большое/малое пламя», пилотный клапан, вентиляционный клапан, реле минимального/максимального давления и систему контроля герметичности VPS.

Honeywell VQ440 используют в дутьевых газовых горелках котельных, атмосферных газовых котлах, плавильных и термических печах, сушильных установках, инсинераторах и технологических линиях, где требуется надежный отсечной узел с возможностью адаптации под автоматику горения. Это удачный выбор для ремонта существующих газовых рамп Honeywell/Resideo, замены изношенного клапана VQ440 и комплектации новых горелочных систем, где важны безопасность, сервисопригодность и предсказуемая настройка расхода газа.

Примеры использования

• Газовые дутьевые горелки котельных — отсечение и регулирование подачи газа перед горелкой.
• Атмосферные газовые котлы — безопасное управление подачей топлива в теплогенераторах.
• Плавильные и термические печи — работа в составе газовой рампы с контролем давления и герметичности.
• Инсинераторы, сушильные камеры, технологические линии — комплектация газоиспользующего оборудования, где требуется двойной запорный узел.

Расшифровка основных исполнений VQ440

По сертификационному списку для VQ440 встречаются исполнения MA / MB / MC: MA — быстрое открытие без дросселирования, MB — быстрое открытие с регулировкой/дросселированием, MC — медленное открытие.

• VQ440MA — быстрооткрывающийся вариант.
• VQ440MB — быстрооткрывающийся вариант с регулировкой расхода.
• VQ440MC — медленнооткрывающийся вариант, обычно используется там, где нужен более мягкий пуск горелки.

Возможные модификации Honeywell VQ440

• VQ440AA1001-0000A
• VQ440AA1001-1800A
• VQ440AA1027-0000A
• VQ440AA1043-8120A
• VQ440AA1050-8120A
• VQ440AA1068-0000
• VQ440AA1068-0000BX
• VQ440AA1076-0000
• VQ440AA1084-0000
• VQ440AB1000-0000A
• VQ440AB1000-1000A
• VQ440BB1008-0003A
• VQ440BD1006-0300A
• VQ440EA1010-1400
• VQ440EB1027-2410A
• VQ440EB1027-8420A
• VQ440MA1006
• VQ440MA1014
• VQ440MA1022
• VQ440MA1030
• VQ440MA1048
• VQ440MA1048-X
• VQ440MA1055
• VQ440MB1005
• VQ440MB1013
• VQ440MC1004
• VQ440MC1012
