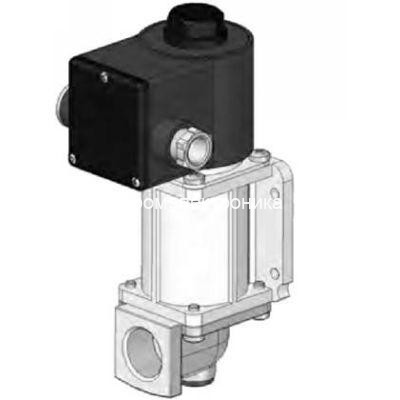

Honeywell VV420A

Honeywell VV420A — вентиляционный газовый клапан серии VV420, предназначенный для установки на комбинированные клапаны Honeywell VQ400M. Узел применяется как дополнительный элемент безопасности в газовых рампах горелок, котлов и технологических теплогенераторов, где требуется организовать контролируемую вентиляцию участка газовой линии. Согласно документации Honeywell, клапаны серии VV являются клапанами класса A и поставляются комплектом для монтажа непосредственно на корпус VQ400M.

VV420A относится к исполнению DN20 и используется совместно с клапанами VQ420M, VQ425M, VQ440M и VQ450M. Для монтажа клапан фиксируется на корпусе основного газового клапана через прокладку и винты; в инструкции отдельно указывается необходимость проверки герметичности после установки. Рабочее давление для серии указано до 360 мбар, диапазон температуры окружающей среды — от −15 до +60 °C. Электрическое подключение выполняется через PG11 или 3-контактный разъём DIN EN 175301-803 / ISO 4400. Возможные напряжения питания для VV/VB/VP — 230 В, 115 В или 120 В, 50/60 Гц; допустимый рабочий диапазон — 85–110% от номинального напряжения.

По принципу работы VV420A является fail safe vent valve: клапан закрывается при подаче питания на электромагнитный привод. В конструкции применяются катушка, узел гильзы, подвижный плунжер, пружины из стали AISI 302, уплотнения из стойких к углеводородам материалов NBR/Cork-Nitrile/Viton. Для VV420 в документации указана возможность постоянного включения, ресурс до 500 000 циклов, степень защиты IP54 с PG11 и IP65 с DIN-разъёмом.

Примеры применения Honeywell VV420A:

1. Газовая горелка промышленного водогрейного котла с клапаном VQ420M, где требуется вентиляция межклапанного пространства.
2. Котельная установка с комбинированным газовым клапаном VQ425M и системой контроля герметичности.
3. Газовая рампа технологической печи или сушильной камеры, где VV420A используется как дополнительный вентиляционный клапан безопасности.
4. Замена штатного вентиляционного узла на горелке после выхода из строя катушки, плунжера или нарушения герметичности старого клапана.

Honeywell VV420A выбирают для объектов, где важно сохранить совместимость с модульной газовой арматурой VQ400M и не переделывать газовую рампу. При подборе нужно учитывать сторону установки, напряжение катушки, тип разъёма и конкретную модель основного клапана. Монтаж и проверку герметичности должен выполнять квалифицированный специалист, так как клапан является частью системы газовой безопасности.

Доступные для заказа модификации:
